Revit MEP 2009实战教程20

1、卫浴系统： 在卫浴装置放置完毕时，点击任意装置创建水系统管网。

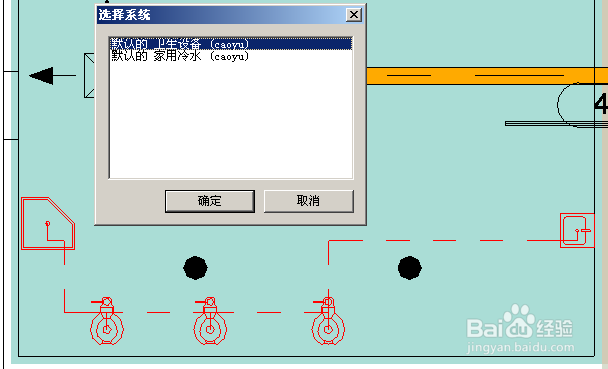

2、点击“选项栏”“布局路径”按钮，打开“选择系统”对话框。

3、选择需要布置的系统，螽啸镥释相关设备将会自动用红色虚线连接进行示意，点击“确定”进入布局解决方案界面，各种设置可参照风系统的操作方法。

4、管网绘制完毕以后可将鼠标放置在管道上连续按“Tab”键检查连接状态，也可使用菜单栏“工具--检查水管系统”进行管网连接检查。

5、任意选择一个装置，在“选项栏”中的中选择所要创建的创建的系统，如点击选择“创建卫生系统”，点击按钮进入编辑布局系统界诹鬃蛭镲面，点击“添加到系统”等按钮，鼠标左键点击所需加入装置，其它设置可参照风系统布局编辑方法进行操作。

6、点击“完成布局”即完成卫生系统的编辑。在选中系统中任一装置，点击按钮，在“选择系统”对话框中将会出现新建的卫生系统，而系统中自动连接的装置为自定义创建的系统，并将不需要的装置从系统中删除。
