Revit MEP 2009实战教程19

1、空调系统：将空调末端设备（如风机盘管等）载入系统后，点击设备可创建各种水系统管网。

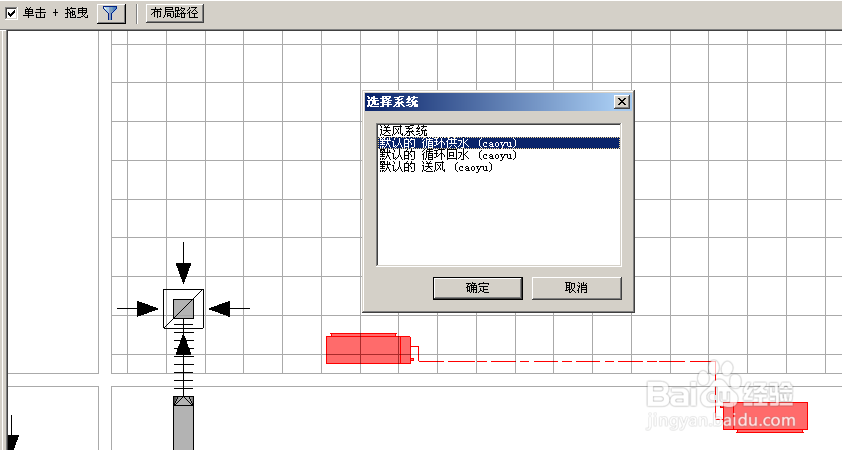

2、点击“布局路径”按钮，在“选择系统”对话框中，可选择默认的所需水系统，在该系统中的所有设备将显示为红色，并自动给出管道布局路径，点击“确定”进入布局路径及设置界面。

3、在布局系统界面对管道布局及设置进行必要的修改。（设置时需注意调整管道高度设置）。

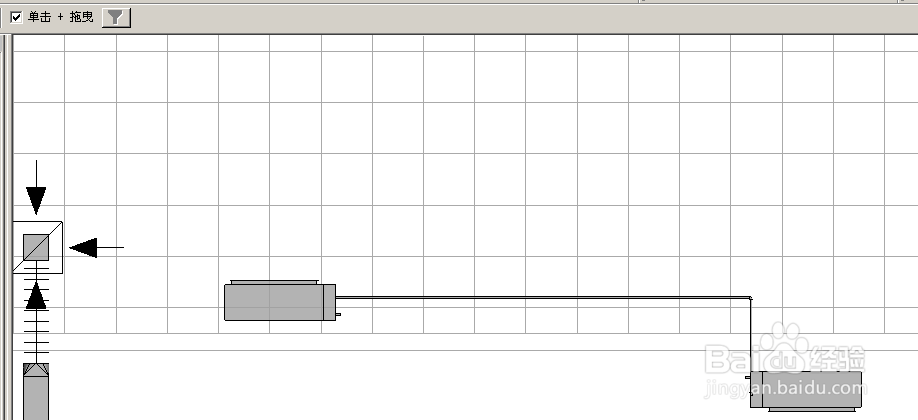

4、点击“完成布局”按钮，即可使系统自动连接完毕。

5、用上述方法将设备所有水系统完成管道布局，再用水管的绘制方法将各个管道与主管连接起来，完成水系统设计。

6、如果系统较多，所有设备不在同一系统中，可利用图一所示功能键进行创建和编辑所需的水系统，用图二所示功能键功能添加或编辑各种系统的设置。
