Revit MEP 2009实战教程14

1、如果管网自动布局不能满足实际设计需要，可使用“布局路径”中的按钮，点击需要修改的管网，进行移动或高度修改等。

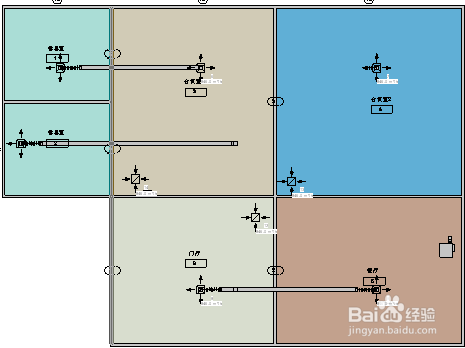

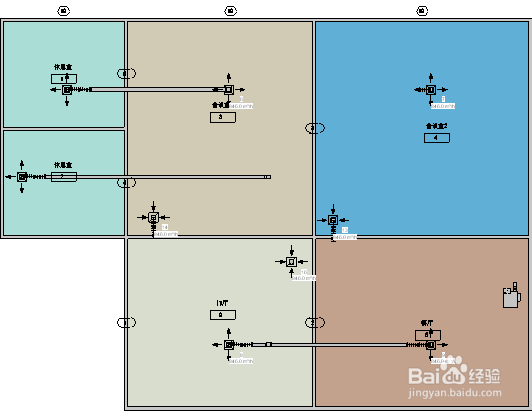

2、点击“完成布局”按钮，送风系统自动连接。效果如下图所示：

3、完成系统后，可选择管道，点击选项栏的“调整大小”按钮，打开“风管大小调整”对话框。根据设定参数自动调整管道尺寸，使其符合滤鲇魍童设计要求。由于在平面视图中由于设备和管道高度不同，可能在同一视图中会有部分管道不可见，所有此操作在三维视图下进行比较方便。

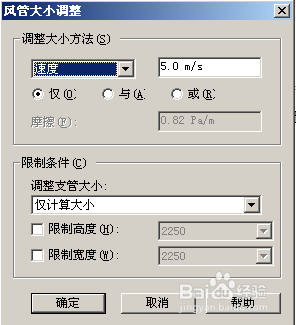

4、“风管大小调整对话框中，“瓢遥费涓调整大小方法”下拉列表可选择“速度”、“摩擦”等限制方法。输入速度参数，风管尺寸将按此数据自动计算并改变大小。在“限制条件”中，可根据需要选择不同类型，并可选择是否限制尺寸上限。

5、点击“确定”按钮，系蕙蝤叼翕统将自动调整风管尺寸。选中任一回风末端，点击图一按钮，再点击图二按钮，进入回风系统设计界面，点击按钮，然后点击所有风道末端，点击“添加到系统惯墀眚篪”按钮，点击“选择设备”机械设备将其添加到回风系统中。

6、以下操作同送风系统的创建，完成系统后回风系统将被自动创建。
