自来水公司应用GPRS无线抄表系统设计经验交流

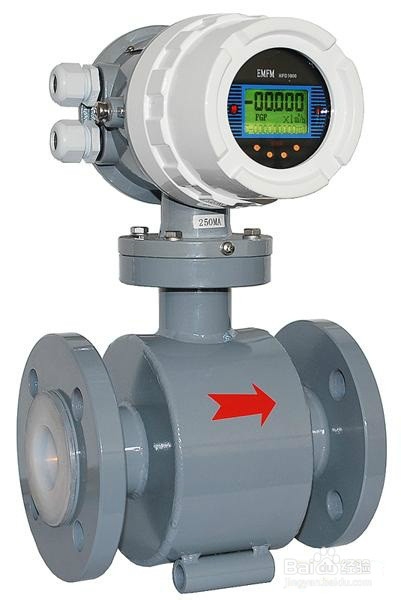

1、一、水表测控装置原理：可根据客户需要，或在现场不同的安装情况下，在管道上安装水表、超声波流量计、电磁流量计。 水表：在管道的水处于恒压、恒流的情况下安装水表比较好，特点是前期投入少，法栏盘式安装，后期维护量大，需要每年查测或更换。 超声波流量计：对管道的水没有特殊要求，插入式或外夹式安装，前期投入比较大，安装方便，一年到三年维护量大。 电磁流量计：对管道的水没有特殊要求，法栏盘式安装，前期投入比较大，安装不方便，后期维护量小。

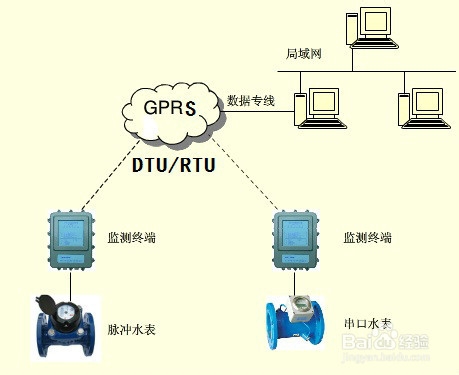

2、二、水表、水传感器：可脱离监控计算机独立工作，采用射频智能卡或TM卡，可输入水量、水费信息，可查询并带有串行通讯接口，可与上位机供水收费系统软件共用数据库，水费价格可以设置、调整。

3、三、流量计：常用流量计包括超声波流量计、超声波流量水表、远传脉冲水表、电磁流量计、涡街流量计等。它们的主要作用是测量管道内水流的瞬时流量、瞬时流速、累计流量等多种测量数据，通过信号线将采集的数据发送给水资源测控设备进行计算机控制管理。 超声波流量计 超声波流量计是用来测量封闭管路液体流量，用户基于被测管路和流体的特点来选择非接触、附着式、插入式的传感器，将两个传感器按照一定距离安装在管道外侧即可，可以使用两次声程的V法，四次声程的W法，或者采用声波直接穿过被测管路的Z法安装。

4、四、才茂GPRS 无线设备的功能：采集功能：可以采集相关流量计、超声波水表等计量数据、智能仪表数据，可以采集4-20mA及其它标准信号输出的计量仪表数据。可以采集各种脉冲水表的数据，可以采集各种4-20mA的输出及串口输入的各类水位、温度、水质、压力、电压、电流等数据，以及启动、停工等功能。具备告警功能，如水资源费用不足告警，水位过限告警，运行异常告警，中断告警等；具备显示、查询、通讯、设置等功能；

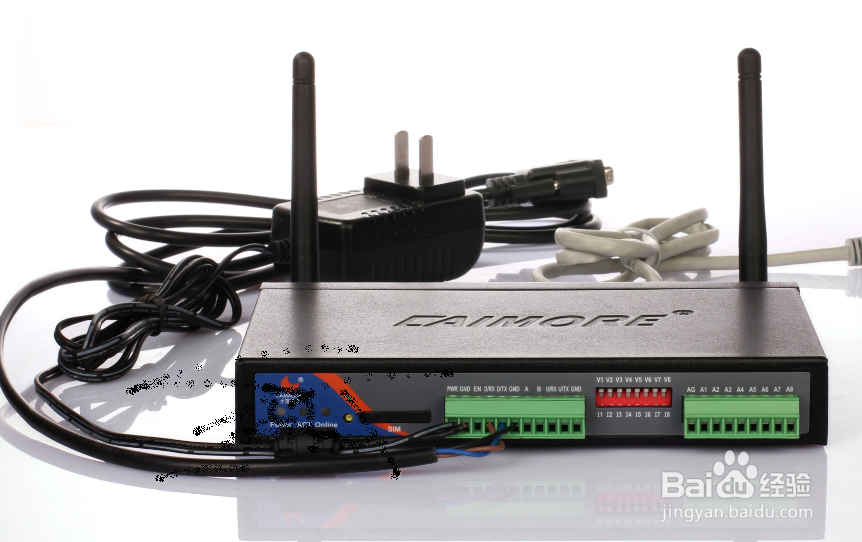

5、五、无线GPRS传输设备RTU的技术参数：1. 支持虚拟数据专用网（APN/VPDN）。2. 支持双数据中心备份及多数据中心（8个）接受数据，最大支持发送中心达256个。3. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。4. 远程唤醒：支持短信、语音、数据等唤醒方式以及超时断开网络连接。5. 支持固定IP通信方式；支持DDNS动态域名通信方式。6. 支持6路计数器输入。7. 支持8路开关输入量。8. 支持8路模拟输入量。9. 支持4路数字输出量。10. 支持2路PWM输出。11. 支持4路继电器输出。12. 支持1路串口RS232通信。13. 支持1路RS485通信。14. 支持1路以太网。（硬件带以太网接口的才有此功能）15. 支持1路USB接口。（硬件带以太网接口的才有此功能）16. 支持扩展无线RTU管理平台协议。17. 支持远程配置，远程控制，远程升级。18. 支持WEB配置。19. 支持telnet功能。20. 支持网口本地软件升级，升级速度快速。21. 支持GPS/北斗定位（非标配，采购时需额外告知）。22. 支持ZIGBEE 低功耗的近距离无线组网通讯（非标配，采购时需额外告知）。23. 同时支持LINUX、UNIX和WINDOWS操作系统。

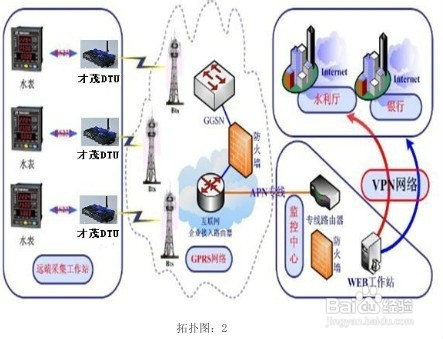

6、六、应用案例：监控中心：服务器、路由器、大用户远程抄表/分区计量监测系统软件等。通信网络：中国移动GPRS+INTERNET公网（绑定固定IP地址）。抄表设备：工业用GRPS无线远程才茂数据采集传输终端RTU或DTU设备；可根据现场环境灵活选用电池、市电或太阳能等供电方式。计量表具：电磁流量计、超声波流量计、脉冲水表等。

7、随着水表基表技术、传感技术、无线通信技术、网络传输技术、电源技术的发展与成熟，以及水资源管理力度的加大和智能小区工程推进速度的加快，作为用水计量器具和数据远传管理工具的水表自动抄表系统，必定有很广阔的应用前景和良好的发展空间。
