Cadence入门02：建立原理图

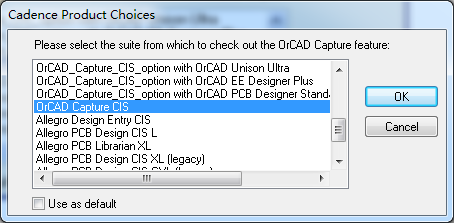

1、打开OrCAD Capture CIS（Design Entry CIS）选择OrCAD Capture CIS，点击OK

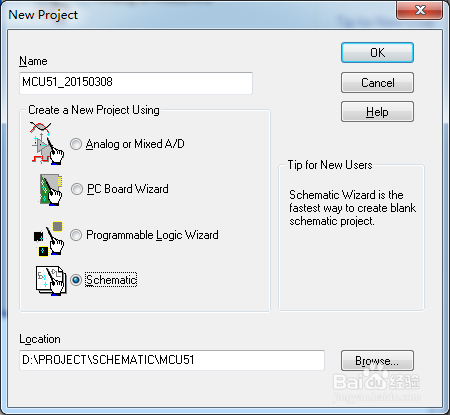

2、选择File/New/Project，设置原理图名称和路径，点OK

3、原理图建立完成（系统默认建立一个schematic和page）其中page用于绘制原理图

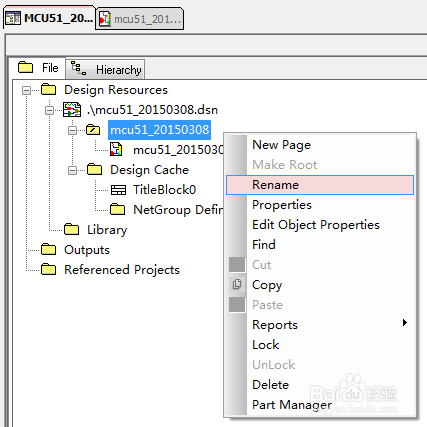

4、鼠标右键schematic和page选择Rename进行重命名（命名规则：mcu51_20150308或mcu51_V1.0_20150308，原理图设计需要更新时，尽可能的保留原文件，使用版本号及时间进行区分，并记录修改说明。）

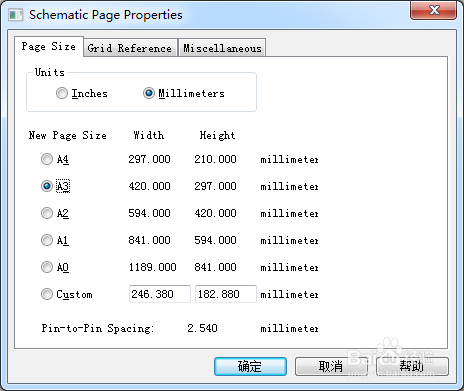

5、打开page页面，设置原理图尺寸大小：Options->Schematic Page Properties

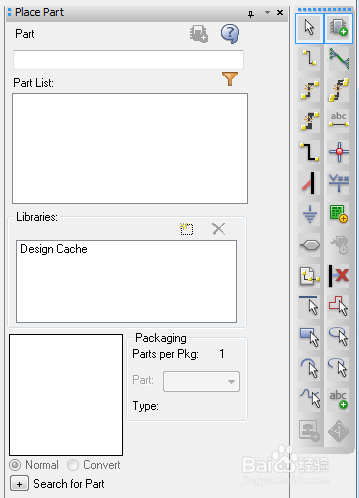

6、软件第一次使用需要添加元件库：点击窗口右侧Place Part（或使用快捷键P）

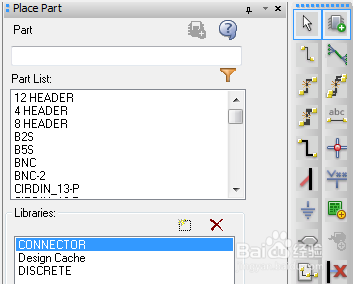

7、点击Libraries栏的小方框（Add Libraries），默认路径为软件自带封装库D:\Cadence\SPB_16.6\tools\capture\library添加常用原件库：Connector.olb（连接器）和Discrete.olb（分立元件，如：阻容）
