Revit MEP 2009实战教程23

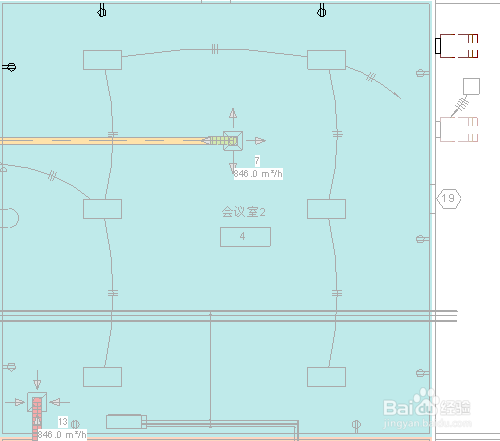

1、多电路布线：选择任一插座装置，点击“选项栏”图示按钮，进入布局界面后，点击“添加到线路”按钮添加系统所需装置和设备。

2、点击“完成线路”按钮，完成布线编辑；亮显，不要点击所编辑系统的任一装置或设备，按Tab键，显示暂时接线。

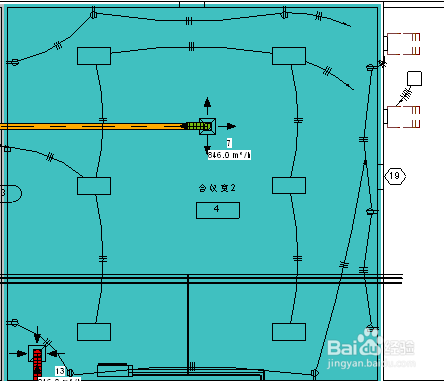

3、点选配线类型，点击“弧线连接”按钮，生成线路系统。

4、选择其它元件重复上述操作，完成多线路布线。

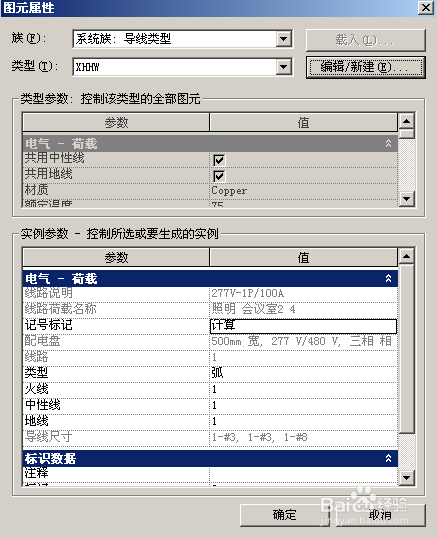

5、线路的修改：点选绘制的导线，可直接点击加号和减号修改电线数量，也可在线图元属性对话框中直接修改相应的参数。

6、选择“设计栏”“电气—标记”列表中的“按类别”命令，点击标记电气设备的类型标记。

7、荷载平衡选择配电盘PP-1，按“选项栏”图示按钮。

8、点击“重新平衡荷载”按钮，各个线路的荷载会彼此移动到其它相，以平衡荷载，使每个相的荷载为540VA，视图中任何电路的标签会自动更新，以反映荷载在经过平衡后的结果。
