新点比目云Revit算量软件自动套教程

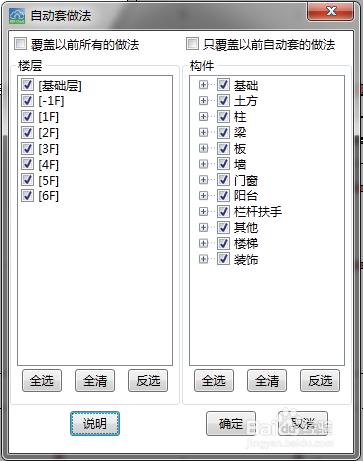

1、功能简介:执行自动套命令软件将按照内置的挂接做法规则为工程中所有符合条件的构件挂接做法。功能说明：构件自动套做法菜单位置：【比目云算量】→【自动套】操作完显示，如下图所示：
