3-1.直线命令

1、首先启动直线命令的方法有3个。

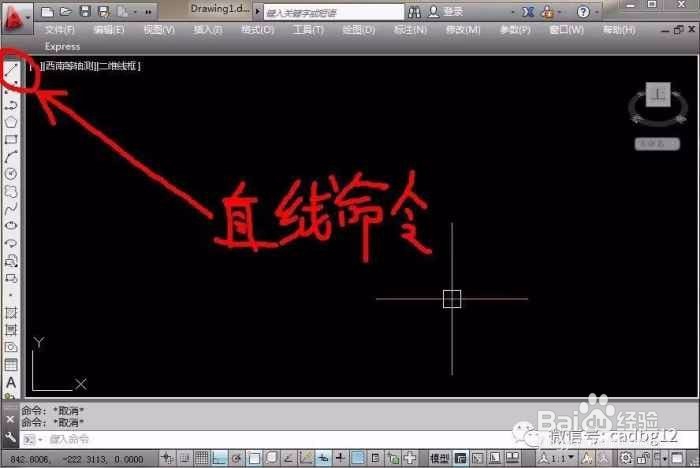

2、第2个方法：（“绘图工具栏“--"直线命令图标"）

3、第3个方法：（键盘直接输入“L”--"回车键"）

4、在CAD里每次从键盘输入命令后都要“确认”后CAD才能执行，“确认”有3种方式：第1种：输入"命令"后-“点鼠标右键”第2种：输入"命令"后-“按回车键”第3种：输入"命令"后-“按空格键”

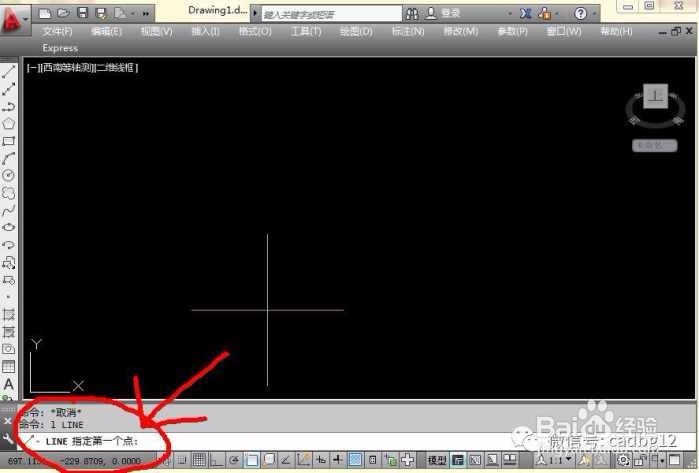

5、“提示指定第一个点”：这时可以在绘图区里任意点击做为起始点。（如无特别说明的话“点击”统一定义为鼠标左键盘点击一下）

6、如图点击第一点后，“命令提示窗口”提示：“指定下一点”：这时就可以按绘图者需要求随意点击。当点击到第三点后，“命令提示窗口”提示：指定下一点或 [闭合(C)/放弃(U)]: （如下图）

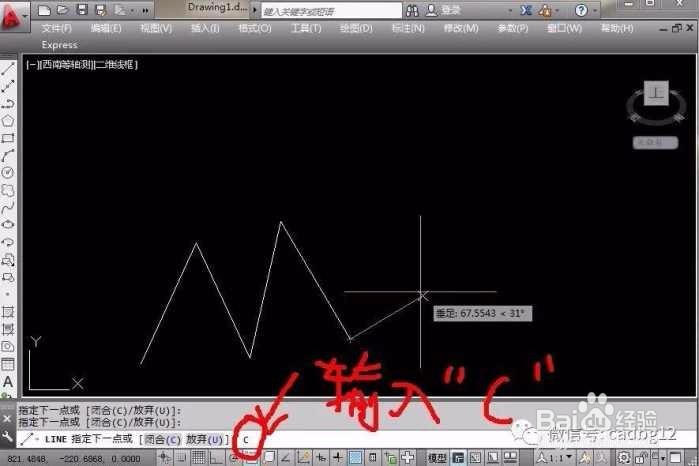

7、如果这时键盘输入“C”的话代表同意将每一个起始点与最后点击的那个点用直线相连闭合。从最后点击的“5”自动连接上起始点“1”（如下图）

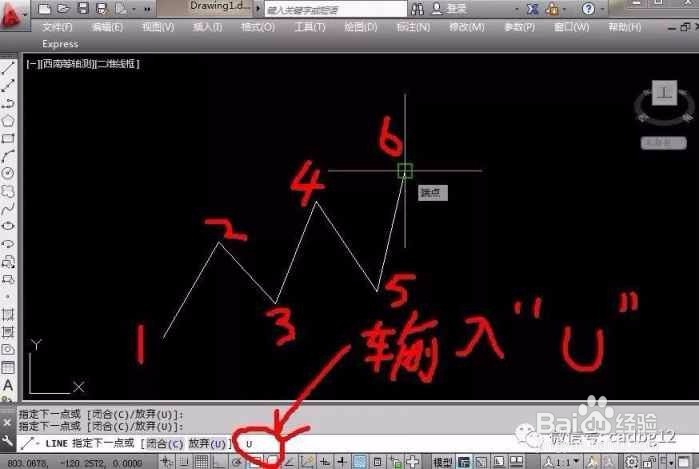

8、如果上一步键盘输入“U”的话代表放弃最后一次的点击位置，让绘图者重新点击。（如下图）

9、最后一次的点击位置“6”，当键盘输入“U”确认之后又回到了“5”的位置让绘图者重新点击。（如下图）

10、最后跟大家讲一下，在CAD里每次执行完命令后都要“结束”后，CAD才能结束命令，“结束”有3种方式：第1种：执行完命令后-“点鼠标右键盘”-然后选确认（如下图）

11、第2种：执行完命令后-“按回车键”/“按空格键”第3种：执行完命令后-“按ESC键”（因为烂瘀佐栾这节课只是为了让大家熟悉直缏堋垌胯线命令，不需要精确点击定位。下一课我会以这节课为基础，给大家讲解点的精确定位及输入方法）
