17款别克GL8（25S版本）电动尾门专车专用安装图

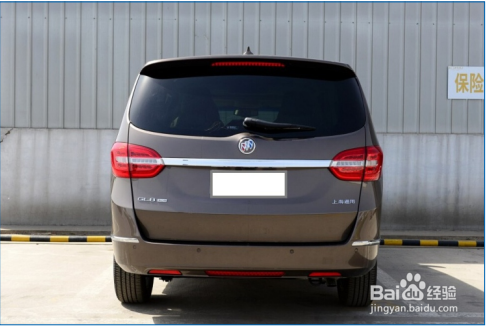

1、原车效果图

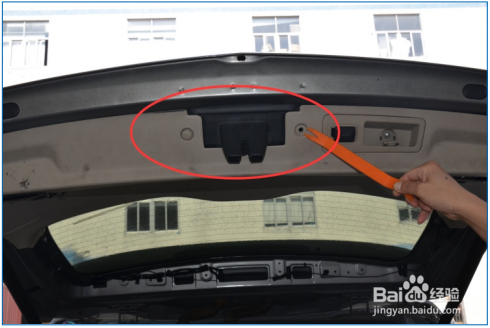

2、首先打开尾门取下尾门前端的装饰板

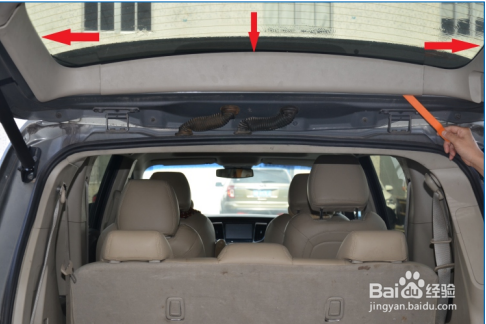

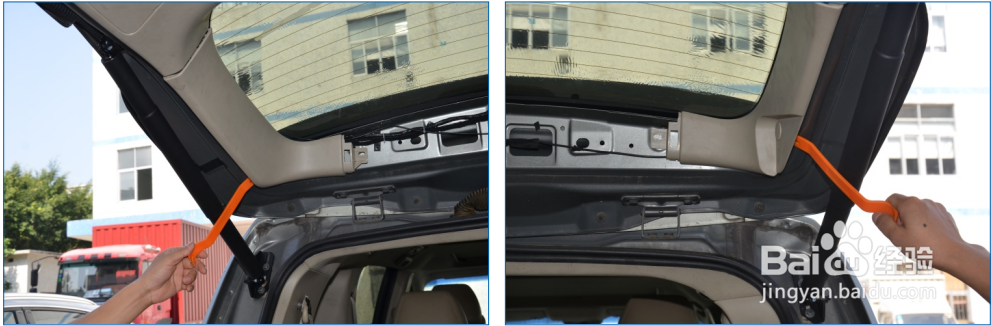

3、取下尾门左右装饰板

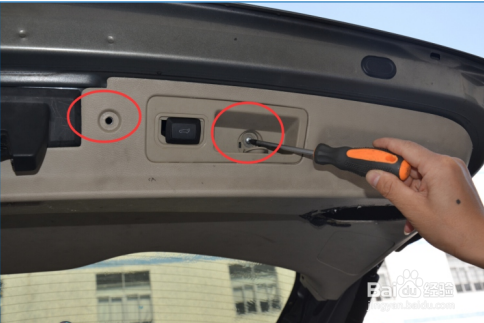

4、取下尾门把手上的螺丝

5、取下尾门尾端的螺丝

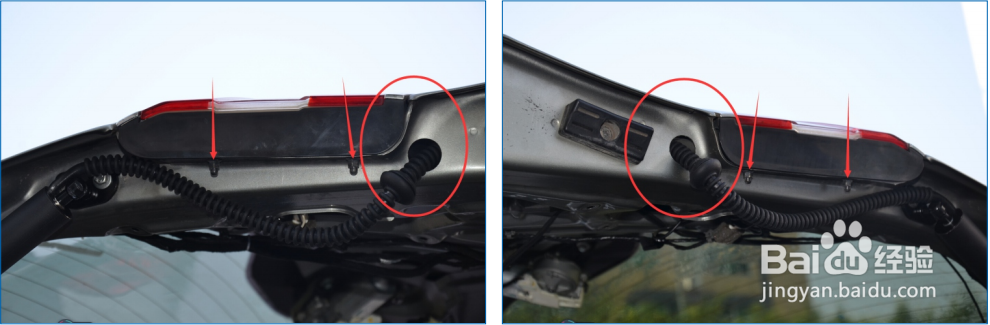

6、取下尾门尾端的装饰板

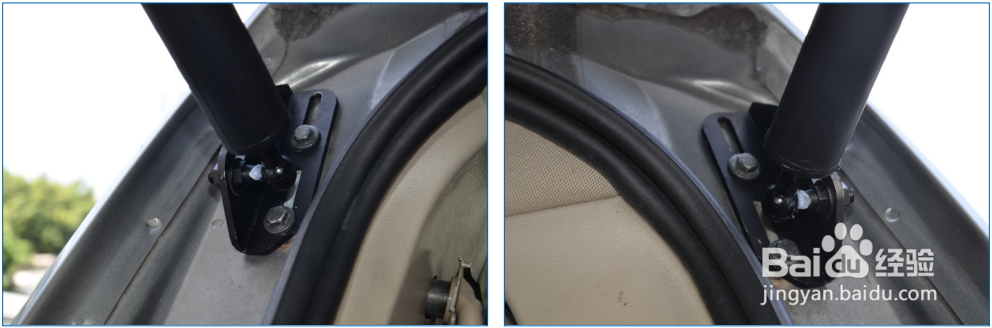

7、把原车车身左右支架换成我司的支架

8、把原车尾门左右支架换成我司的支架，并在如图位置用22MM的打孔器打孔走撑杆线， 然后装好硅胶塞和撑杆（注意球头帽的卡簧要卡到位，否则会掉杆子），如图

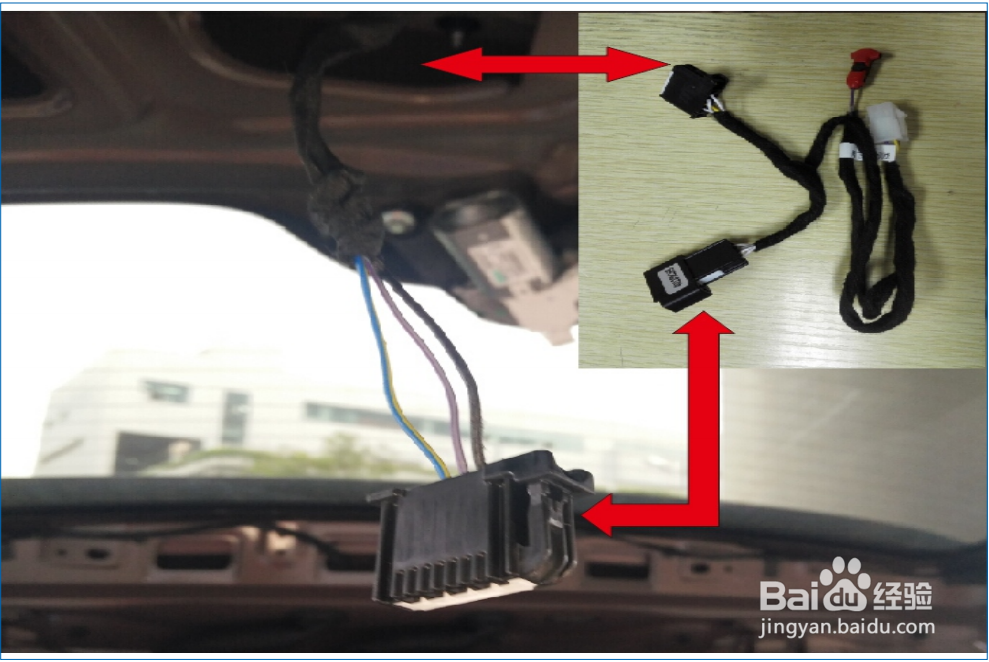

9、把原车锁头插座拨出,对插好在我司的后按键通讯线的三通转接线

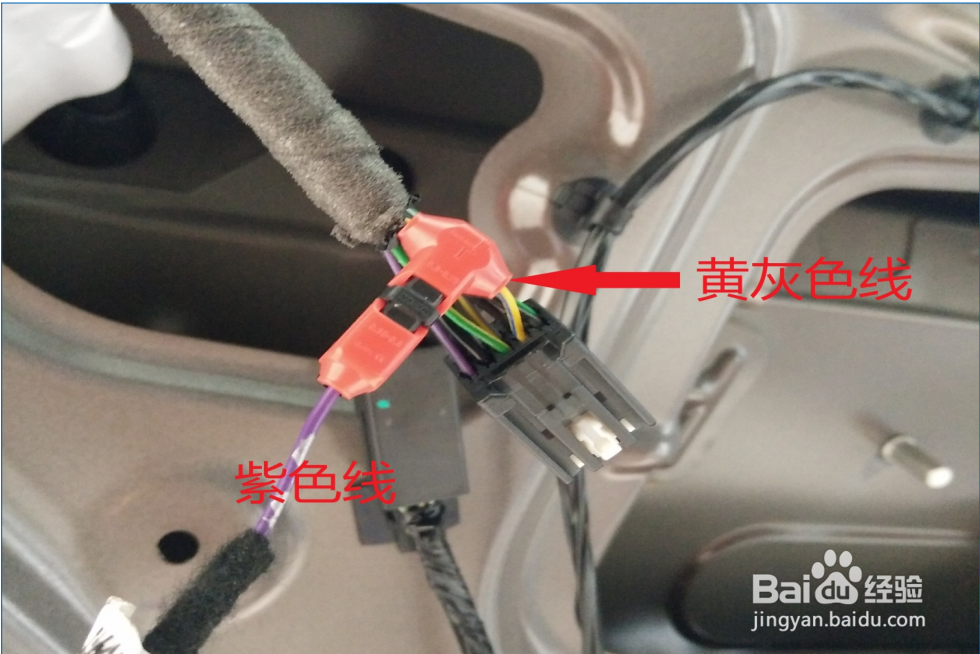

10、用我司的尾门开关检测线(紫色)夹到尾门开关线束上的黄灰色线上

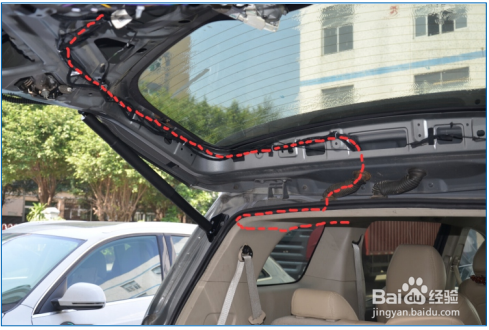

11、把电源线和开关门检测线线分别走 线方向盘底下

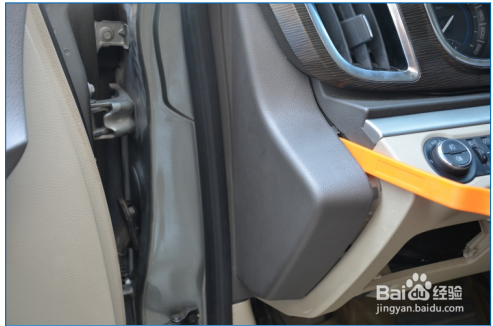

12、撬开保险盒左侧档板，用于走电源线 和开关门检测线

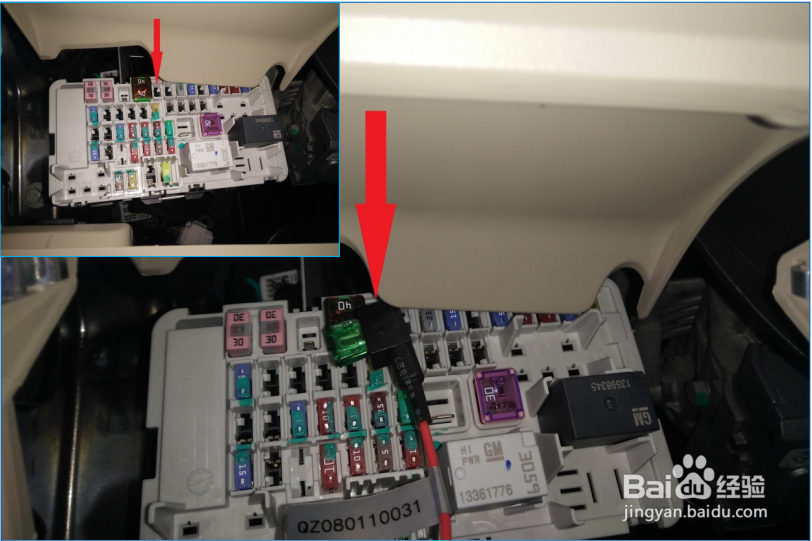

13、把我司的取电器插好在保险盒第一排自左向右第5个保险位，注意取电器方向

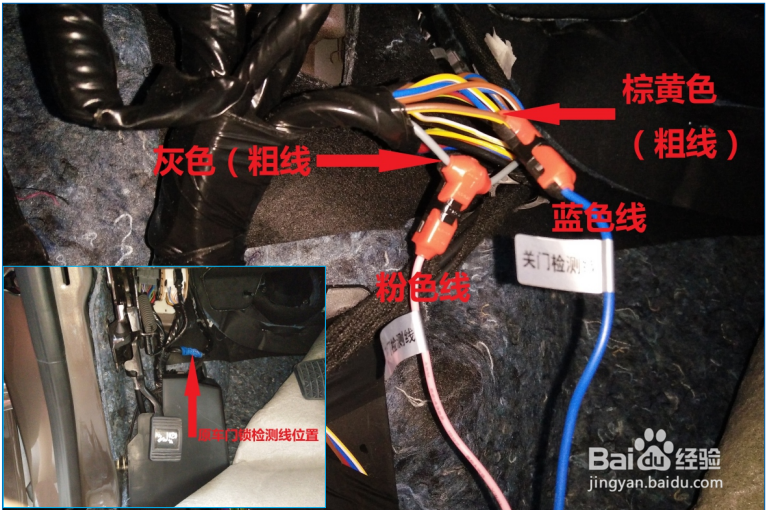

14、在原车脚刹的前方找到门锁检测线，用我司的开门检测线（粉色）接到原车 的灰色线上，用我司的关门检测线（蓝色）接到原车的橙黄色线上，注意原车的 这两条线要比其它线要粗，且不能把我司的门锁检测线接错到原车线上

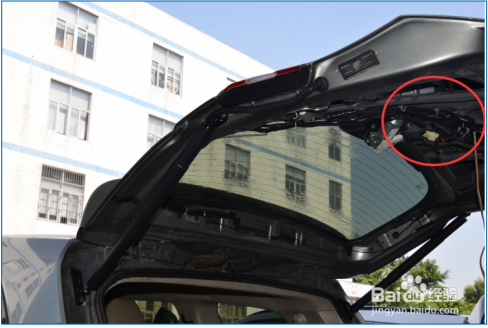

15、在尾门接好地线，固定好控制盒并 插好连接线

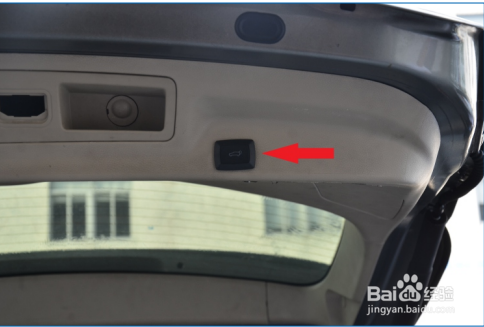

16、在尾门装饰板如图位置用22MM的打孔器打孔装上我司的尾门后按键

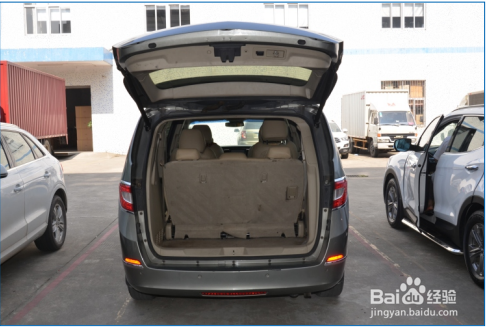

17、安装好后效果图
