CAD如何制作图框

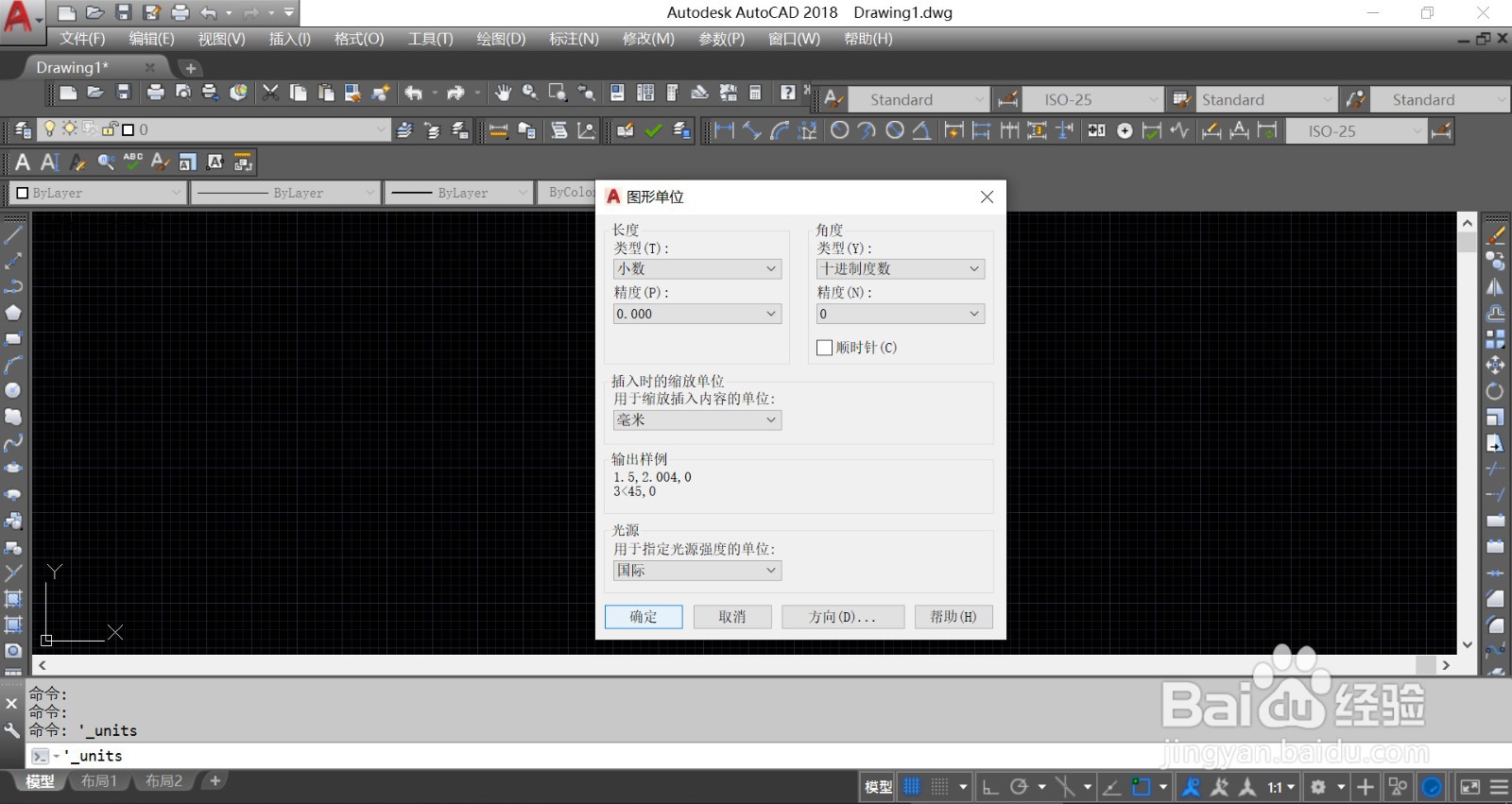

1、运行CAD软件，新建一个空白文件。点击菜单栏【格式】菜单下的【单位】，页面弹出【图形单位】对话框，设置单位，点击确定。

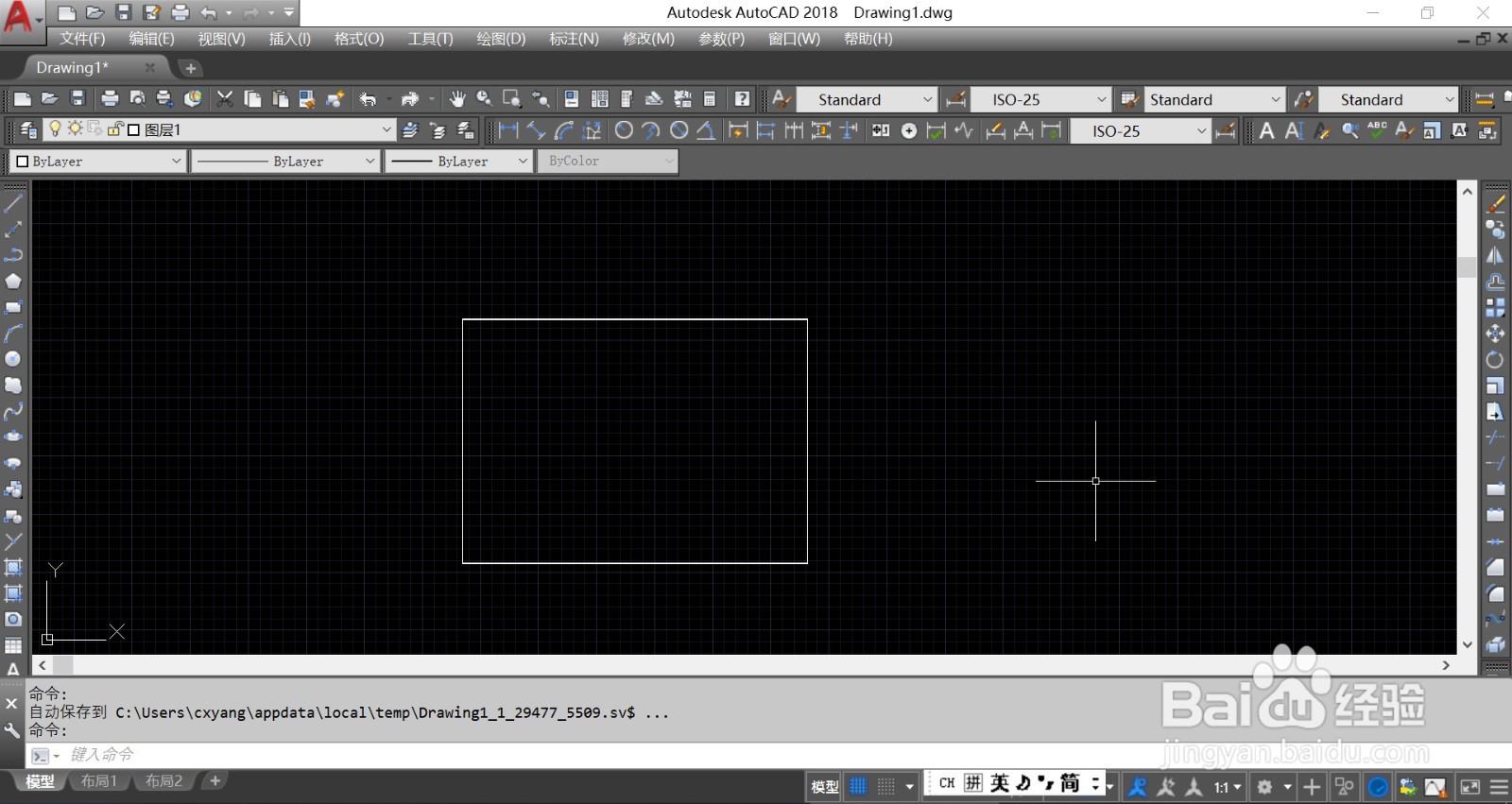

2、新建图层，然后命令行输入【RECTANG】命令，画长度297mm，宽度210mm的矩形。

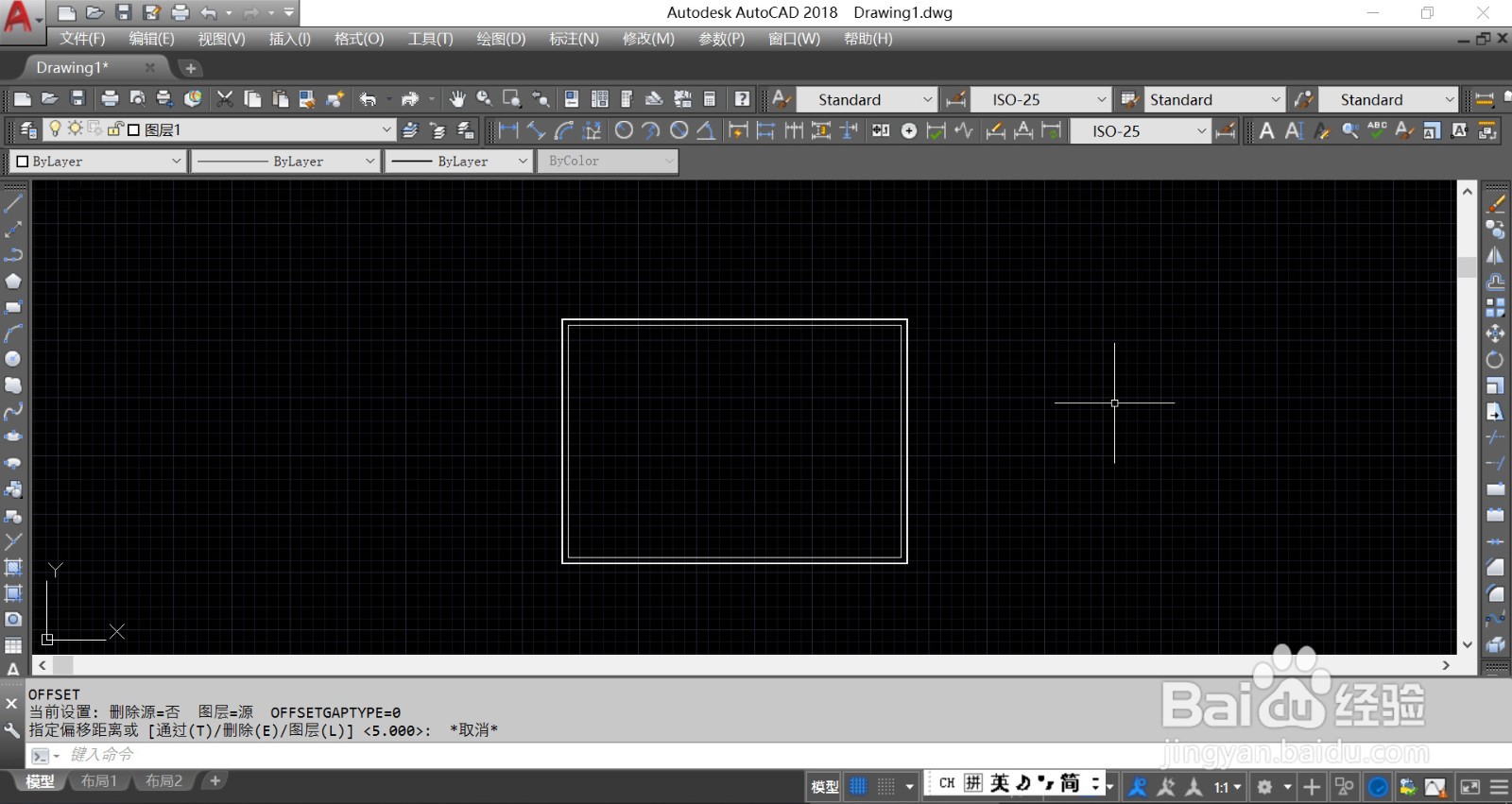

3、选中矩形，命令行输入【OFFSET】，按下空格键，输入偏移距离5mm，指定偏移方向，画出内侧矩形。

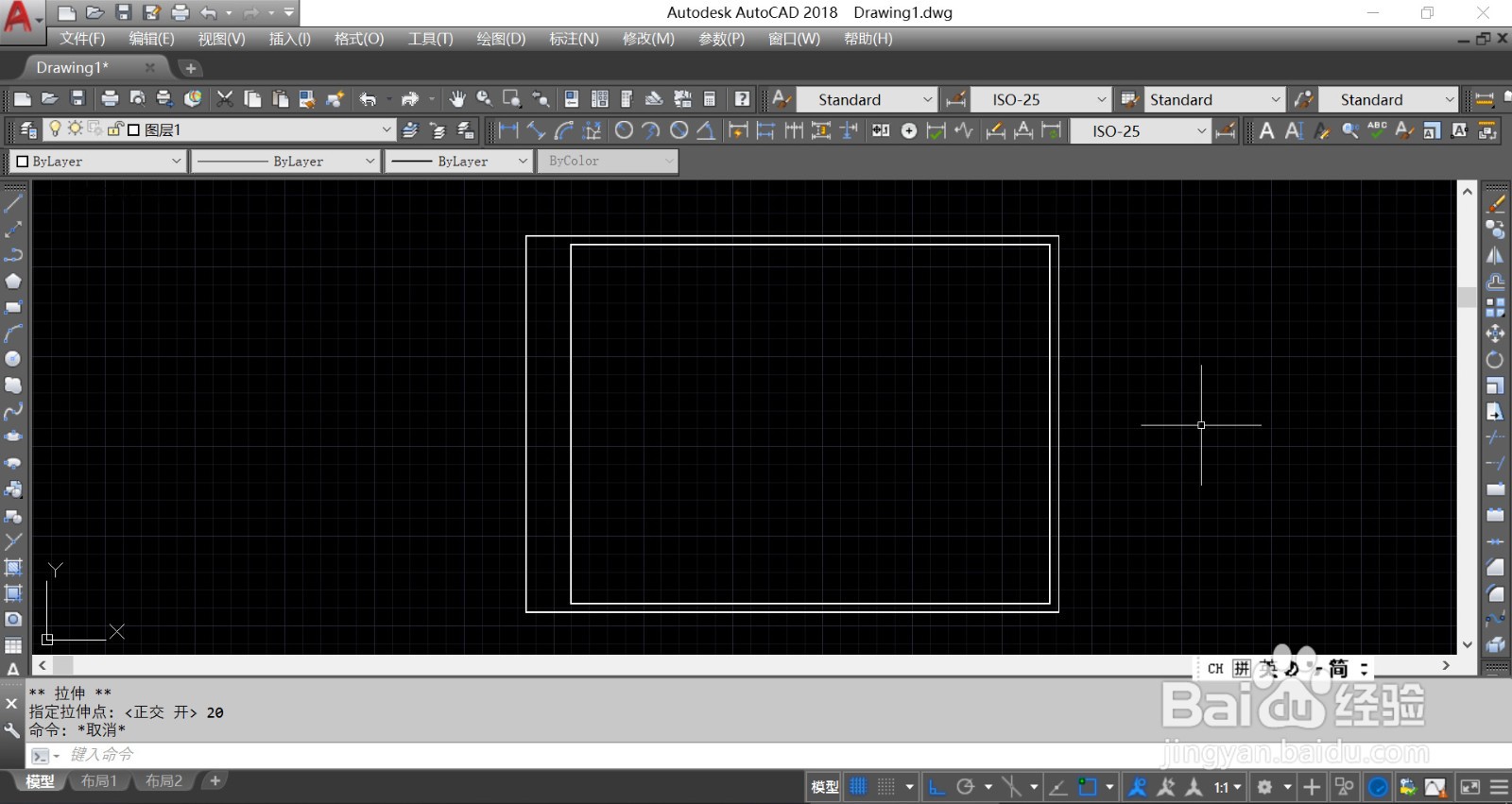

4、打开正交限制坐标，选中矩形框左边，点击拉伸，指定拉伸方向，输入距离20，向内拉伸，完成后回车键退出。

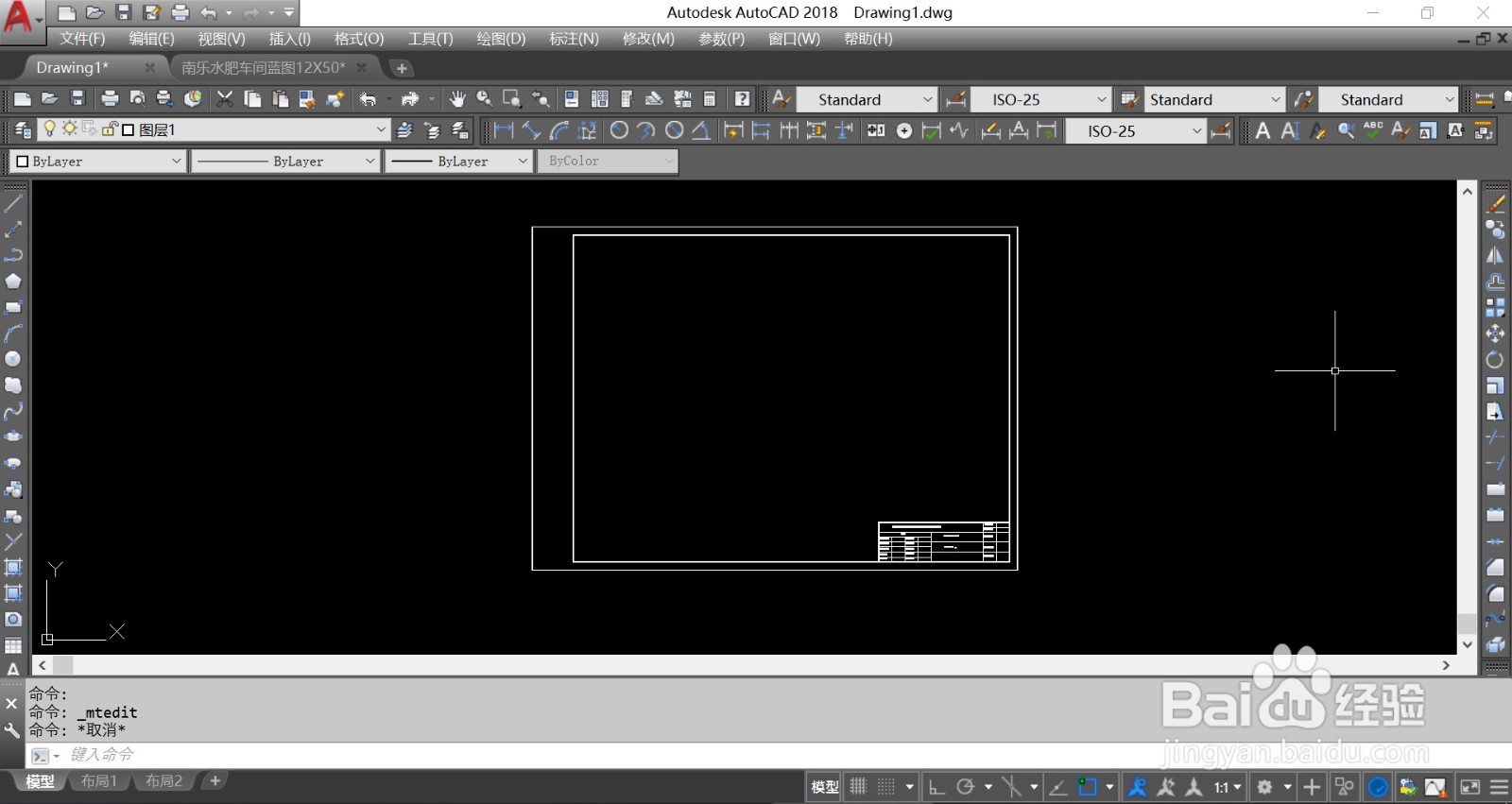

5、绘制标题栏，包含公司名称、图纸名称、图纸编号、图例、图纸单位、日期、设计人等信息，完成后，点击保存为模板文件。

6、总结：1.运行CAD软件，新建一个空白文件。点击菜单栏【格式】菜单下的【单位】，页面弹出【图形单位】对话框，设置单位，点击确定。2.新建图层，然后命令行输入【RECTANG】命令，画长度297mm，宽度210mm的矩形。3.选中矩形，命令行输入【OFFSET】，按下空格键，输入偏移距离5mm，指定偏移方向，画出内侧矩形。4.打开正交限制坐标，选中矩形框左边，点击拉伸，指定拉伸方向，输入距离20，向内拉伸，完成后回车键退出。5.绘制标题栏，包含公司名称、图纸名称、图纸编号、图例、图纸单位、日期、设计人等信息，完成后，点击保存为模板文件。
