坦克履带绑定

1、1：履带是由多个履带链组成的；如图所示：

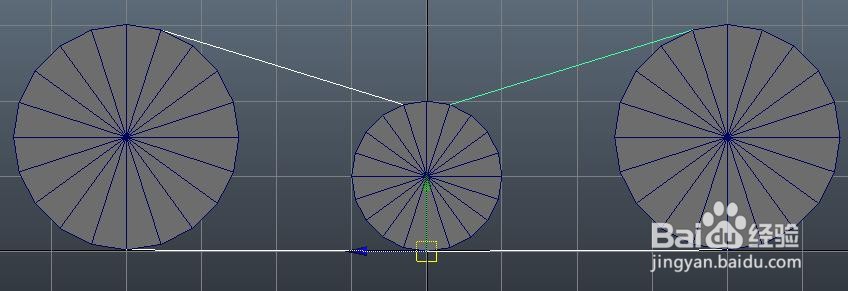

3、3：使用“EP曲线工具”创建曲线；（1）选中圆柱体，鼠标右键选择“边”；使用“多边形边到曲线”工具（在“修改——转化”处）将选中的边转化成曲线；（2）选中转化的3个曲线，删除历史；将3个圆柱体删除掉；如图所示：

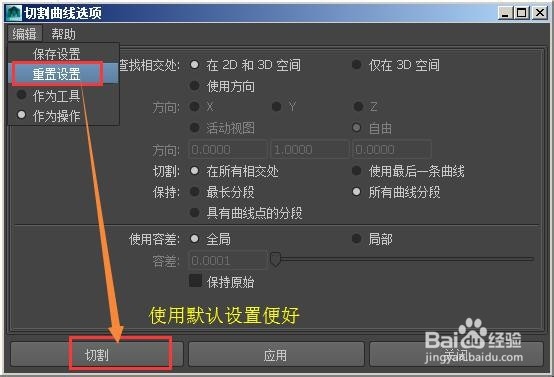

4、4：选中被切割曲线和切割曲线，使用“切割曲线”工具（在“曲面模块——编 辑曲线”）将曲线重相交处切割；（1）删除多余的曲线；如图所示：

5、5：选中其中蛆绲檠奸靠进的两根曲线，使用“对齐曲线”工具（在“曲面模块——编辑 曲线”）将曲线连接在一起；其他曲线同理；（1）选最后连接得到的曲线，删除历史；（2）删除使用过“对齐曲线”工具的曲线，得到最后曲线，命名为：tanke_crv；如图所示：

6、6：选曲线tanke_crv，使用“重建曲线”工具（在“曲面模块——编辑曲 线”）将曲线平滑，且添加点；（1）选曲线tanke_crv，使用“开放/闭合曲线”，将曲线闭合；如图所示：

8、8：选履带链lv和嵊髭驰亘曲线tanke_crv，使用“连接到运动路径”工具（在“动画模 块——动画——运动路径”）；（1）在“时间滑块”将帧设置为1~~120；（2）可以点击播放动画，就可以看到履带链在曲线上运动；（3）若是履带链lv动画时，方向不对，可以给履带链lv的旋转轴设置关键帧来控制它的方向；如图所示：

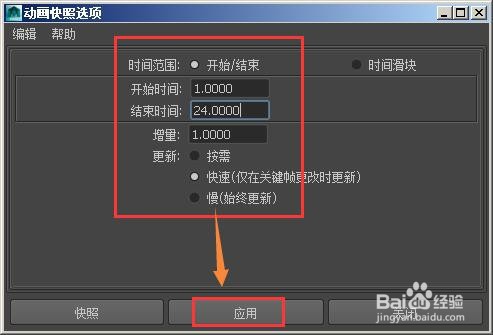

9、9：选履带链lv和曲线tanke_crv，使用“创建动画快照”工具（在“动画模块 ——动画”）；（1）选履带链lv，使用“曲线图编辑器”（在“动画模块——窗口——动画编辑器”），将动画速度匀速化，履带链分布均匀；如图所示：

10、10：履带链太多或太少的话，可以随意选中快照出的一个履带链，调整“增 量”数值可以添加或减少履带链；如图所示：

12、12：删除动画快照的履带链和曲线和履带链lv；

13、13：选履带链lv01，按“shift+H”键显示；（1）按“shift+D”键，复制出39个履带链；如图所示：

15、15：“父对象”约束：选中骨骼和该骨骼所吸附的履带链；（1）“父对象”约束使用39次；如图所示：

19、19：可以点击播放，看看履带链的动画；

20、20:给履带创建两个轮子，命名；（1）选轮子，“冻结变换”和删除历史；如图所示：

22、22：琶敷佤庐连接节点，打开“连接编辑器”；（1）IK：ikhandle的偏移（offset）连接乘除节点的输入1Y（inputY）；（2）选乘除节点，在通道盒修改输入2Y（input2Y）的值为：-1080；如图所示：

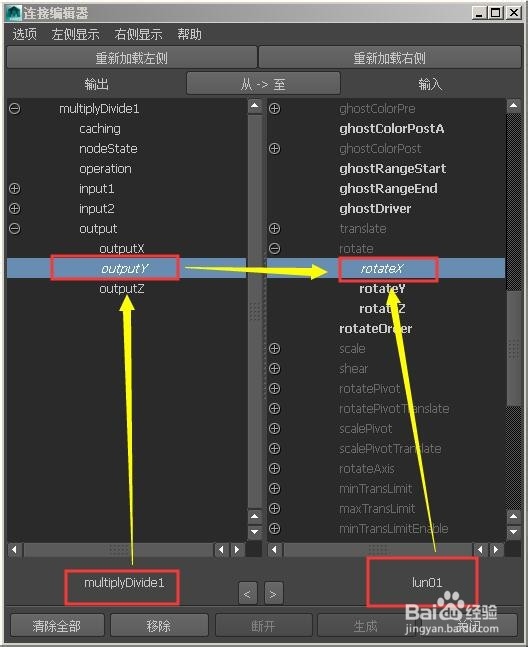

23、23：琶敷佤庐连接节点，打开“连接编辑器”；（1）乘除节点的输出Y（outputY）连接轮子lun01的旋转X轴（rotateX）；（2）乘除节点的输出Y（outputY）连接轮子lun02的旋转X轴（rotateX）；如图所示：
