跨交换机配置VLAN

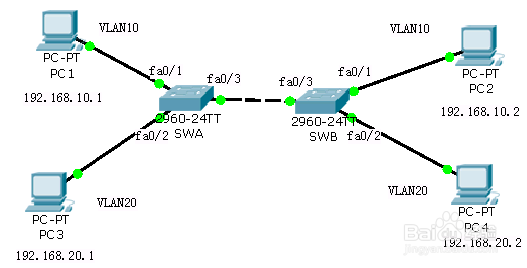

1、配置PC机IP：PC1:192.168.10.1PC2:192.168.10.2PC2:192.168.20.1PC1:192.168.20.2

2、配置SWA：Switch>enable 进入特权视图Switch#configure terminal 进入全局配置视图Switch(config)#vlan 10 创建VLAN10Switch(config-vlan)#exitSwitch(config)#vlan 20 创建VLAN20Switch(config-vlan)#exitSwitch(config)#interface fa0/1 进入端口1Switch(config-if)#switch access vlan 10 将端口1分配给VLAN10Switch(config-if)#no shut 启动端口Switch(config-if)#exitSwitch(config)#interface fa0/2 进入端口2Switch(config-if)#switch access vlan 20 将端口2分配给VLAN20Switch(config-if)#no shut 启动端口Switch(config-if)#exitSwitch(config)#exitSwitch#show vlan 查看VLAN表VLAN Name Status Ports10 VLAN0010 active Fa0/120 VLAN0020 active Fa0/2

3、配置SWB：Switch>enableSwitch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#interface fa0/1Switch(config-if)#switch access vlan 10Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#interface fa0/2Switch(config-if)#switch access vlan 20Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#exitSwitch#show vlanVLAN Name Status Ports10 VLAN0010 active Fa0/120 VLAN0020 active Fa0/2

4、配置SWA的Trunk口：Switch>enableSwitch#configure terminalSwitch(config)#interface fa0/3　　　　　　　　 进入端口3Switch(config-if)#switchport mode trunk　　　　将端口3配置成Trunk口Switch(config-if)#switchport trunk allowed vlan 10,20Switch(config-if)#no shut 启用端口3Switch(config-if)#exit

5、配置SWB的Trunk口：Switch>enableSwitch#configure terminalSwitch(config)#interface fa0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#switchport trunk allowed vlan 10,20 限制允许通过的VLANSwitch(config-if)#no shutSwitch(config-if)#exit
