紫金桥组态软件(V6.5)与平升设备通讯方法

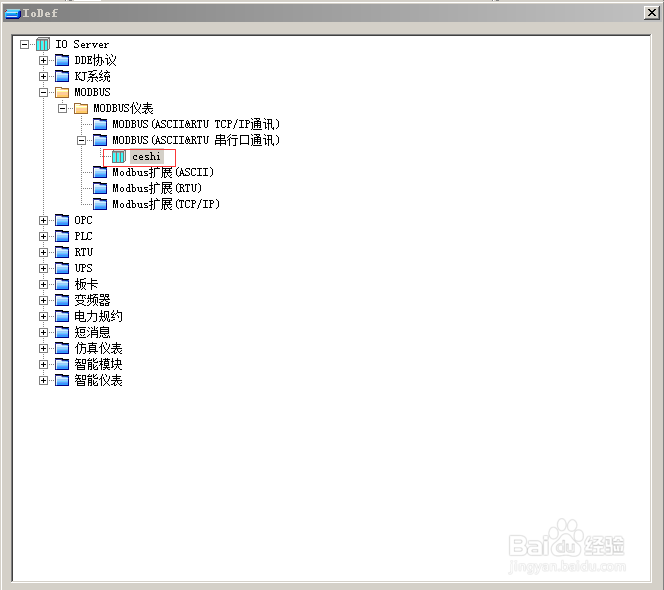

1、第一步：设备组态

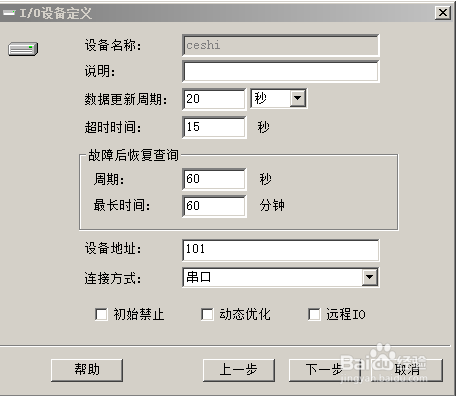

2、在MODBUS(ASCII&RTU 串行口通讯)驱动下建立设备，参数配置如下图：

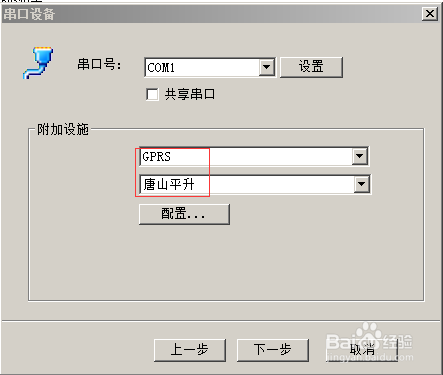

3、下一步，弹出如下界面。

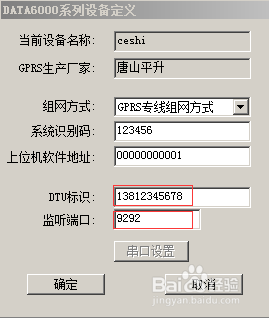

4、点击附加设施中的配置，弹出如下图：

5、DTU标识：手机号码（推荐实际SIM卡号）监听端口：数据接收端口（需在路由器端口映射）下一步弹出如下界面：

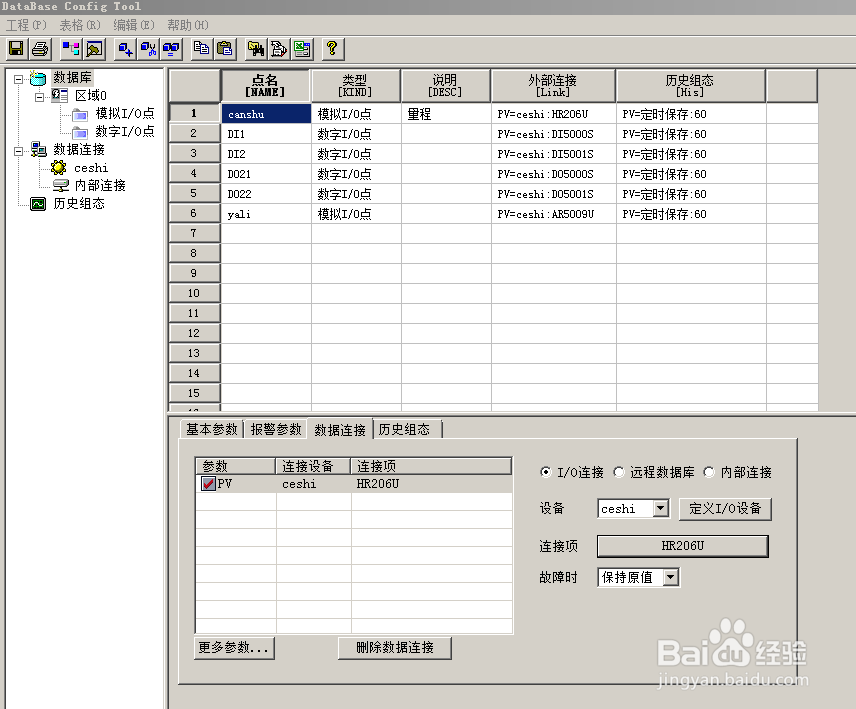

6、最后点击完成。第二步数据库配置：

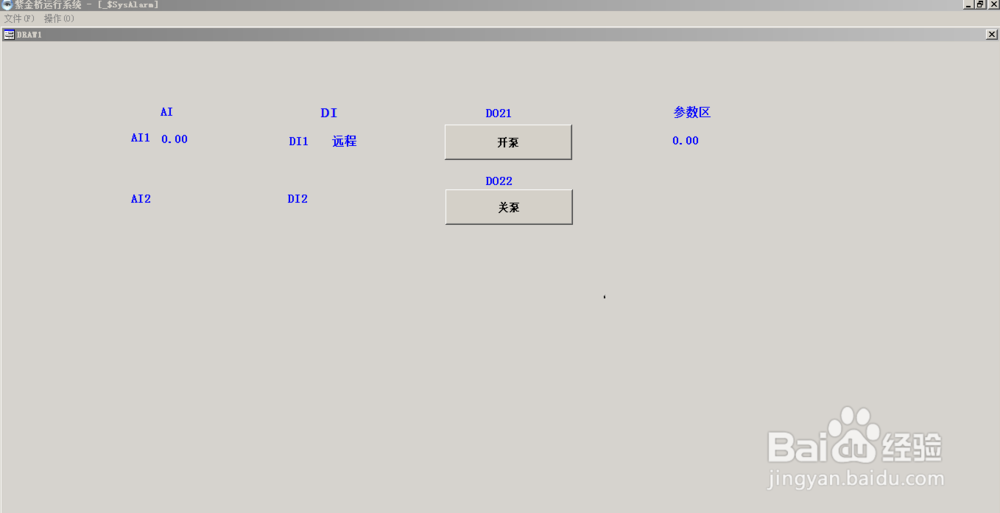

7、具体添加过程详见驱动使用说明第三步画面配置：详见软件画面配置使用说明书。（以下画面仅供参考）
