CANopen板卡使用方法

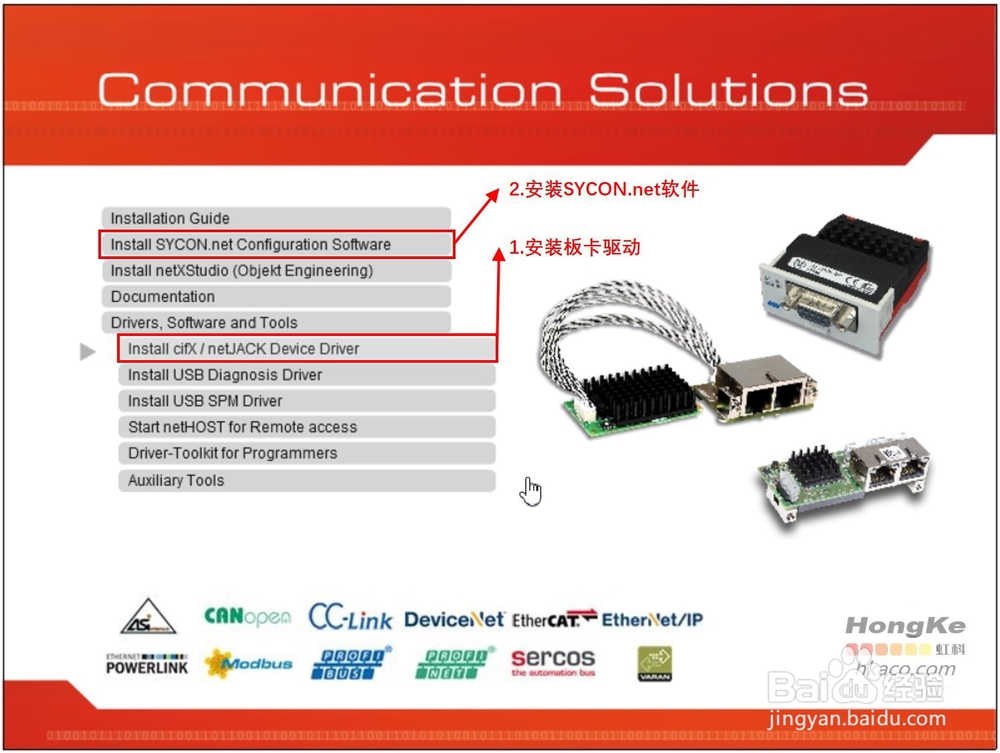

1、安装板卡的驱动和配置软件。点击运行资料包“Communication_Solution_DVD_xxx”里的“Communication-Solutions.exe”，如下图所示，可以分别安装板卡驱动程序和配置软件。

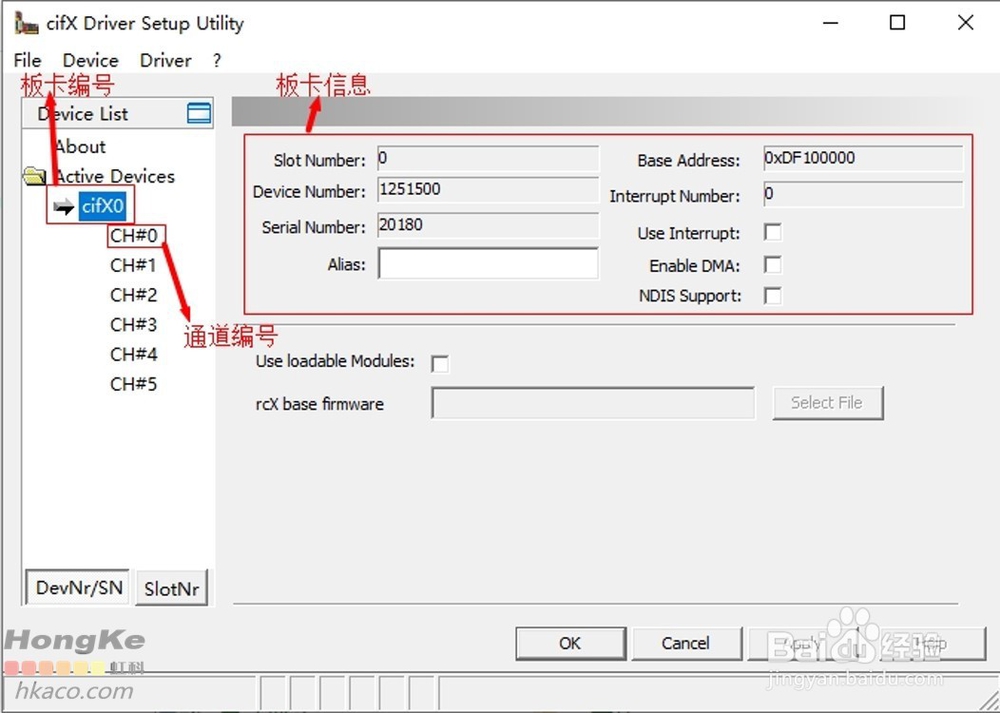

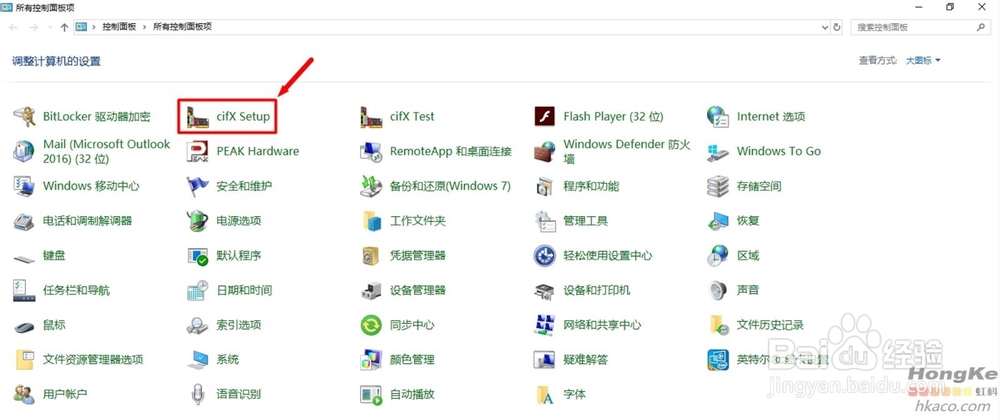

2、在断电情况下把板卡插到工控机上，开机后在电脑的控制面板上点击打开HK-cifX Setup软件。若驱动安装成功，则软件应如下图所示，左侧的cifXn表示板卡编号，CH#n表示板卡上通道编号；右侧的显示板卡的基本信息，包括序列号等等。

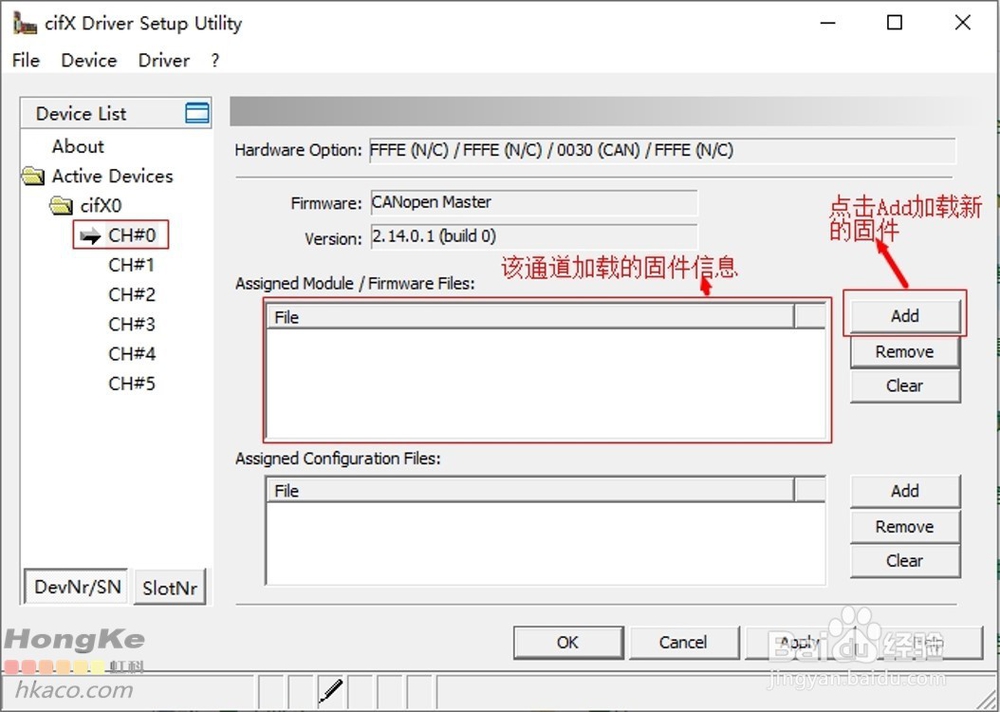

3、点击对应的通道（默认使用CH#0），出现如下图所示界面。“Add”按钮用于查找新的固件；“Assigned Module/Firmware Files”窗口会显示已经加载的固件信息。

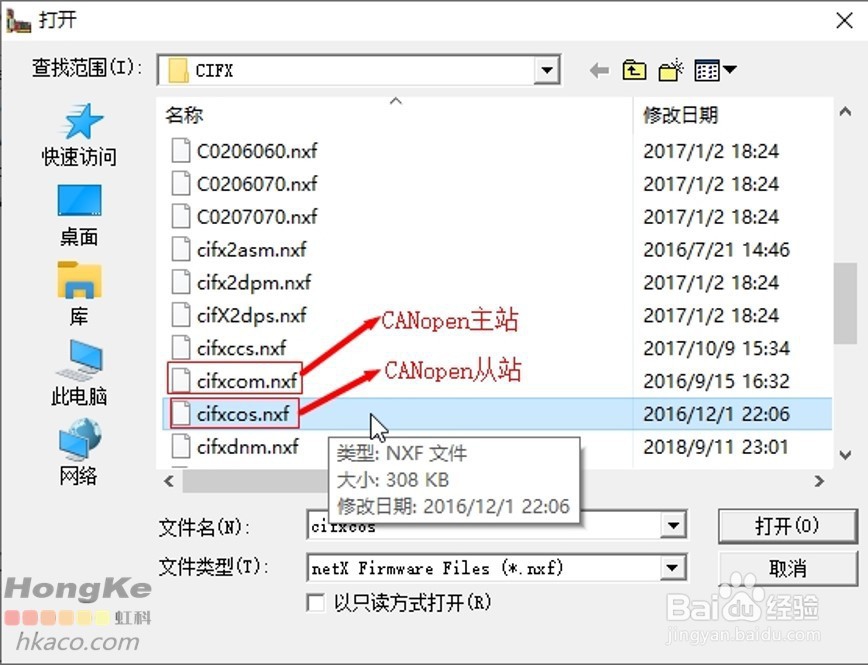

4、点击“Add”进入Windows的文件管理器选择固件，选择路径“xxx/Communication_Solutions_DVD_xxx/Firmware\CIFX”，如下图所示。选择CANopen对应的协议栈（注意主从站固件的区别），点击“打开”。

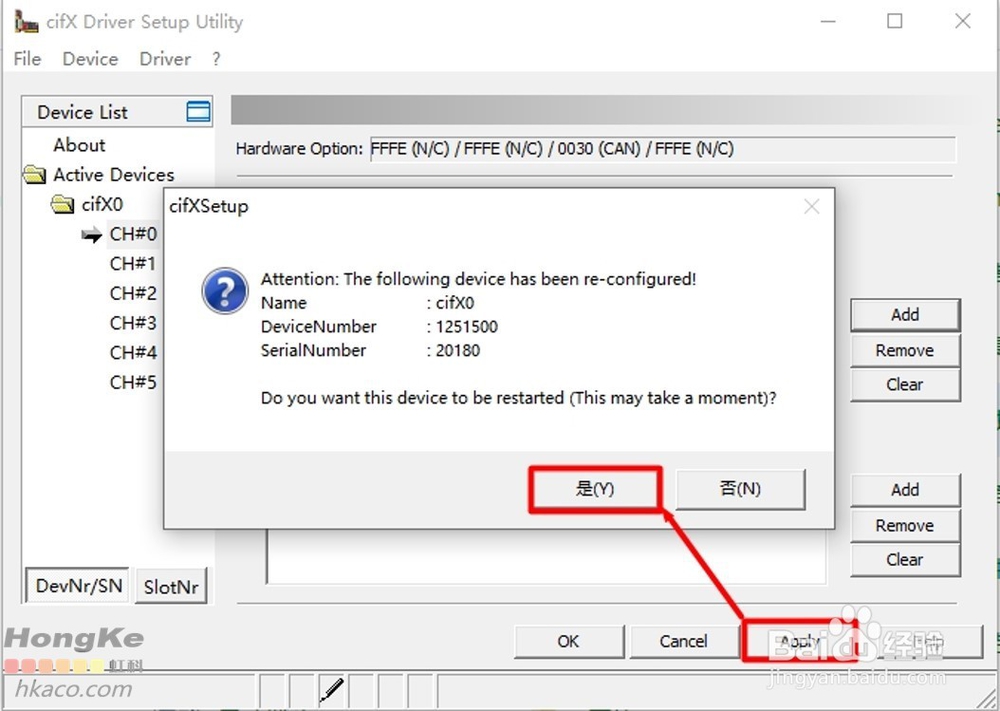

5、选择完CANopen固件之后，回到HK-cifX Setup的界面，点击“Apply” ->“Yes”，即可开始下载固件到板卡中去。

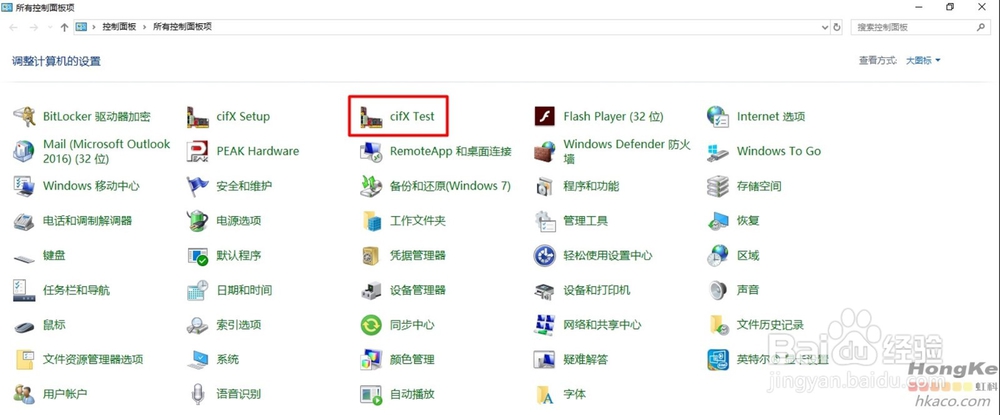

6、固件下载完成之后，可以从控制面板打开HK-cifX Test软件来查看板卡的固件信息。

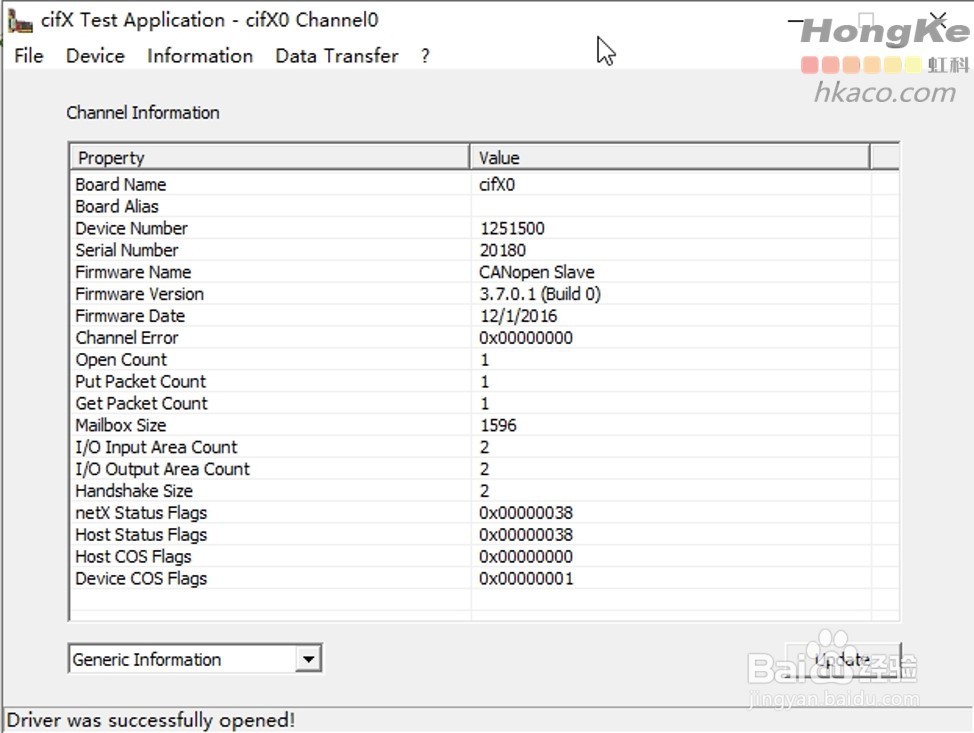

7、在cifX Test中选择“Device”->“Open”->“cifx0”->“channel0”，再选择“Information”->“Channel Information”即可打开如下所示界面，可以查看到板卡和固件的相关信息。
8、打开步骤1中安装的HKSYCON.net软件，即可开始对板卡的相关参数进行配置。软件界面如下图所示，左侧为工程文件预览，中间为总线网络拓扑图，右侧则为所有的备选设备。从右侧的“CANopen -> Gateway/Stand-Alone Slave”中选择“CIFX CO/COS”并拖到软件中间窗口的横线上，如下图红框所示。

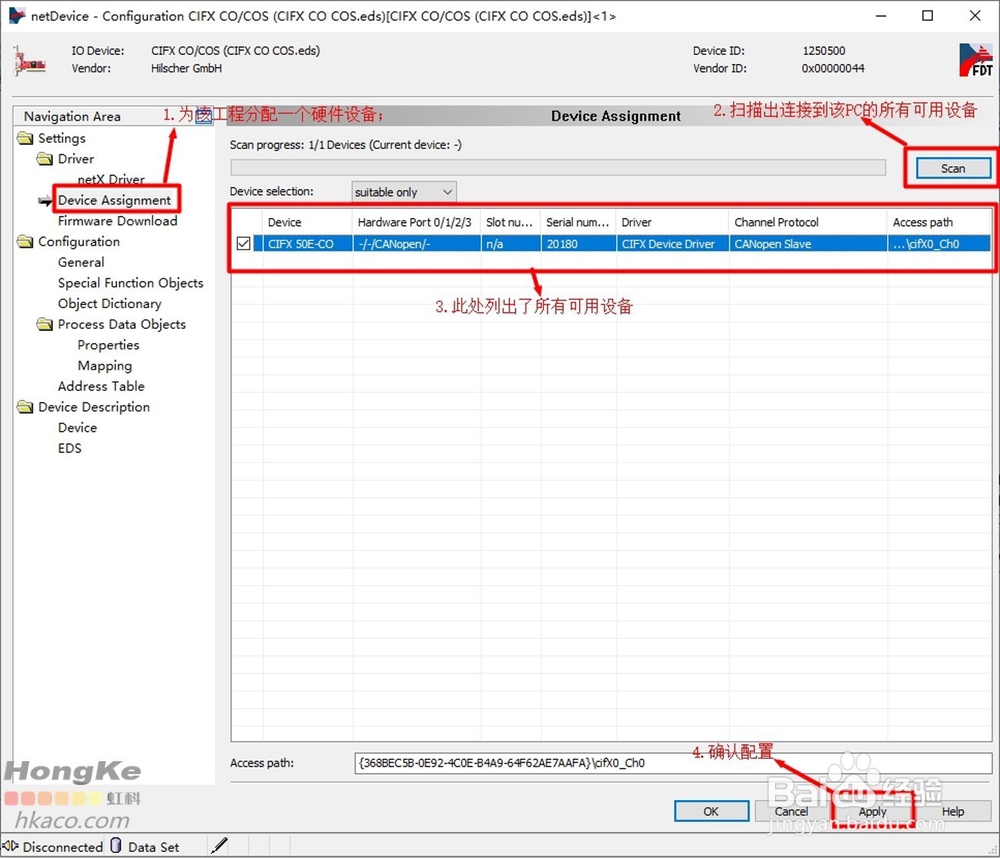

9、双击上图中的板卡图标，即可打开工程的配置界面。点击“Device Assignment”打开如下界面，为该工程分配一个实际的物理设备。“Scan”选项可以扫描出所有连接到电脑的板卡，并将其显示在下方的表格中；勾选对应需要使用的板卡，再点击“Apply”即可完成为工程分配板卡。

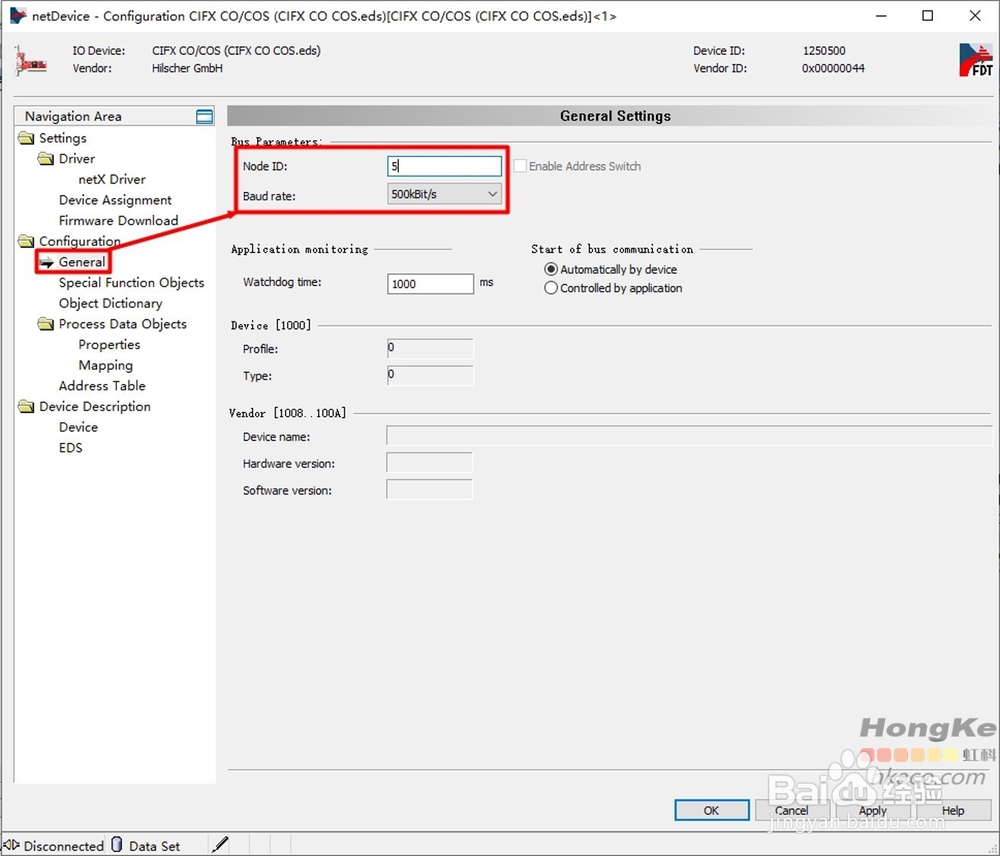

10、完成上述工作后，我们就可以为板卡的CANopen通讯参数进行配置。本次测试仅需要修改节点ID和波特率，其他保持默认即可。点击“Configuration -> General”打开如下界面，修改节点ID为5、下拉框中选择波特率为500kbit/s。

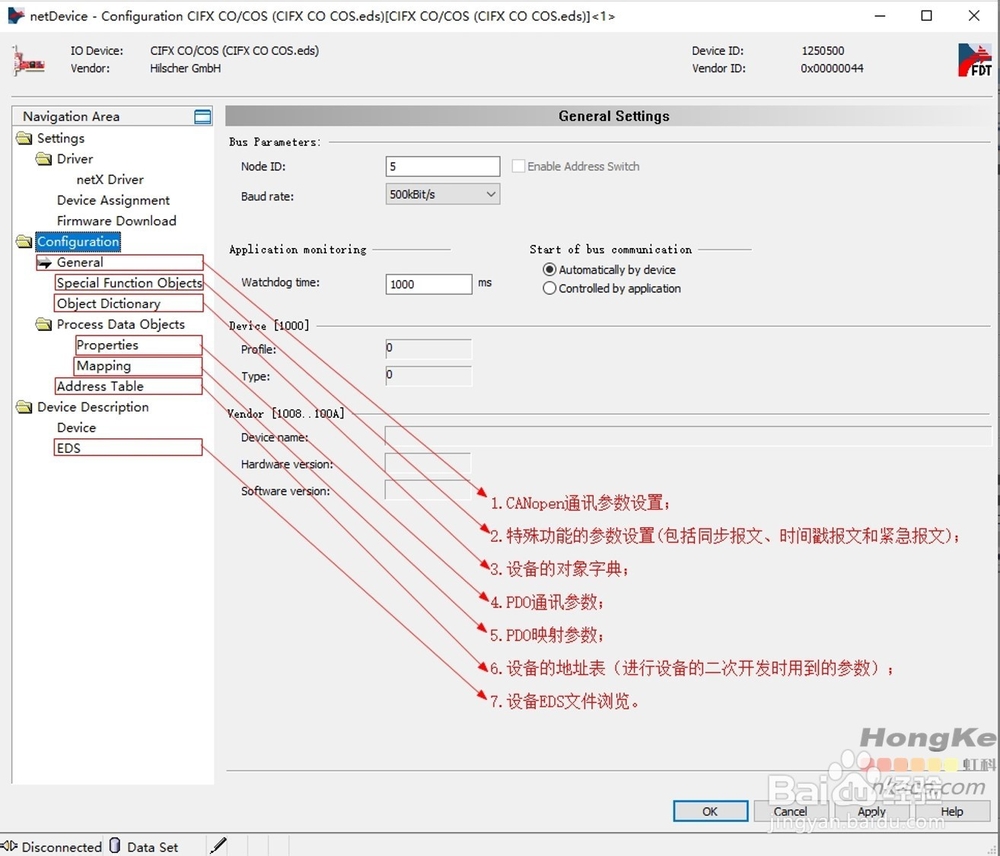

11、配置窗口中其他配置选项如下图所示，我们可以根据自己的实际应用修改相关部分。比如需要更多的PDO可以修改“Process Data Objects”下的内容、需要使能诸如SYNC等功能的时候可以修改“Special Function Objects”和“Object Dictionary”等。关于每一选项下的具体配置内容可以参考板卡的说明书。

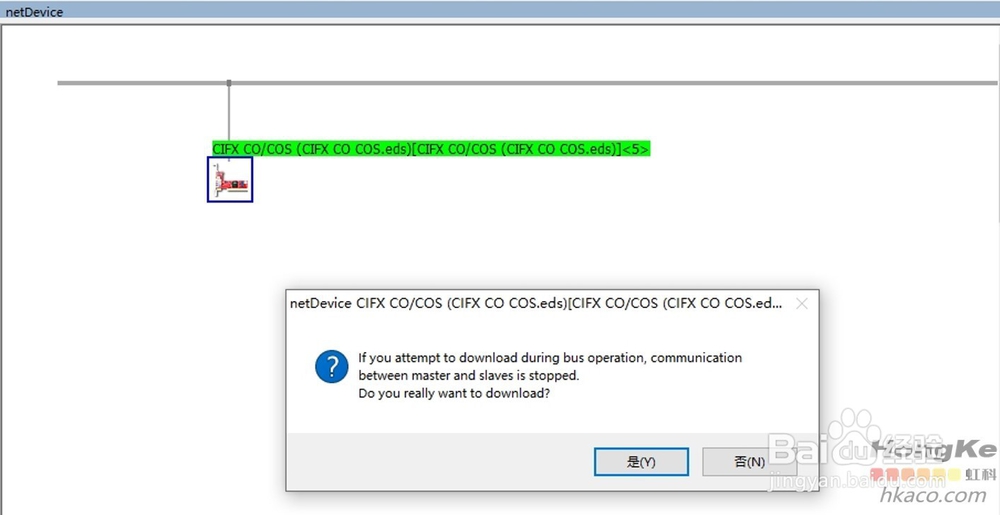

12、配置完成之后，点击“Apply”->“OK”返回SYCON.net工程界面，右键板卡图标并点击“Download”选项，出现下面的提示窗口，同时图标上板卡名称部分变成绿色，表示此时板卡处于在线调试状态；选择“Yes”开始把刚才的配置内容下载到板卡当中。

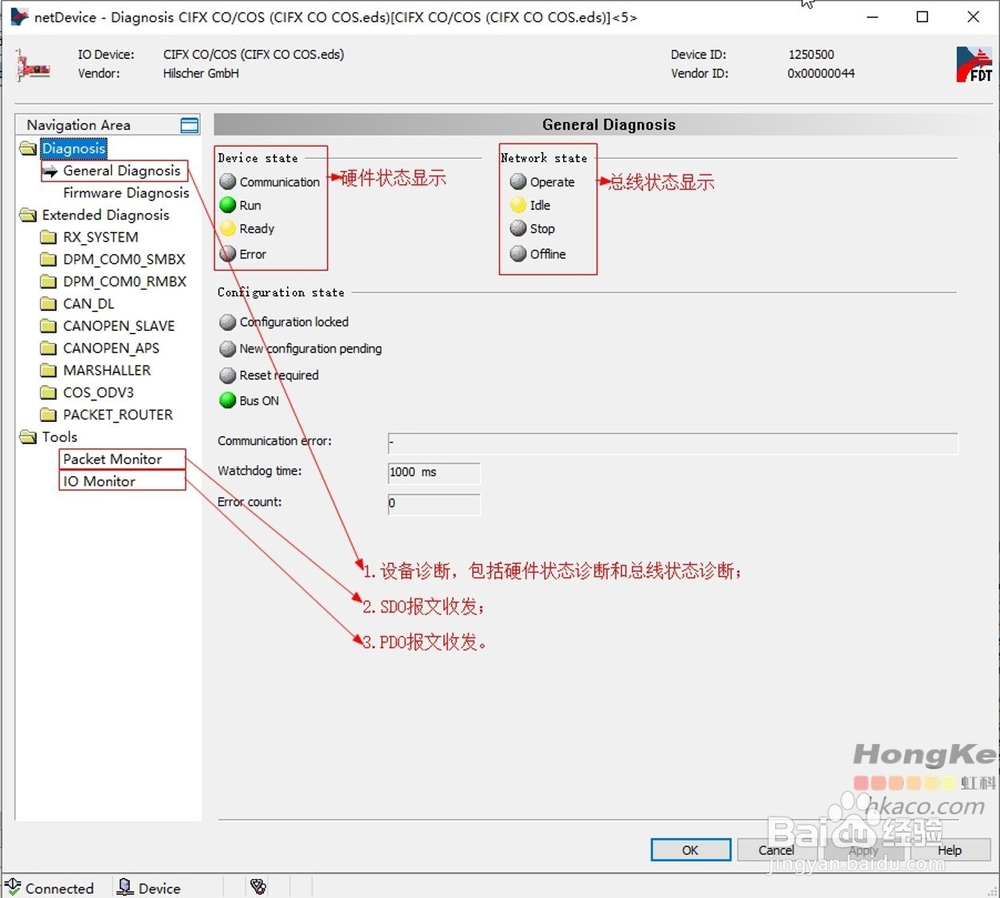

13、待下载配置完成之后，可以双击板卡图标进入在线瓢遥费涓调试的诊断窗口。该窗口中我们主要关注下图所示的3个选项。“General Diagnosis”选项中使用指示灯指示设备、总线和配置的状态，同时在发生错误时显示错误码；“Packet Monitor”和“IO Monitor”主要是收发服务数据和过程数据的，详情参见“关于IO Monitor和Packet Monitor”部分。至此我们完成了板卡的所有配置工作，下一步可以简单地测试CANopen协议栈的功能。

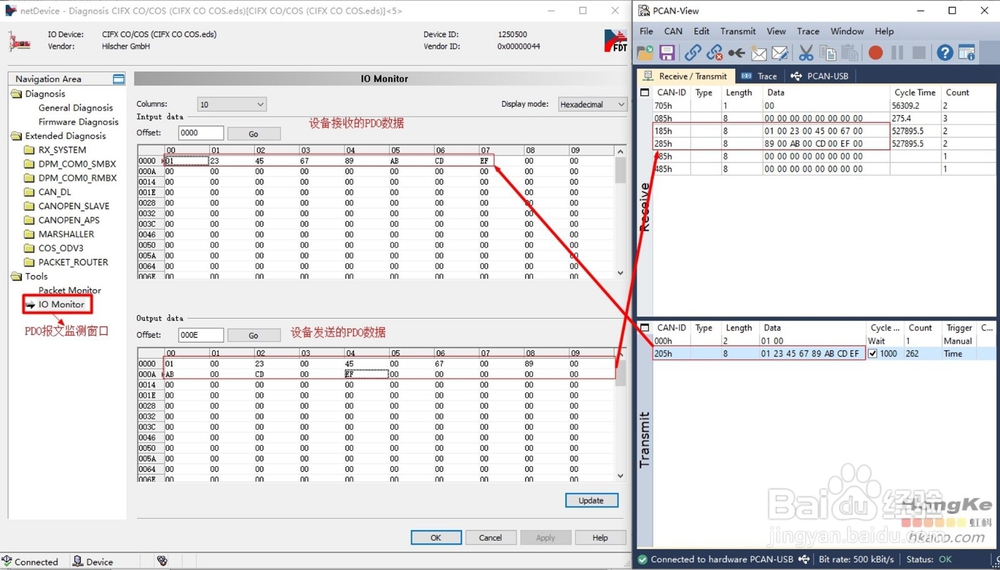

14、PDO的接收和发送测试。PDO的配置可以参考配置窗口中的“Process Data Objects”中内容。吾沲颊弋首先需要发送“Start-Up”报文，让设备进入OP状态；打开PCAN-View软件，如下图右侧所示，在下方的“Transmit”窗口中编辑一条PDO报文（报文ID 0x205），点击发送（选中报文后空格键发送或设置周期发送）；相应的我们可以在“IO Monitor”的“Input Data”表格中看到我们在PCAN-View中发送的数据。在如下图左侧所示的“IO Monitor”中的“Output Data”表格中，点击每一个字节可以进行数据的编辑；编辑完成之后点击“Update”按钮，则我们可以在PCAN-View的“Receive”窗口中看到我们编辑的数据通过PDO发送给了我们。

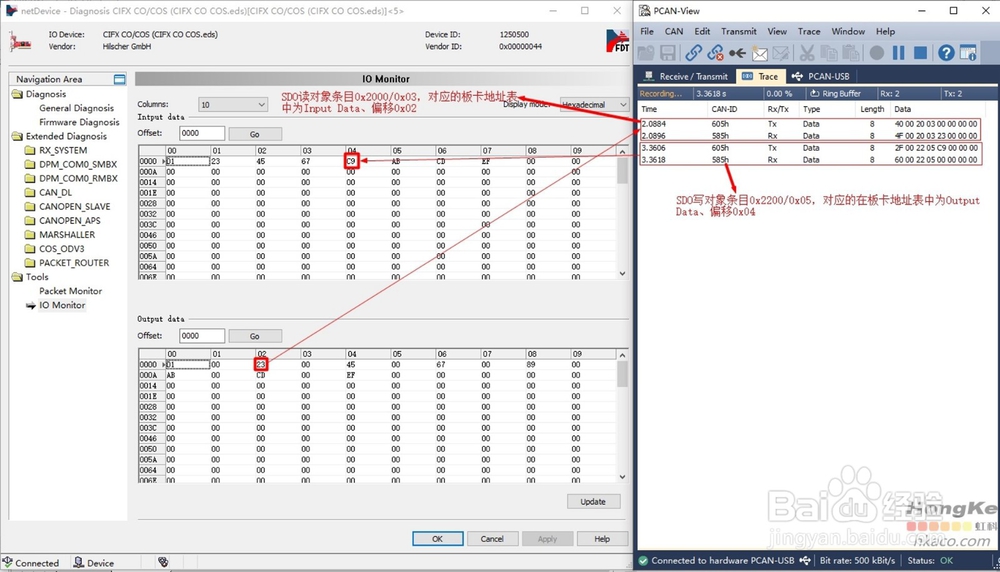

15、SDO的读和写请求测试。如下图右侧所示，上面两条为SDO读请求和应答，下面两条为SDO写请求和应答，读写的都是PDO的数据，可以在IO Monitor中对应窗口中找到，图示亦有说明。
