CAD中如何创建及使用块的命令

我们在使用CAD画机械图或电气图时，很多时候会遇到画重复的图形，这时候CAD中的创建块、插入块的命令就十分好用了。 这里来教大家在CAD中如何创建块和插入块？

工具/原料

CAD版本：CAD 2014

电脑系统：Win 7

创建块

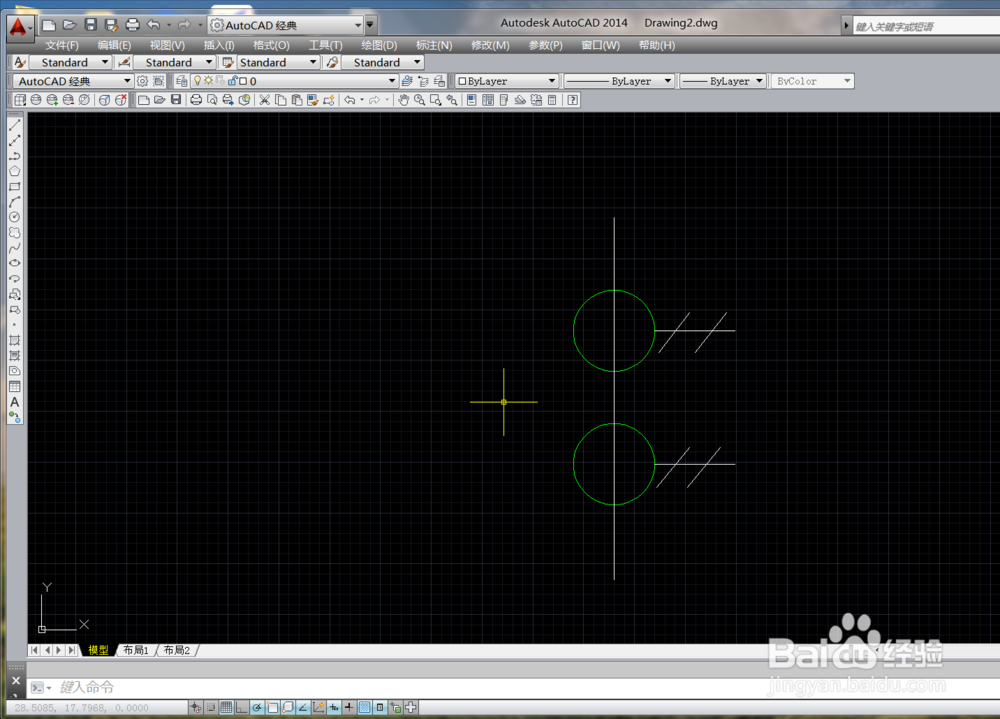

1、第一步：打开【CAD 2014】，在图纸上绘制需要创建块的图形。

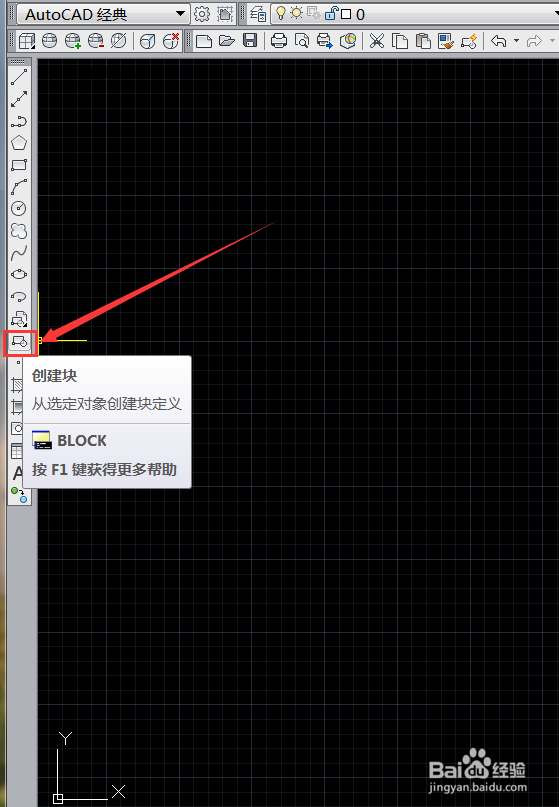

2、第二步：在绘图界面左方快捷操作栏中点开【创建块】，如下图所示

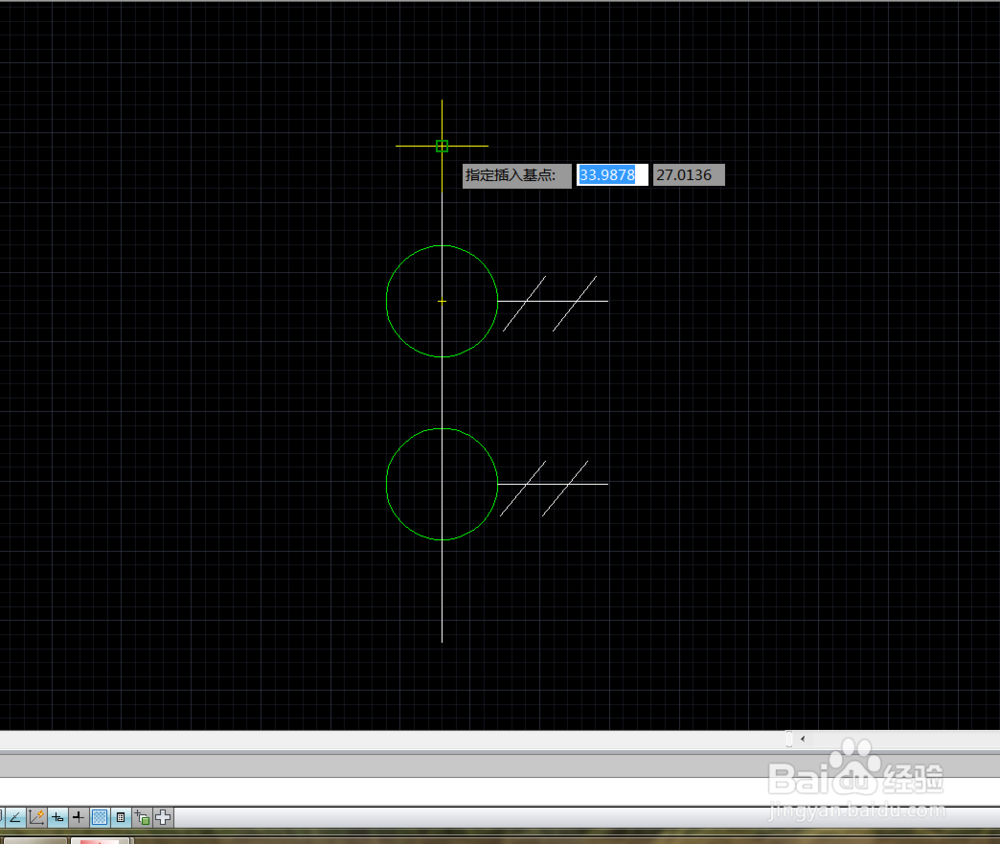

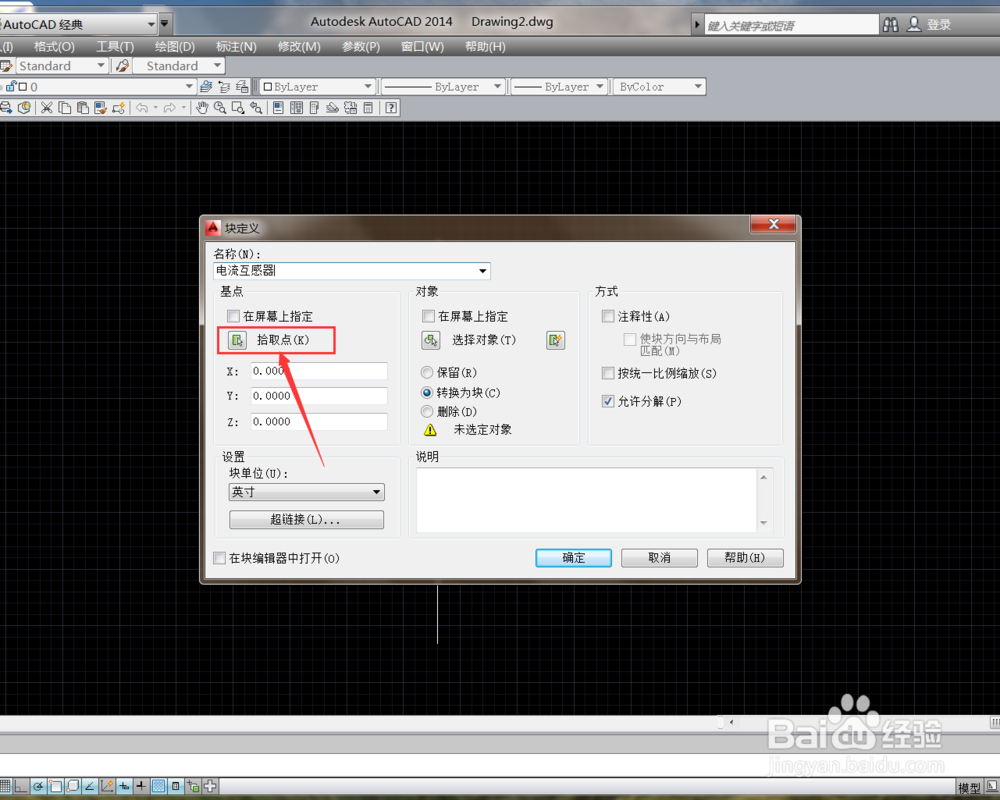

3、第三步：在【块定义】界面中，点击【拾取点】，然后移动光标在图形中指定拾取点，如下图所示

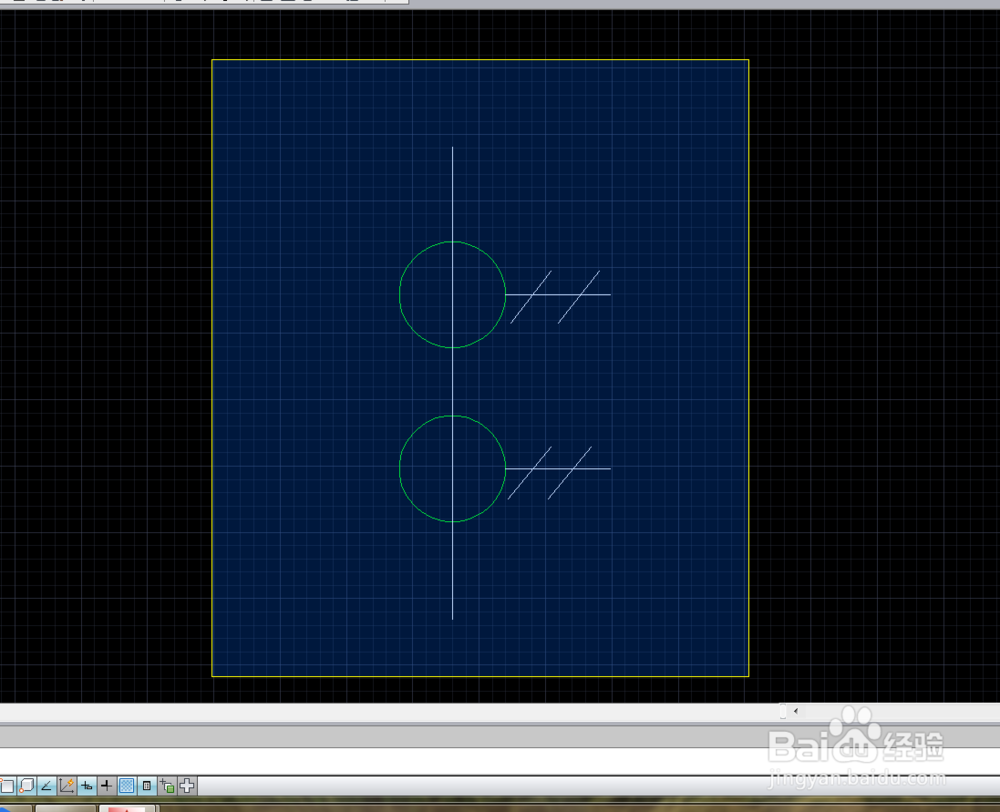

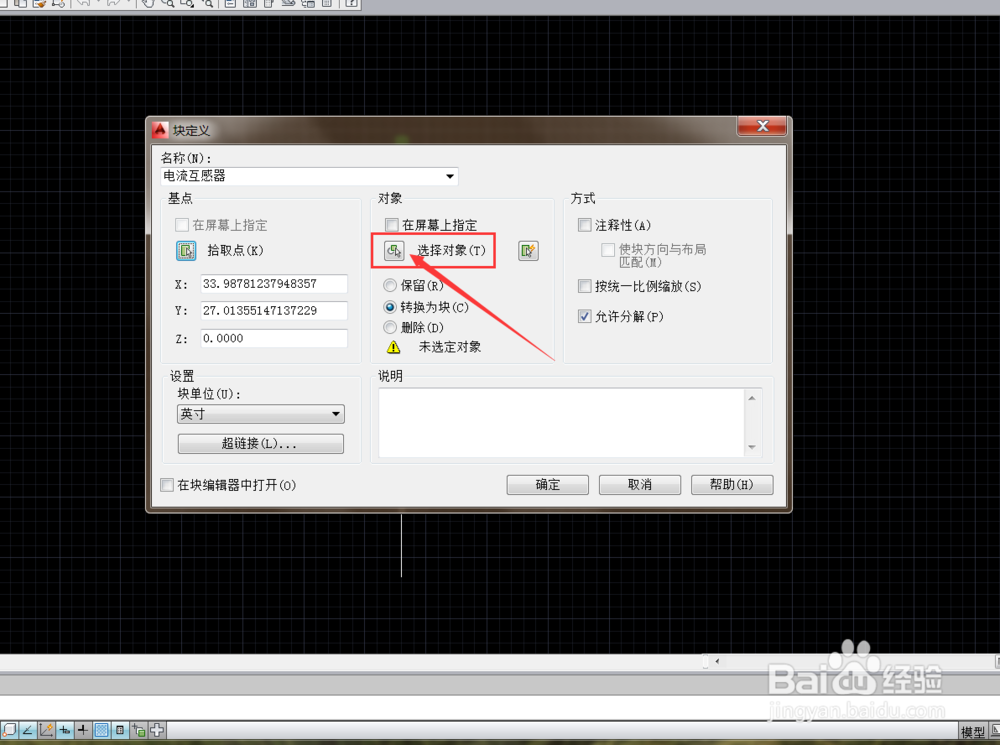

4、第四步：在【块定义】界面中，点击【选择对象】，然后按住鼠标左键全选该图形，如下图所示，再点击【回车键】

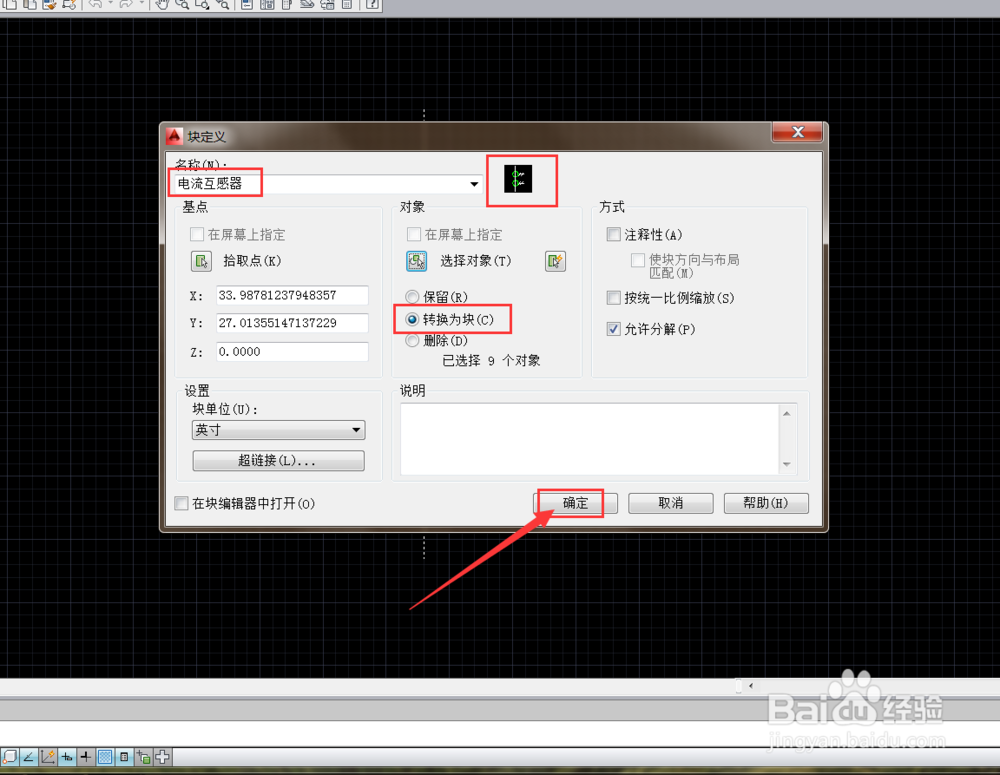

5、第五步：在重新返回的【块定义】界面中，名称一栏输入块名称，然后点击【转换为块】，如下图所示。最后点击【确定】即可完成创建块

插入块

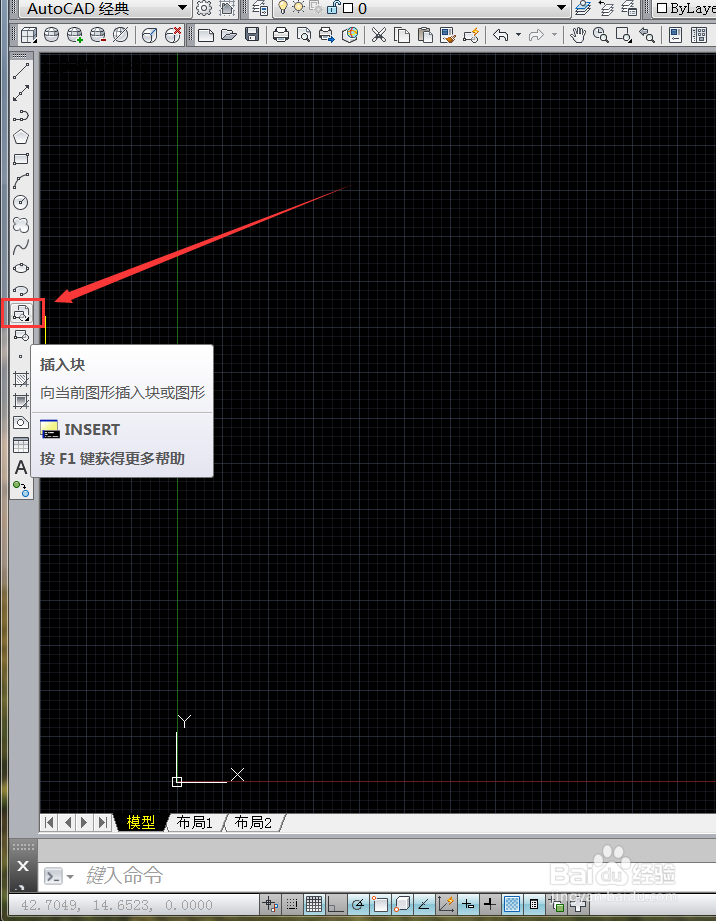

1、第一步：在绘图界面左方快捷操作栏中点开【插入块】，如下图所示

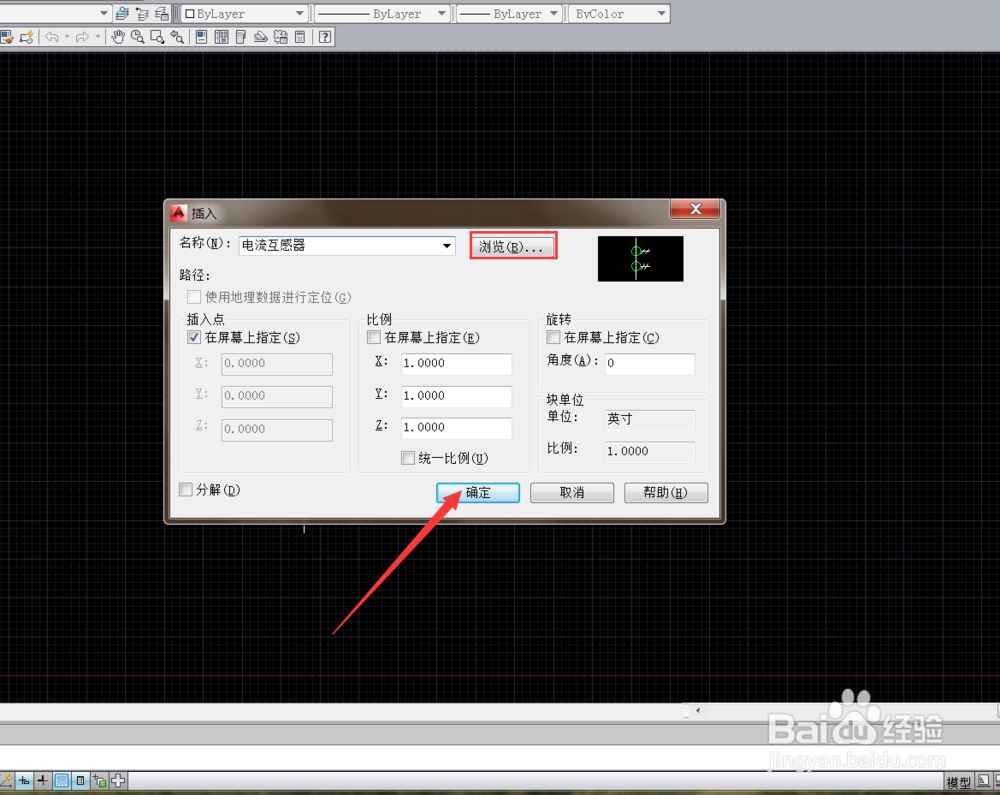

2、第二步：在弹出的页面中，点击【浏览】，找到新创建的块，再点击【确定】，如下图所示

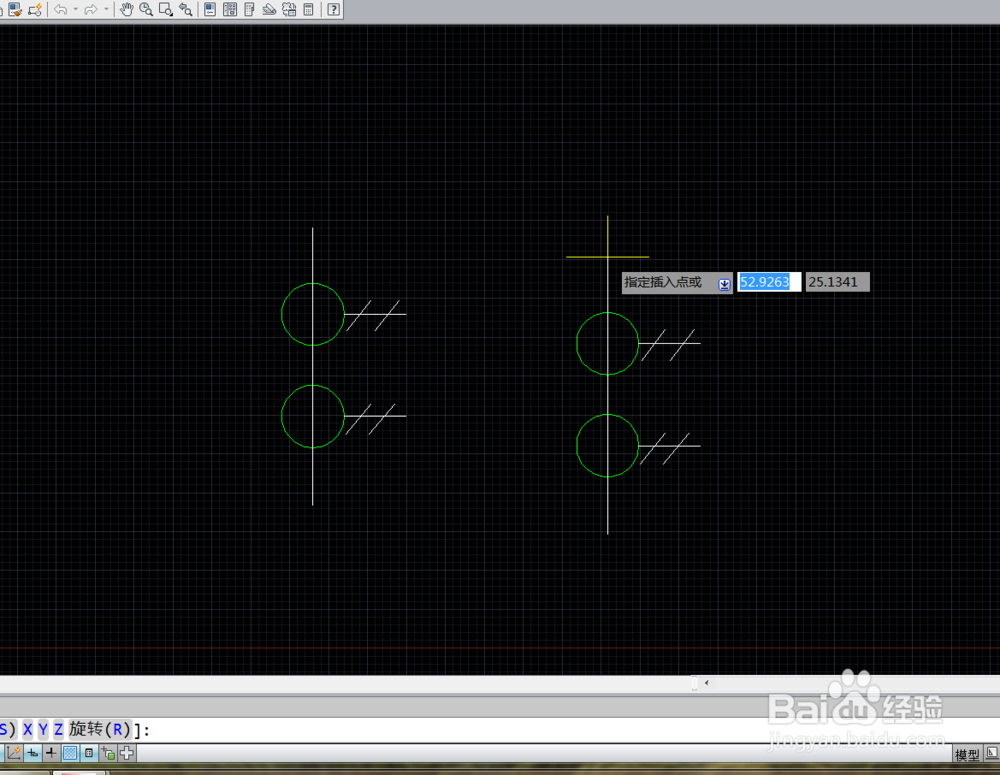

3、第三步：移动光标，在图纸的指定位置点击鼠标左键即可插入新建的块
