Origin如何制作和分解多屏图

1、（1）双屏图

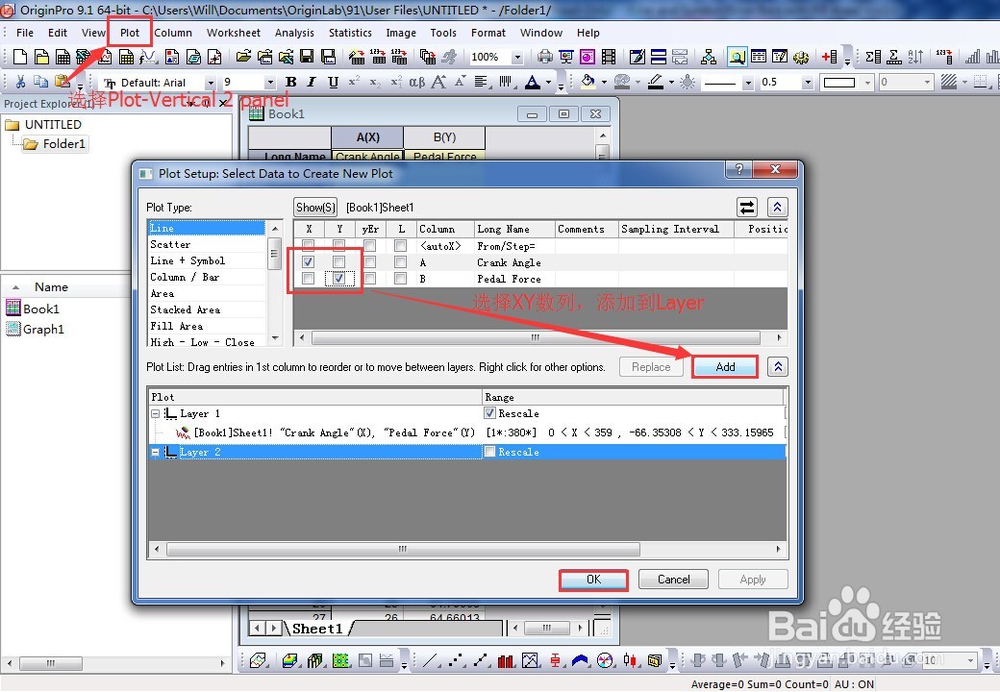

执行Plot-Multi Curve-Vertical 2 Panel，弹出如图所示的对话框，选择XY数据，添加到Layer1和Layer2，点击Add就可以。

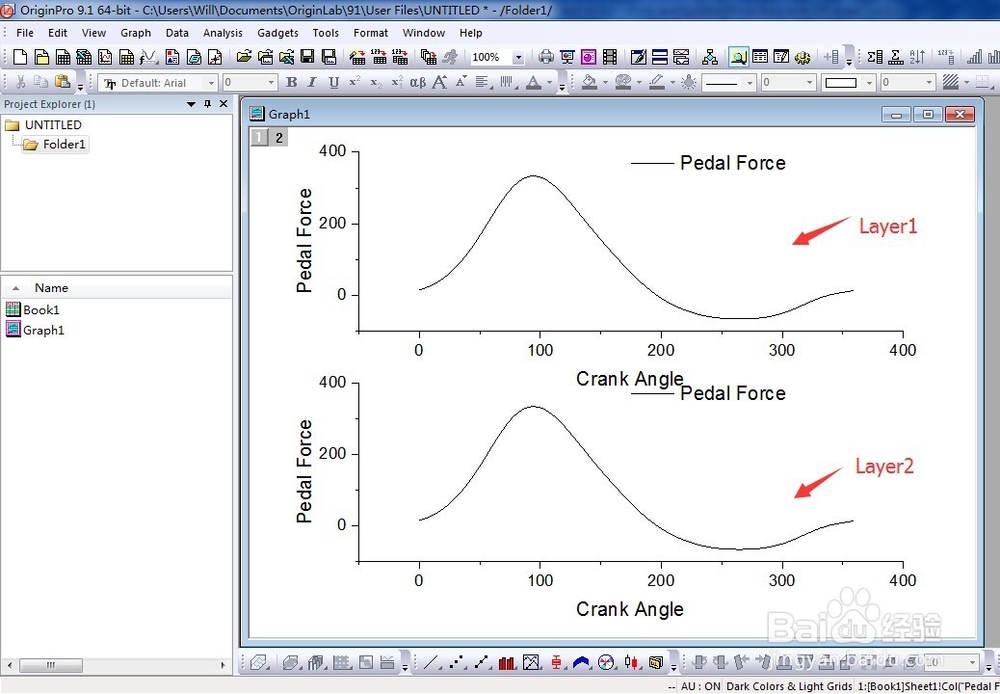

2、点击OK，如图所示为垂直双屏图。上下分别为Layer1和Layer2。

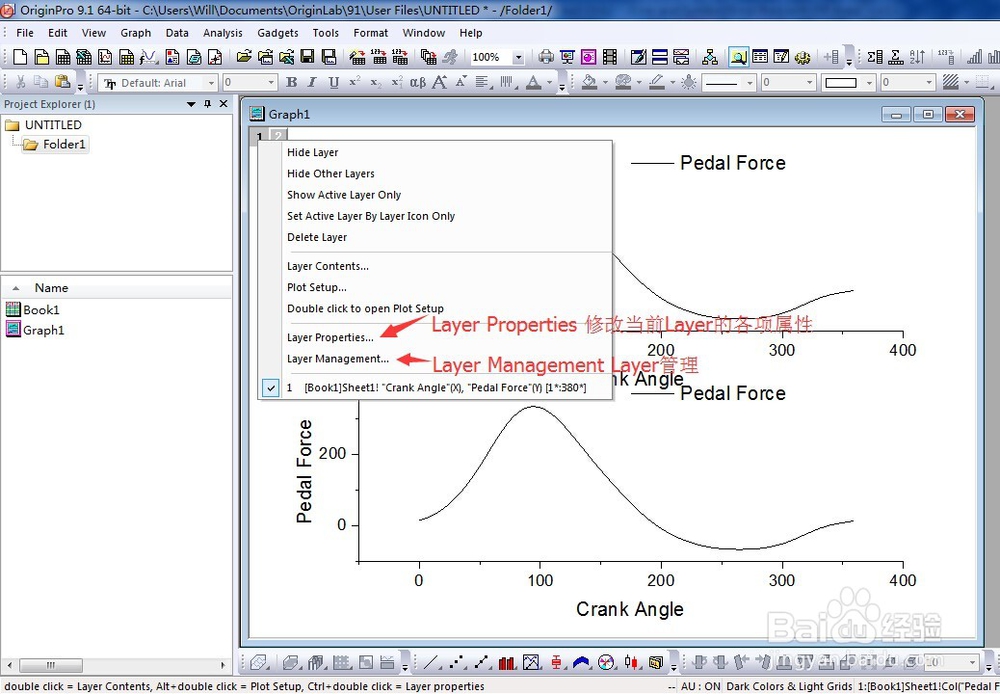

3、在GraphLayer pr左上角右击弹出如图所示的菜单，图中常用的功能就是Layer Properties可修改当前Layer的各项属性，Layer Management用于管理Layer。

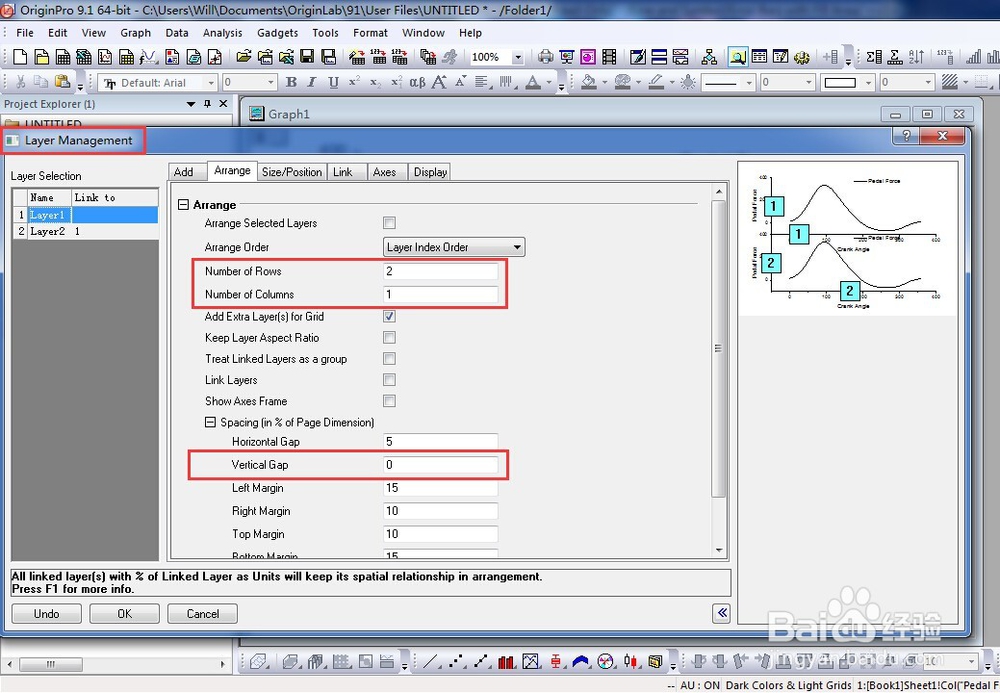

4、点击Layer Management弹出如图所示的对话框，其中Arrange为1列2行，我们将Vertical Gap改为0。

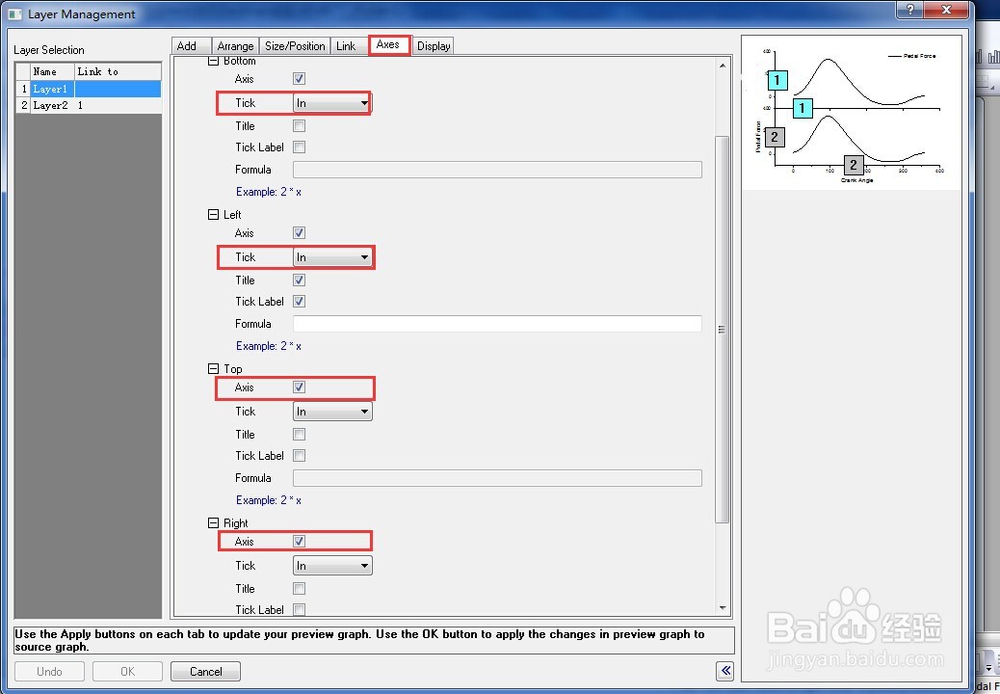

5、选择Axes选项，如图所示修改上下左右轴线的属性，添加Top和Right轴线。

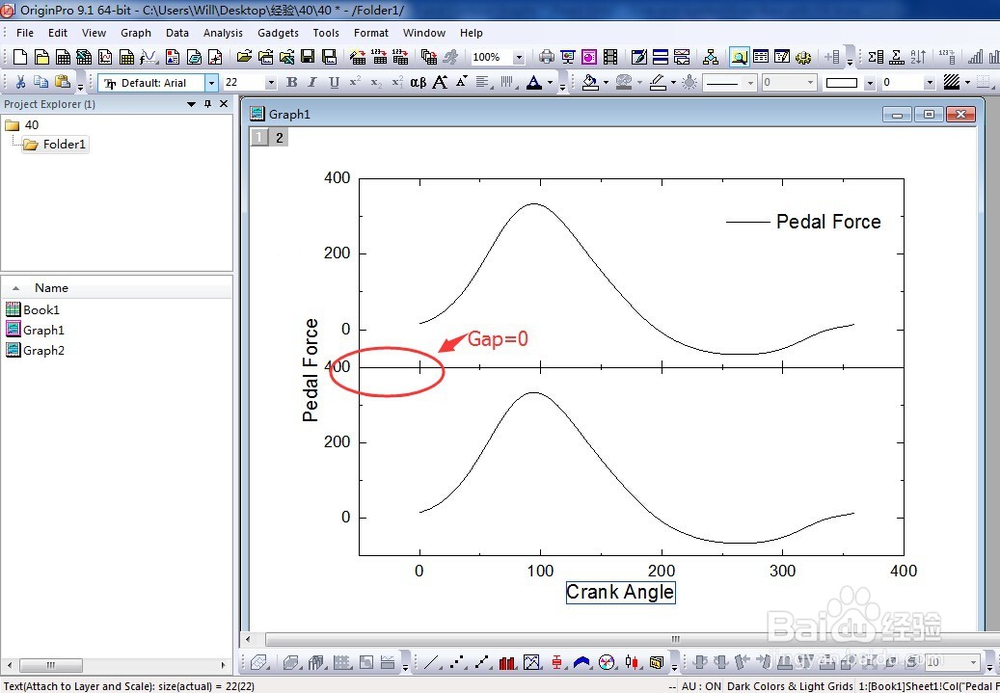

6、如图所示为修改之后的双屏图。

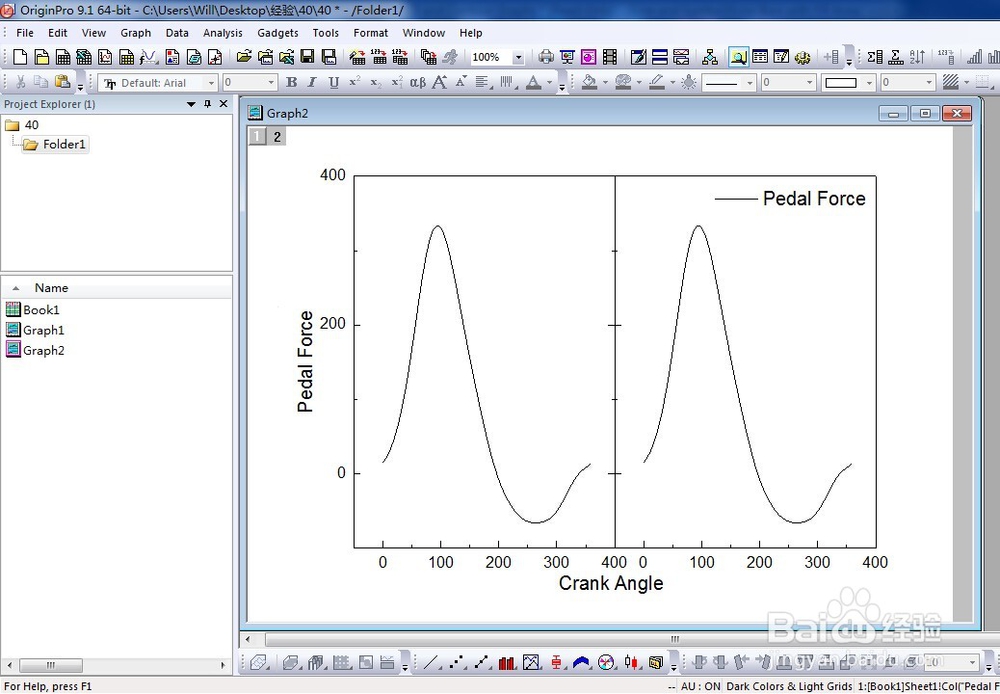

7、如图所示为水平双屏图，其制作方法和垂直双屏图类似，只是Gap只是修改Horizonal Gap=0。

1、（2）4屏图与9屏图

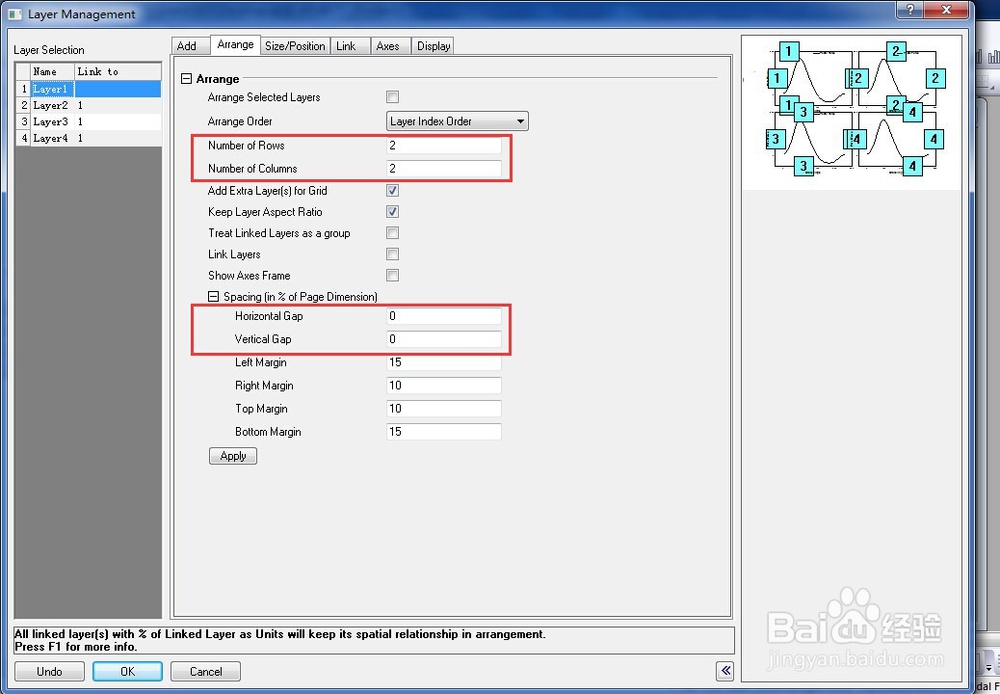

执行Plot-Multi Curve4 Panels，如图4屏图为2行2列，将Horizonal Gap和Vertical Gap改为0.

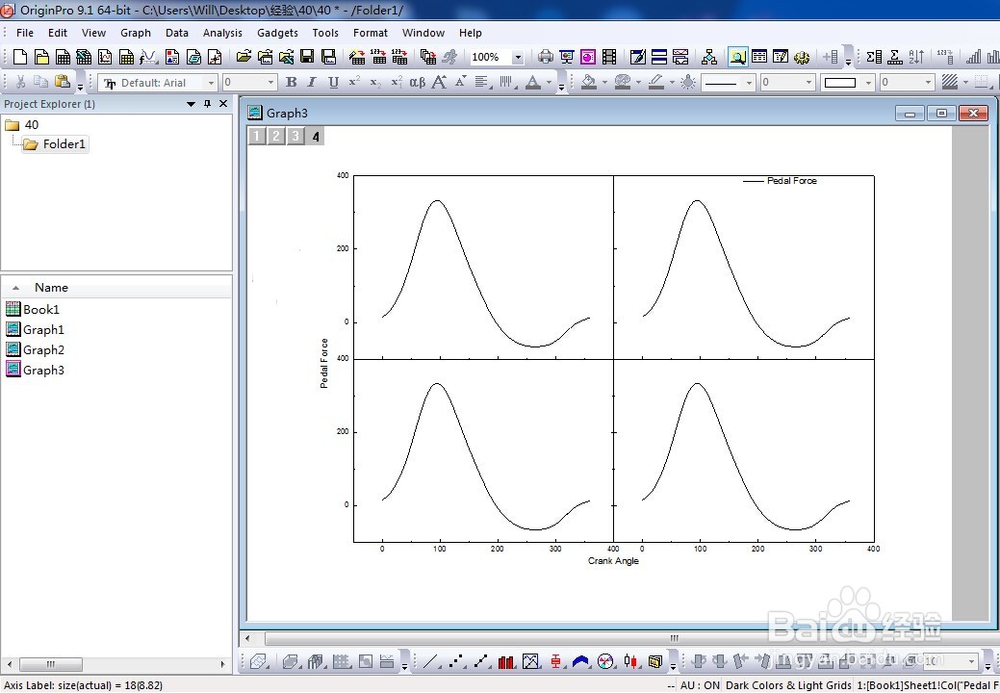

2、如图为修改之后的4屏图。

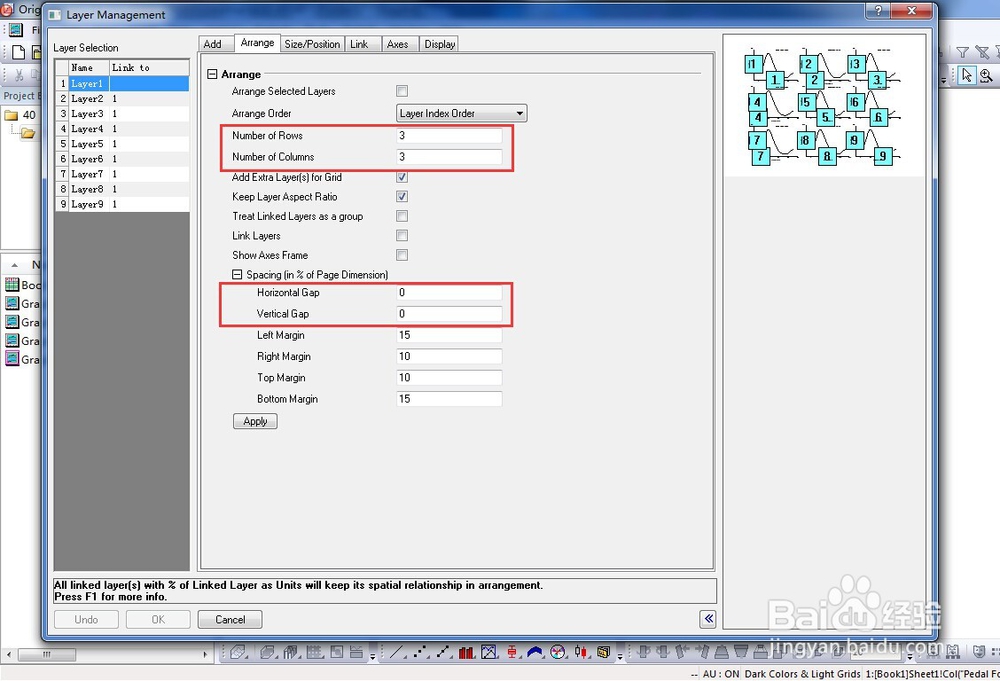

3、执行Plot-Multi Curve-9 Panels，如图9平涂为3行3列，同样将Horizonal Gap和Vertical Gap改为0。

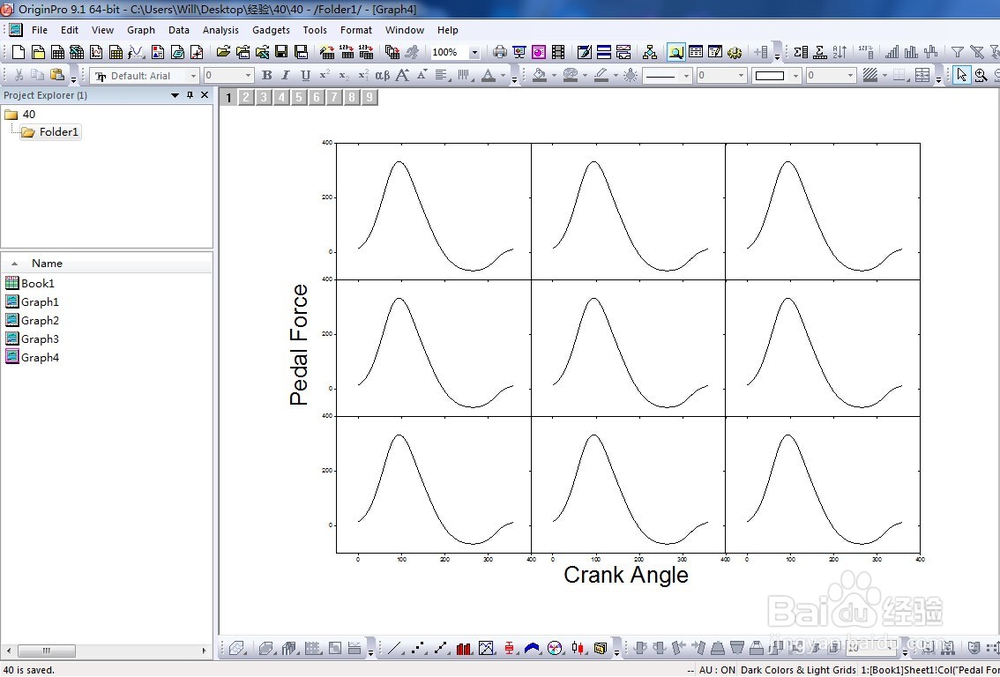

4、如图为修改之后的9屏图。

1、 （3）重叠多屏图

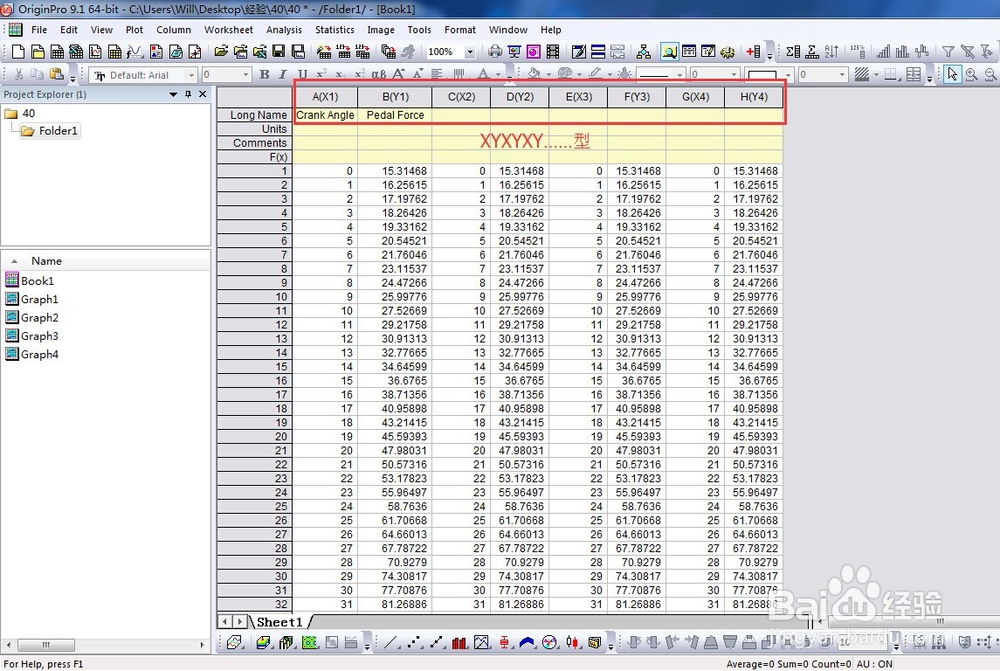

如图为重叠多屏图的初始数据，XYXYXY格式。

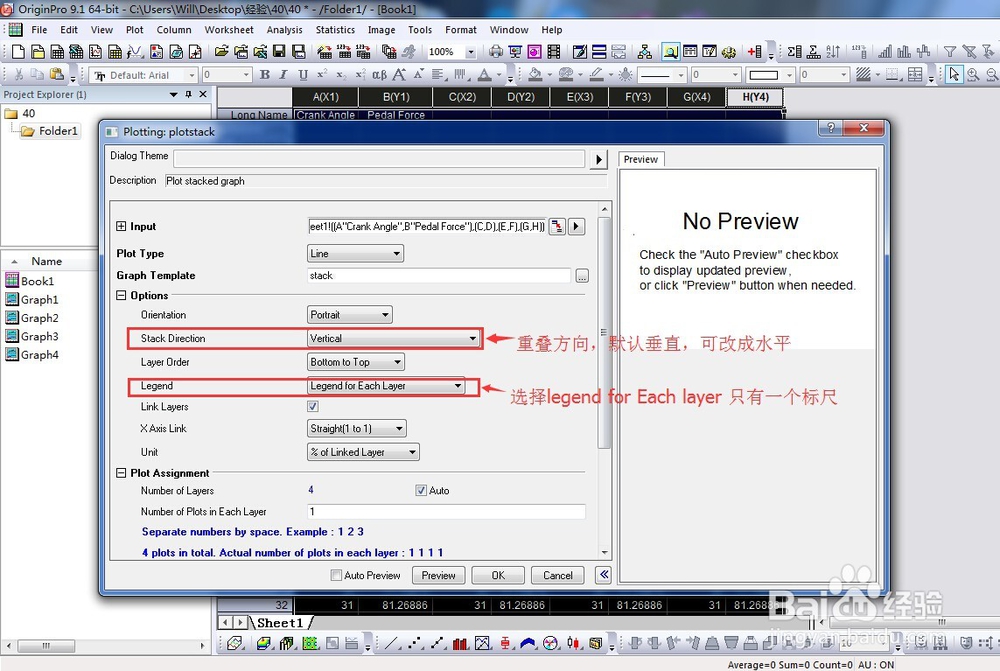

2、执行Plot-Multi Curve-Stack，如图为弹出的对话框，图中Stack Direction可以修改重叠方向，默认垂直，可改成水平。Legend选项选择Legend for Each Layer则生成的图形中只有一个Legend。

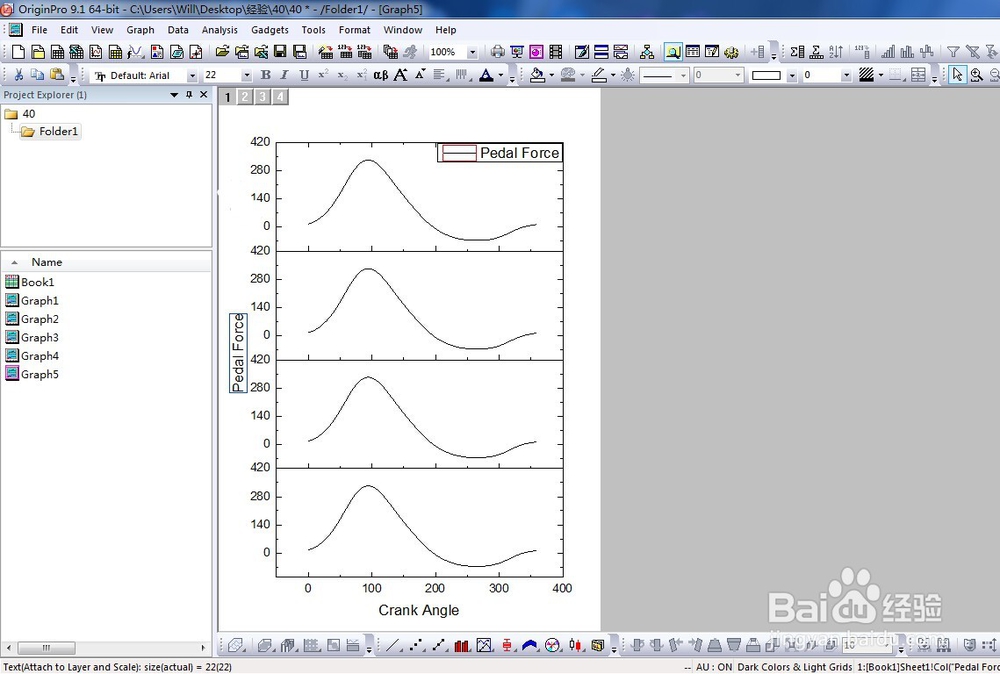

3、如图为生成的重叠多屏图。

1、 （4）带标签的多屏图

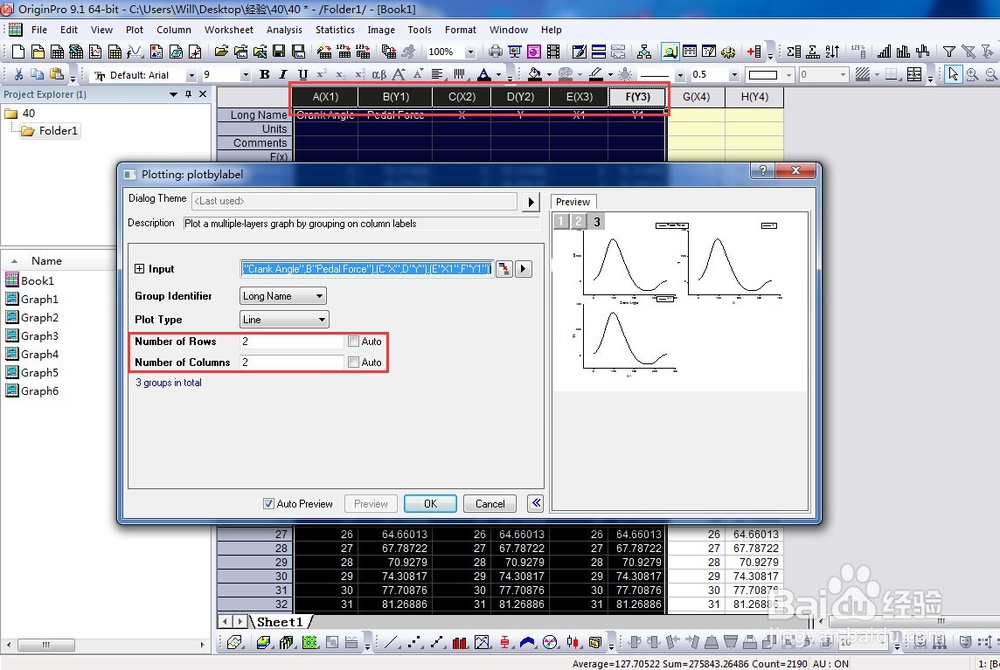

选择初始数据，执行Plot-Multi Curve-Multiple Panels by Label，弹出如图所示的对话框，选择列数和行数。

2、如图为带标签的多屏图。

1、（5）将单层图形转换为多层图形

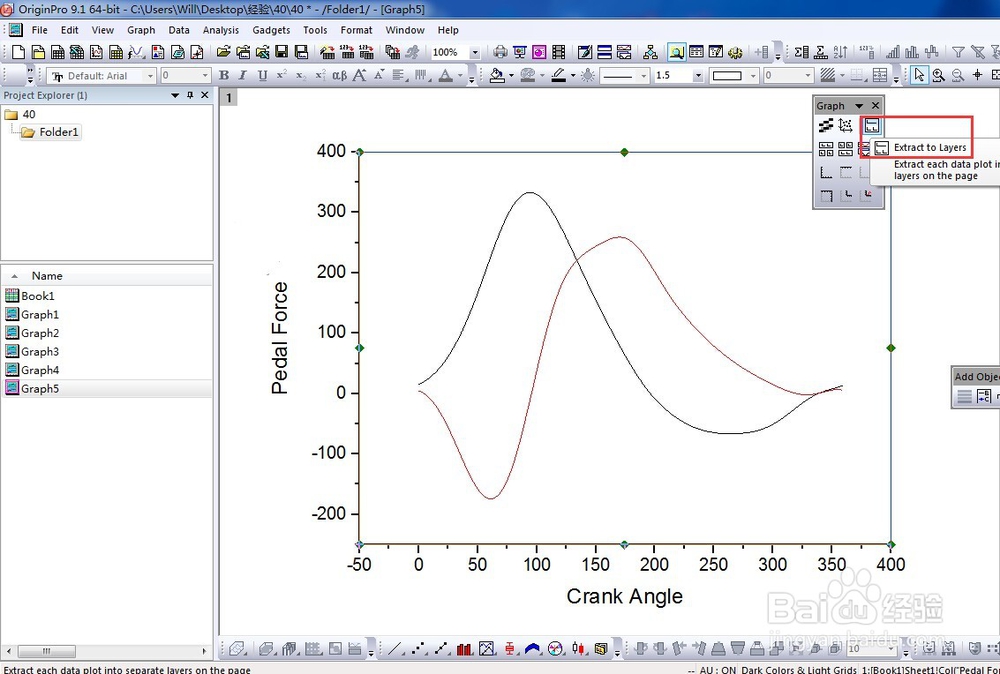

如图为单层图形，执行Graph-Extract to Layers。

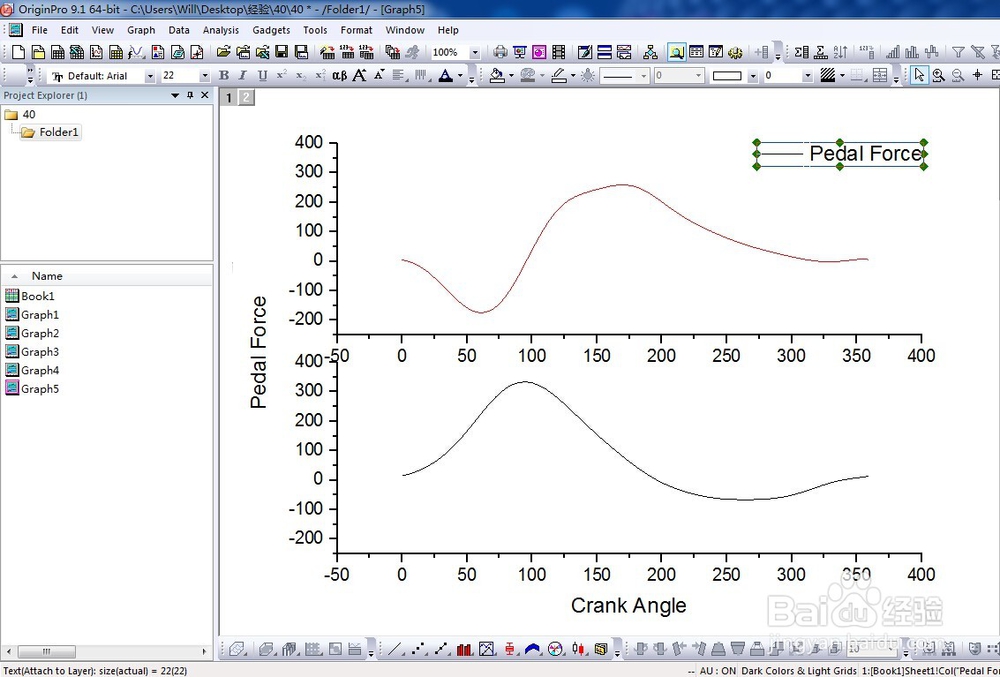

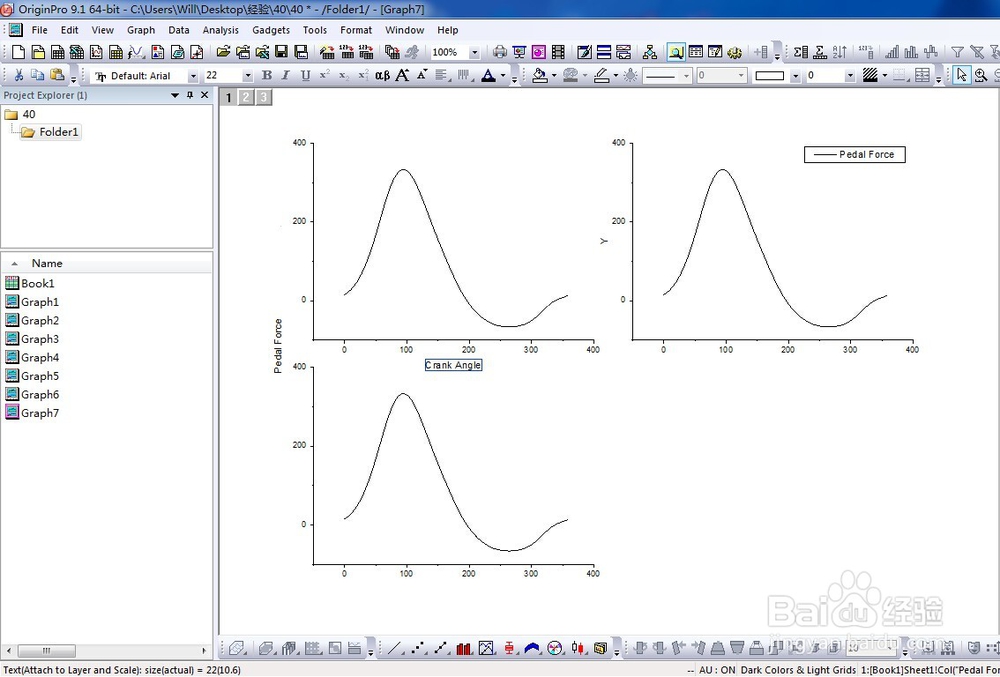

2、得到如图所示的多层图形。

1、（6）将多层图形转换为多个Graph

执行Graph-Extract to Graph，弹出如图所示的对话框，其中Extract Layers中的冒号：分隔始末图层序号，如2:4则分解2、3、4三个图层。可以选择是否Keep Source Graph（保留原图形）和是否Full Page for Extracted（全图显示已分解的图形）。

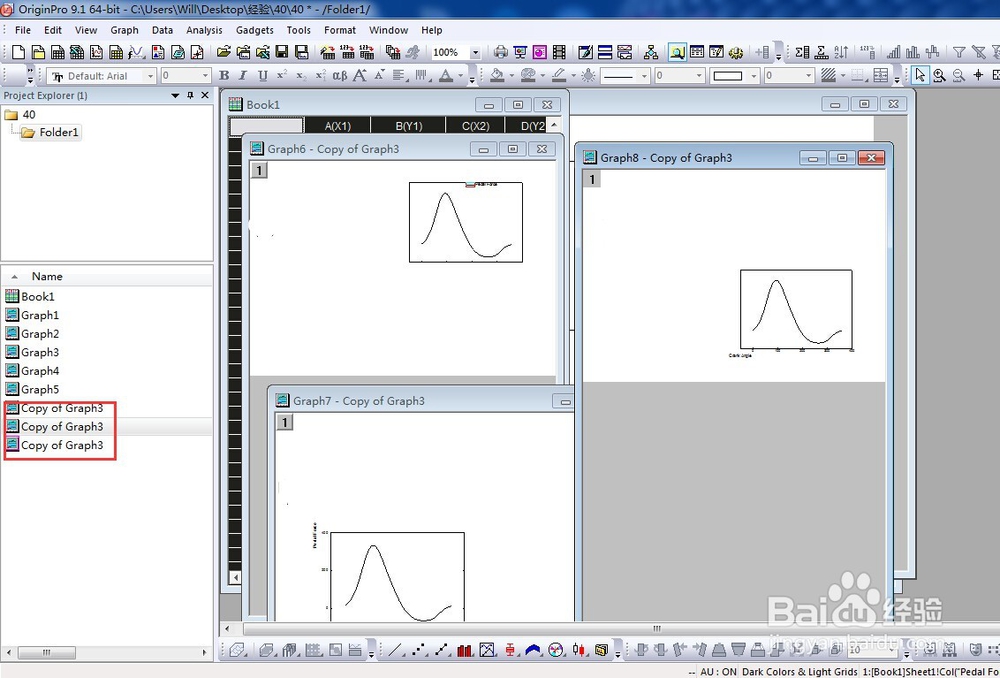

2、如图所示为分解之后的图形。
