OrCAD16.6转PADS9.5 Logic的详细方法

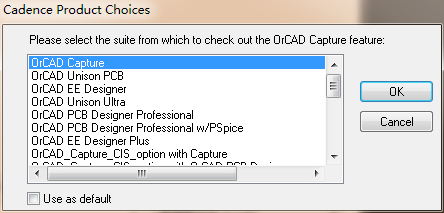

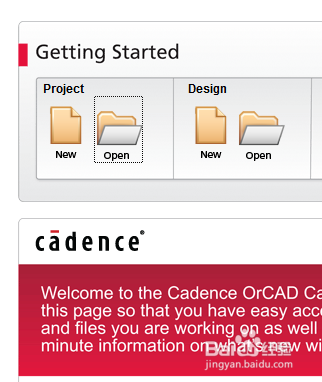

1、第一步,打开OrCAD Cupture,选择Design里的Open.

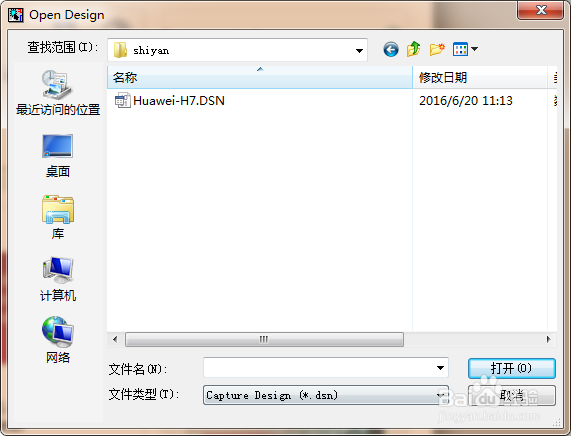

2、第一步,选择后缀名为DSN的文件,

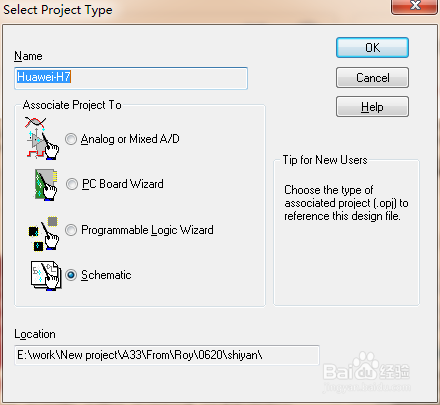

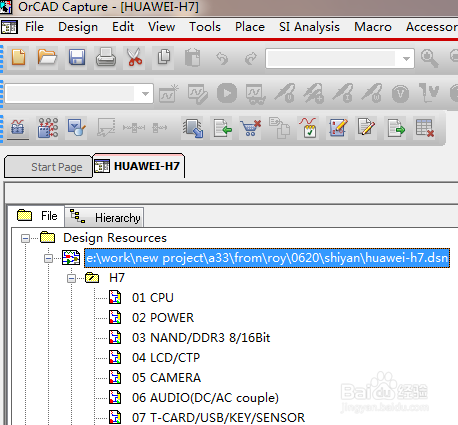

3、第三步,选择最后一个schematic(只设计原理图).

4、第四步,转低版本16.2,这个时候一定要选中第一行整个文件.点击另存为Save As.

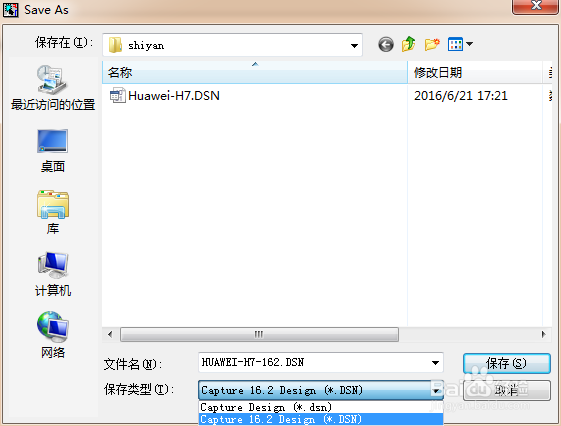

5、第五步.选择保存类型为16.2.如图.点击确定.为了方便区别和不要覆盖掉原文件,就在文件名中增加162来做区别.生成另一个新文件.

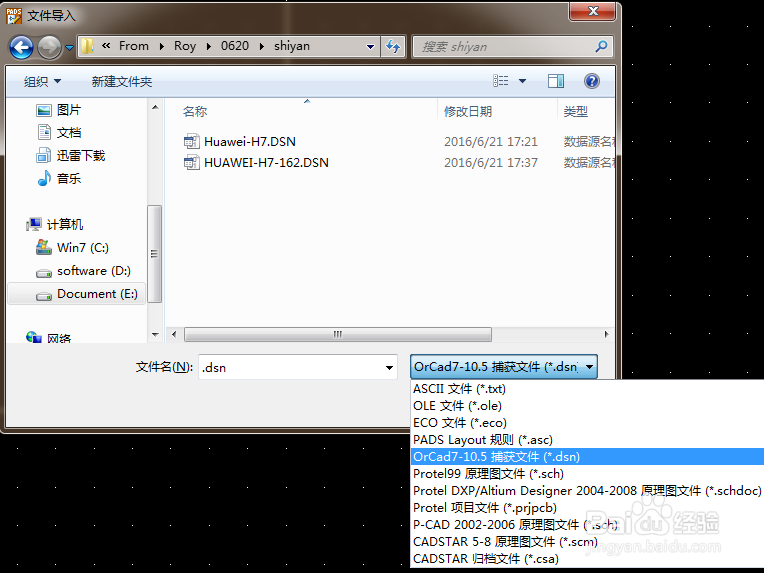

6、第六步,打开PADS Logic.文件-->导入-->DSN文件.

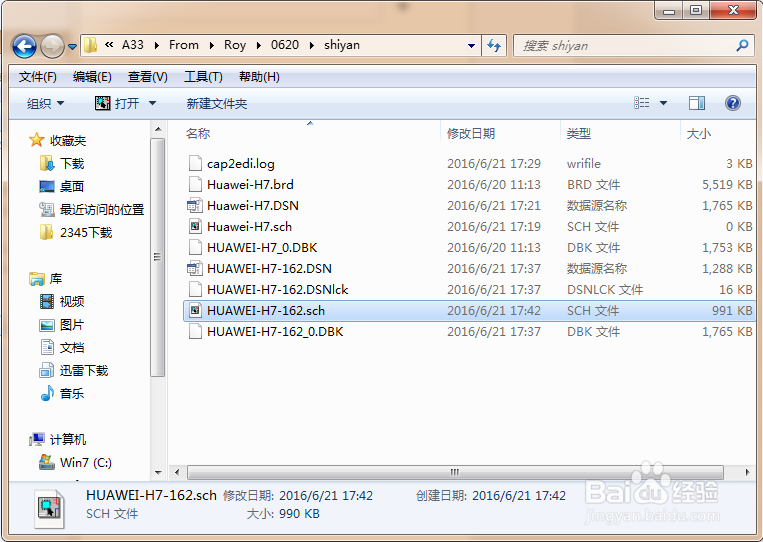

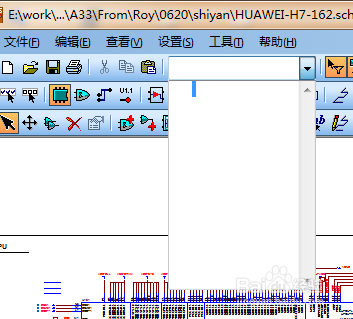

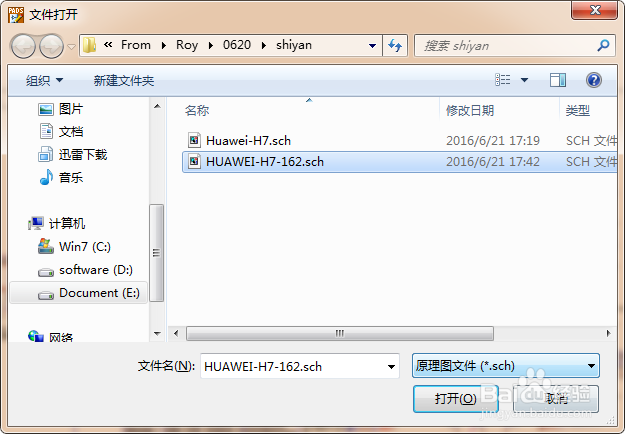

7、第七步,这个时候导入的文件我们发现是不能用的.在分页选择下拉框里是看不到每一页的标题的.也佯镧诱嚣只有一页,这个时候就要注意了,这个也是关键.怎么办呢?是不是导入失败了.大家不要着急.我们打开刚才操作的文件夹,这个时候发现,里面多了一个以sch后缀的文件.这就是我们要的东西了.

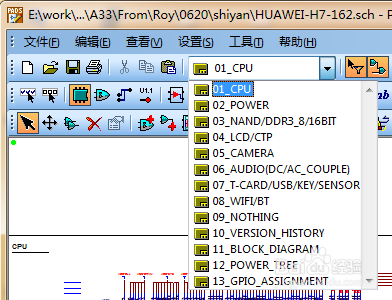

8、第八步,关掉PADS Logic.重新打开.再用正常打开的方式打开后缀名为sch的文件,就可以打开转换过来的原理图了.大家请看,共13页,可以正常使用,也可以同遘抟斟喏步到PADS Layout.设计布局就方便多了.(关于Allegro16.6转PADS9.5的方法.请参考我的另一篇经验)
