Docker+OpenvSwitch走进VxLAN的世界

1、一.概述1.环境：2台linux机器(host1和host2)，发行版是kali2.0，内核版本是 4.3 。每台机器都安装 Docker 、 OpenvSwitch (ovs)。2.host1和host2分别启动 1个ubuntu 的docker容器。3.网络结构： 3.1：host1的 eth0 ： 192.168.2.1 ，host1里面的docker容器ip地址是 10.1.2.3 3.2：host2的 eth0 ： 192.168.2.2 ，host2里面的docker容器ip地址是 10.1.2.4 3.3：host1和host2的eth0可以ping通。4. 目标是在2个不同宿主机的docker容器之间建立VxLAN隧道，让它们可以通信 ！

2、二.安装基本软件1.安装docker并获取ubuntu镜像sudo apt-get install docket.iosudo docker pull ubuntu2.安装openvswitch和ovs的docker辅助脚本sudo apt-get install openvswitch-switc //OpenvSwitch项目提供的支持 Docker 容器的辅助脚本 ovs-dockerwget https://github.com/openvswitch/ovs/raw/master/utilities/ovs-dockerchmod a+x ovs-docker

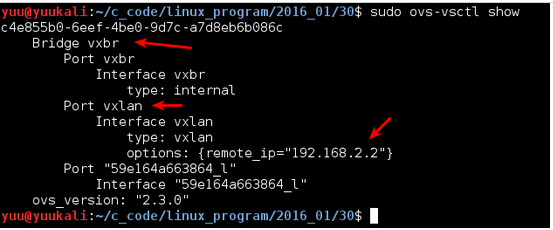

3、三.配置1.在host1上面用ovs创建一个虚拟网桥，并给网桥一个ipsudo ovs-vsctl add-br vxbrsudo ifconfig vxbr 10.1.2.1/242.给网桥添加一个vxlan类型的端口，remote_ip就是 host2的eth0 地址！！！sudo ovs-vsctl add-port vxbr vxlan -- set interface vxlan type=vxlan options:remote_ip=192.168.2.23.启动一个没有以太网卡的docker容器sudo docker run --net=none --privileged=true -it ubuntu并记下这个容器的ID，我这里是： b062406bc6b6 。此时在这个容器里面ifconfig只能看到一个lo的设备。4.给容器机指定一个eth0并绑定到宿主机的vxbr网桥sudo ./ovs-docker add-port vxbr eth0 b062406bc6b6此时回到容器里面，ifconfig会看到出现了一个eht0。给它一个ip：ifconfig eth0 10.1.2.3/245.查看ovs配置sudo ovs-vsctl show我们可以看到vxbr网桥上面有 3个端口 ，一个是 自己跟本机通信 (这里是本机的eth0)的端口，一个是vxlan的端口，最后一个是 docker 容器机的eth0。host2配置跟上面差不多，把host2的虚拟网桥vxbr改为10.1.2.2/24，vxlan的remote_ip改成host1的192.168.2.1，host2的docker容器机ip改为10.1.2.4/24

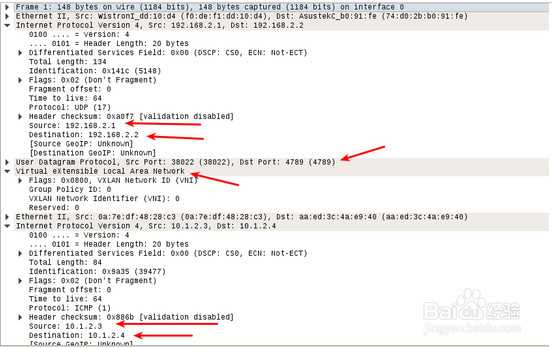

4、四.验证此时的网络结构：host1的eth0：192.168.2. 1 ，vxbr：10.1.2. 1 ，docker容器机的eth0：10.1.2. 3 。docker容器的eth0在host1的vxbr上面。host2的eth0：192.168.2. 2 ，vxbr：10.1.2. 2 ，docker容器机的eth0：10.1.2. 4 。docker容器的eth0在host2的vxbr上面。在host1的docker容器机里面ping host2的docker容器机， wireshark抓包 ：
