AUTOCAD2015三维绘图实例：[3]羹匙绘制一

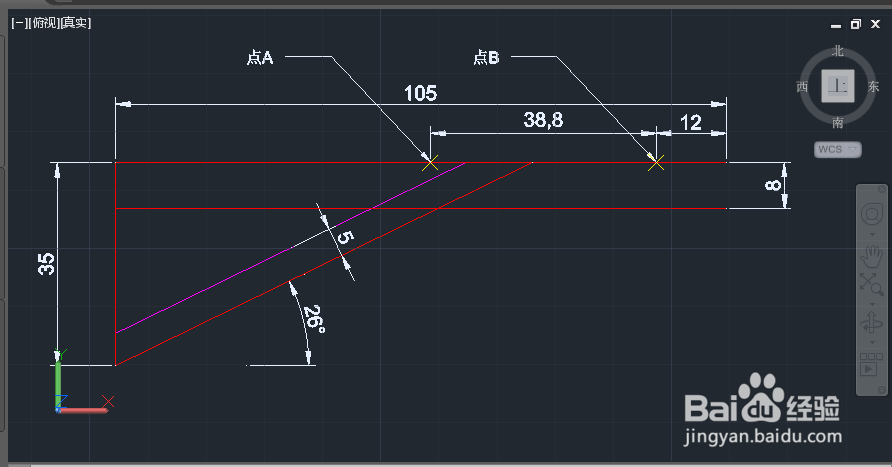

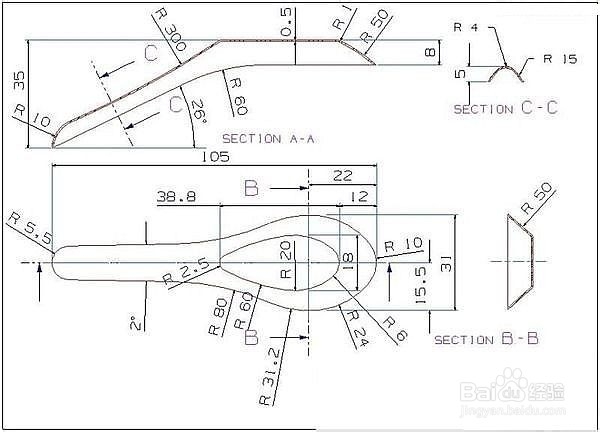

1、下图一为网络给出原图，打开AUTOCAD2015软件，如下图二所示绘制构造线。

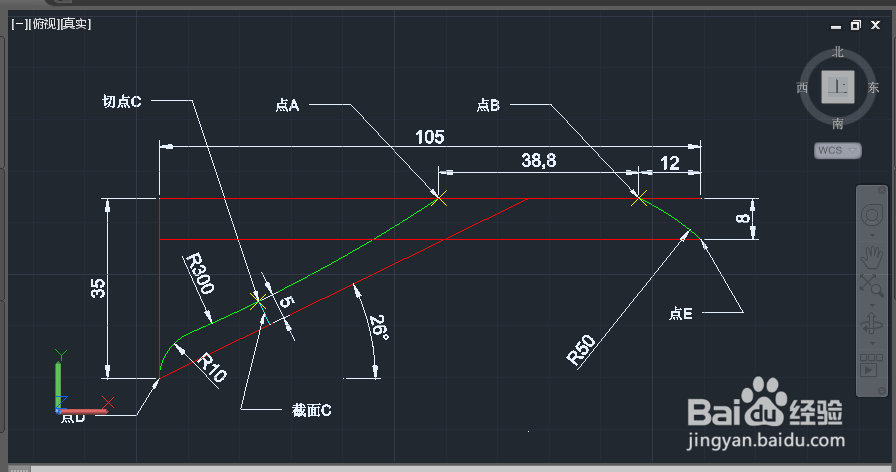

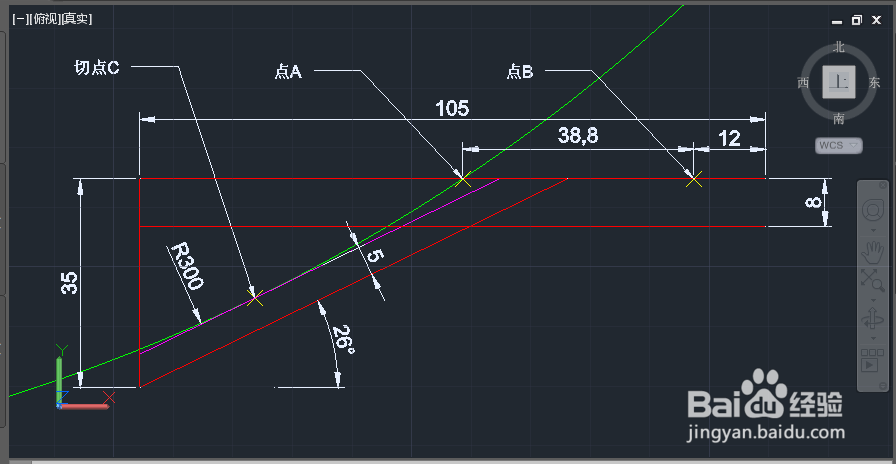

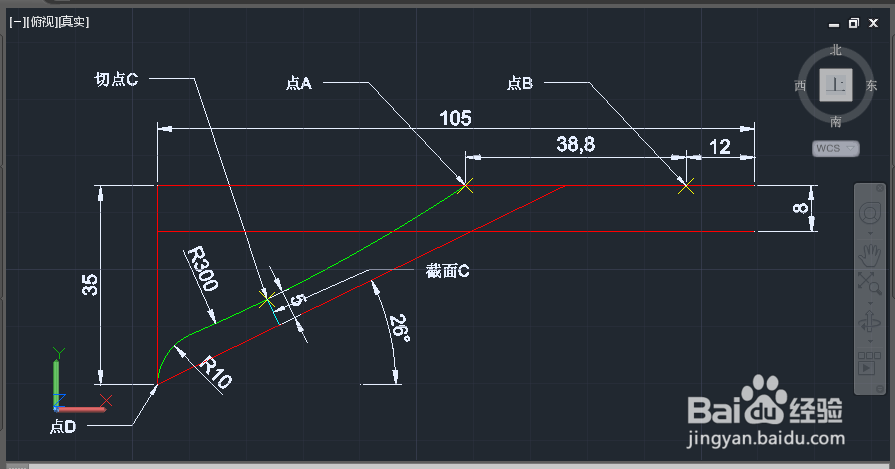

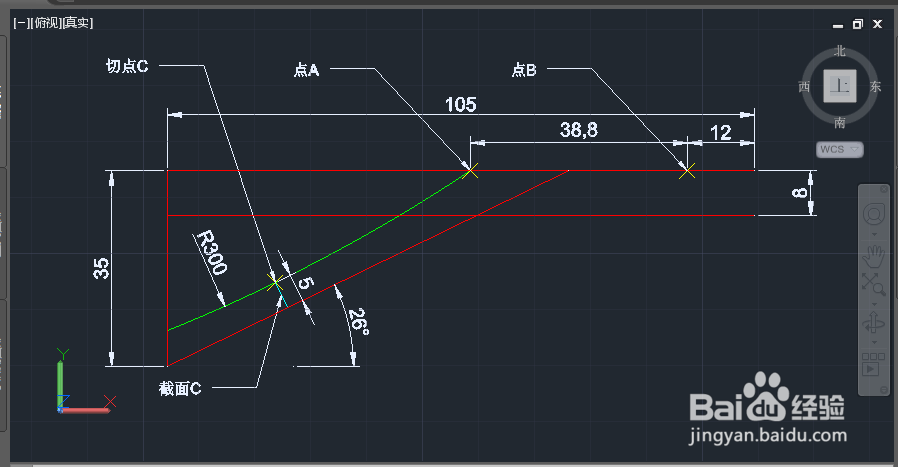

2、如下图一所示，绘制与洋红线相切，且经过点A，半径为300，绿线所示圆。经过切点C的垂线为截面C的位置，修剪绿色圆，结果如下图二所示。

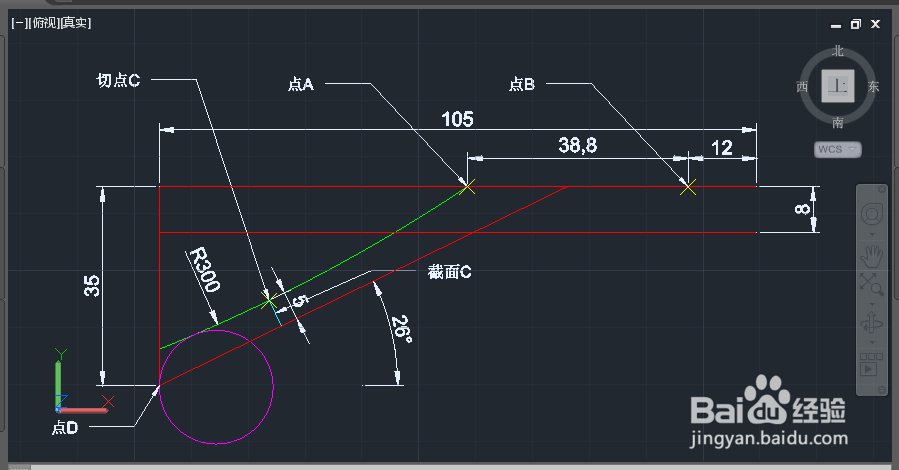

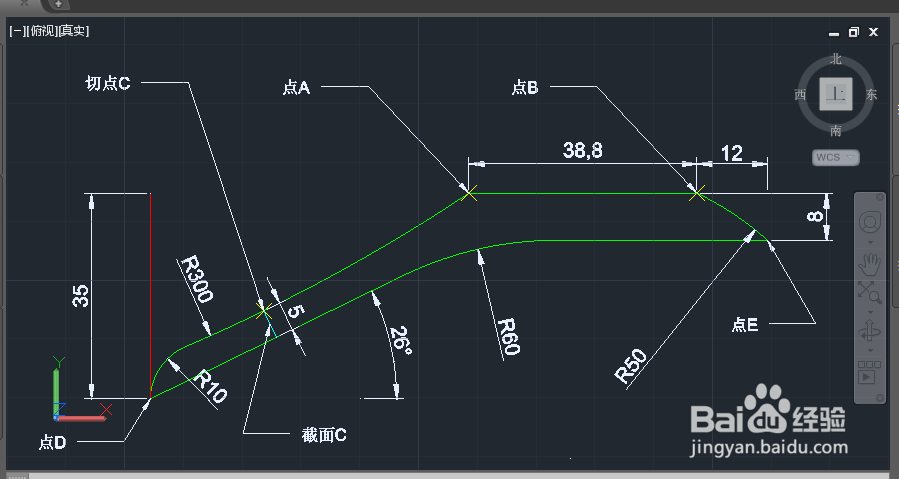

3、绘制经过点D，半径为10，且与绿色弧线相切的洋红色癣嗡赧箬圆，如下图一所示。修剪多余部分，得到下图二所示结果。绘制如下掬研疔缎图三所示经过点B，点E，半径为50的圆弧。绘制半径为60，且与水平线和26度斜线相切洋红色圆，如下图四所示。

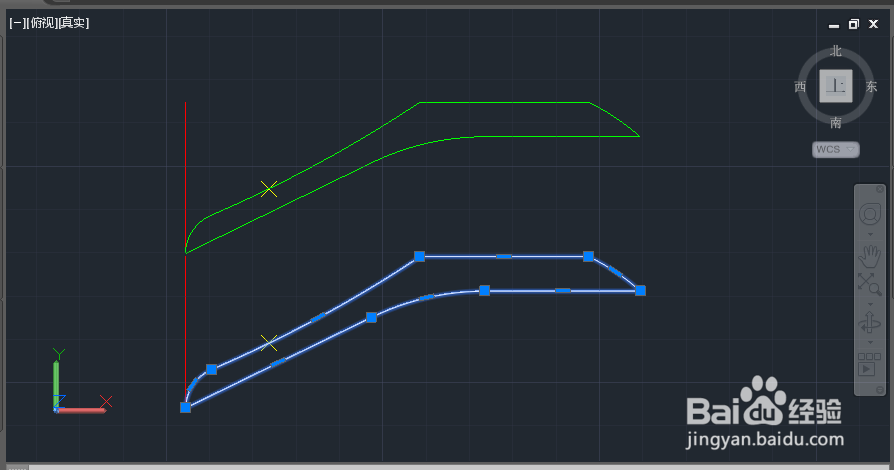

4、修剪多余部分，得到下图一所示结果。复制绿色部分，选择绘图中的边界命令创建下图二下半部分所示的多段线。这样羹匙的剖面A绘制完成。

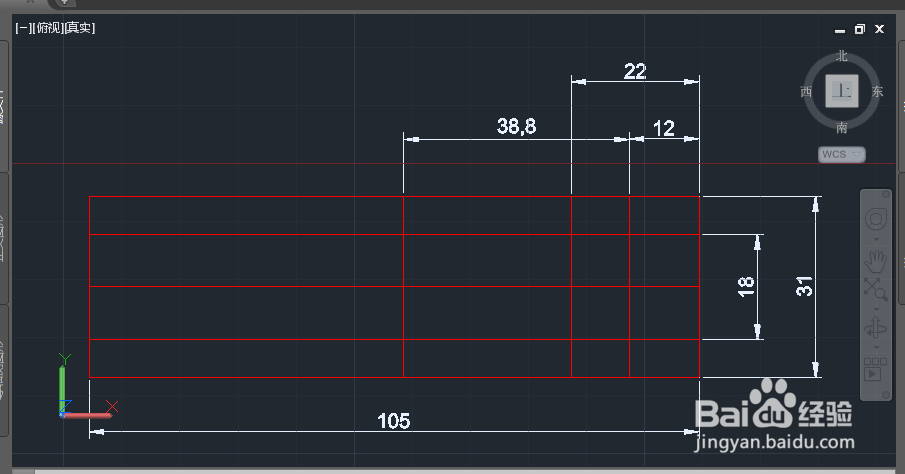

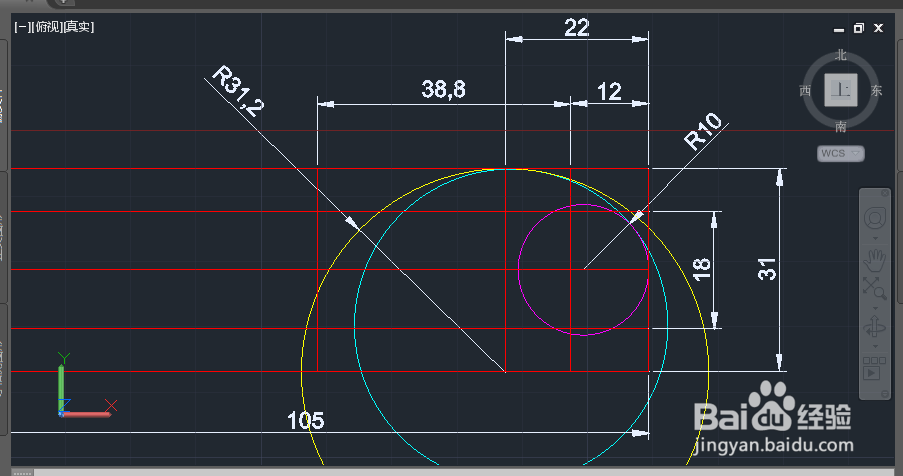

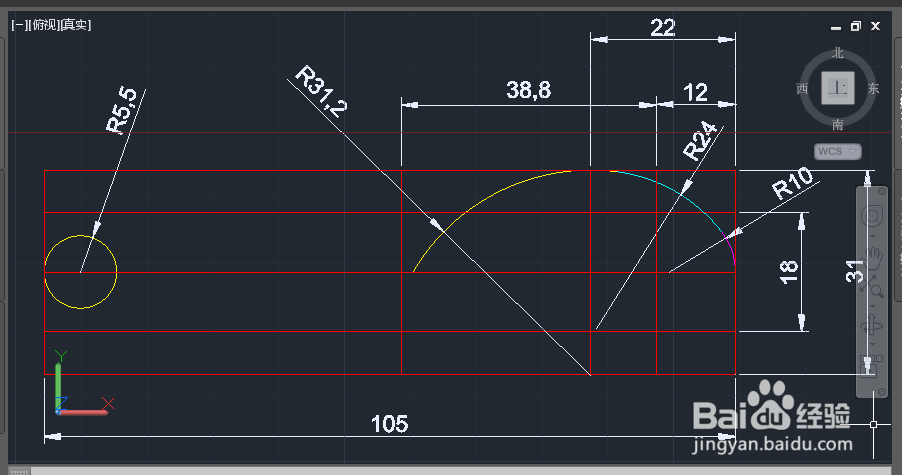

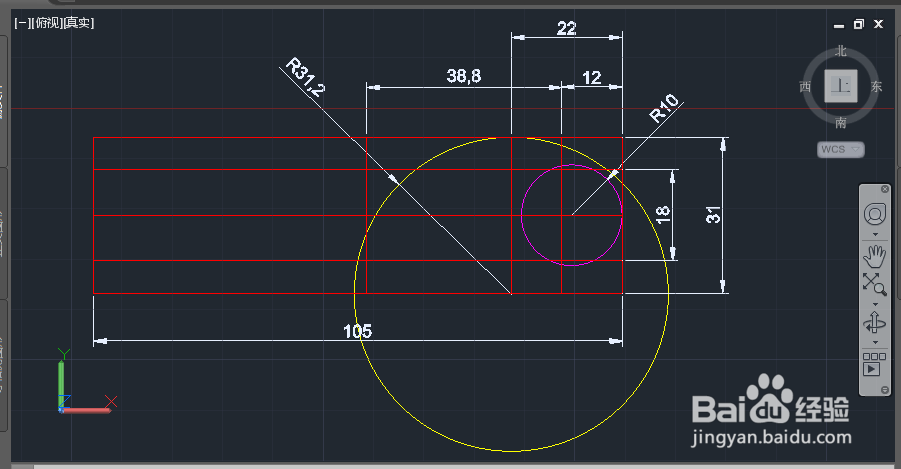

5、绘制如下图一所示的构造线，分别绘制下图二所示半径为10的洋红色圆和半径为31.2的黄色圆。绘制如下图三所示与黄色圆和洋红色圆都相切的青色圆。

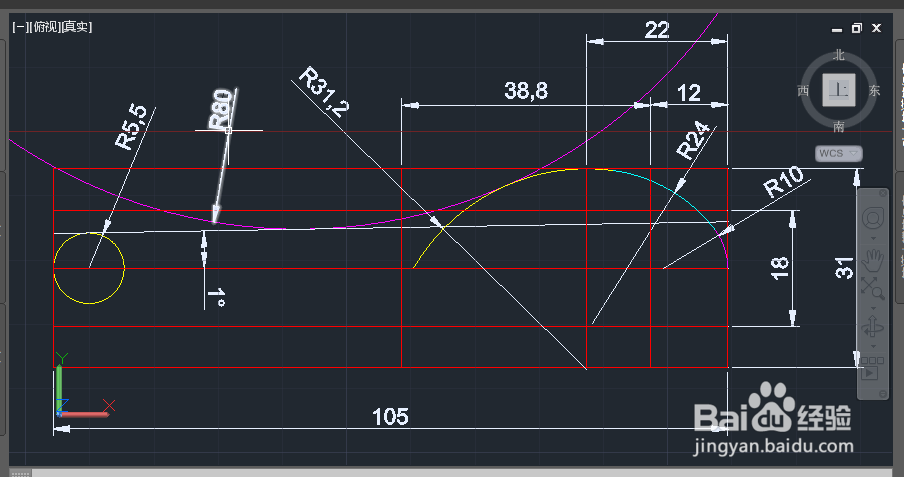

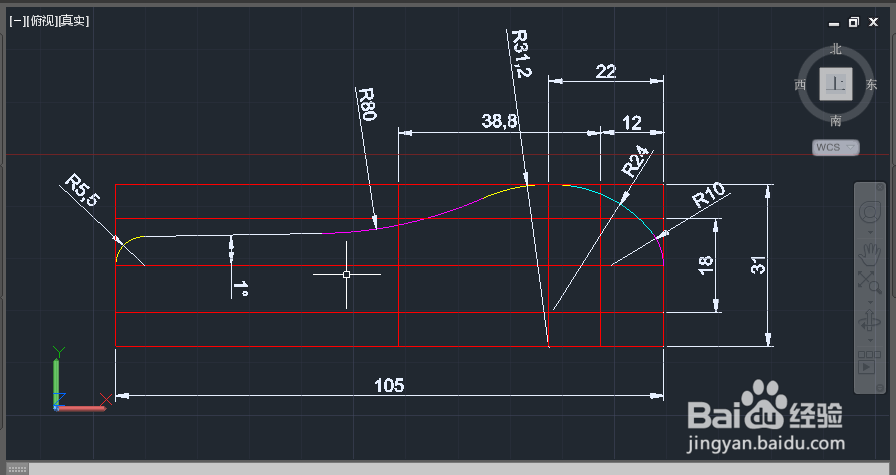

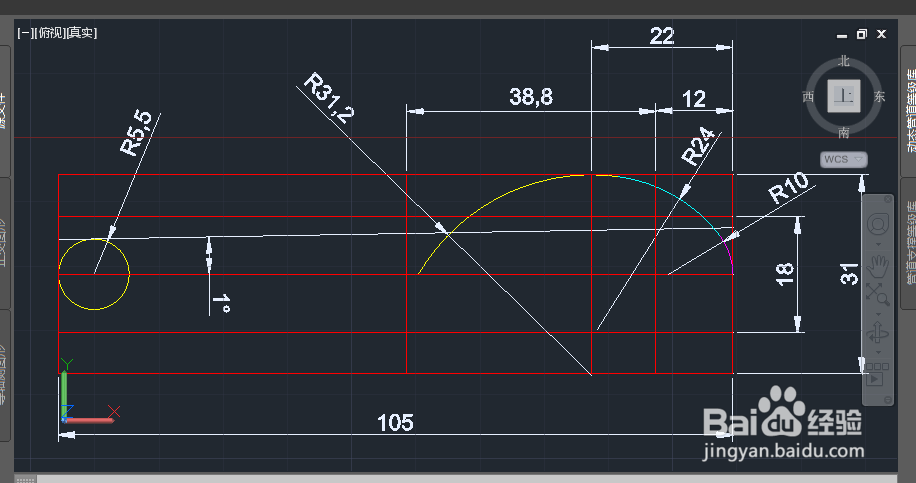

6、修剪多余部分，绘制下图一所示半径为5.5的黄色圆。绘制下图二所示倾角1°且与黄色圆相切的斜线。绘制下图三所示与斜线和黄色圆弧都相切，半径为80的洋红色圆。修剪多余部分得到下图四所示结果。

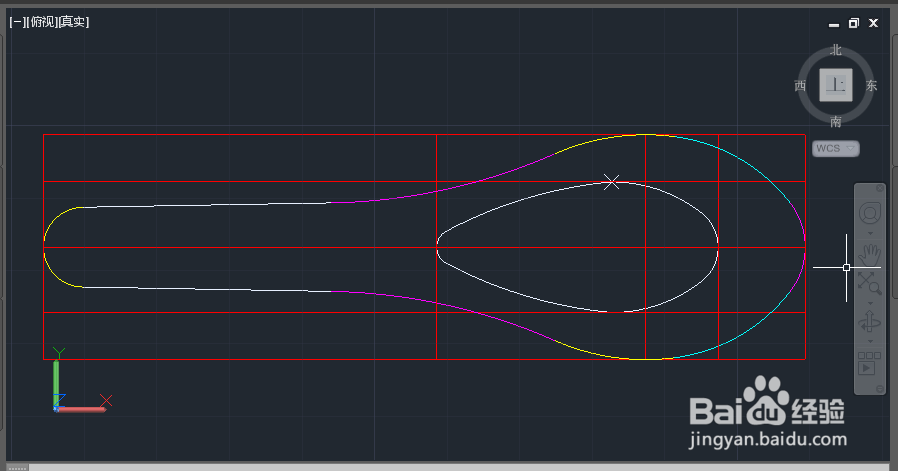

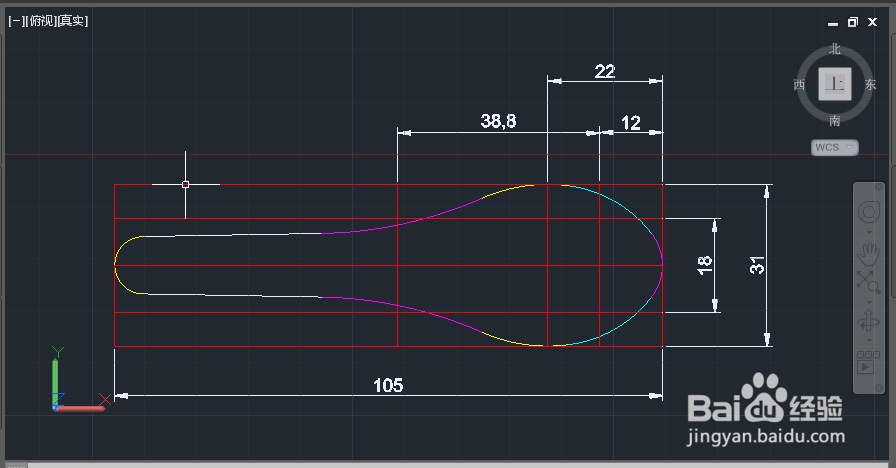

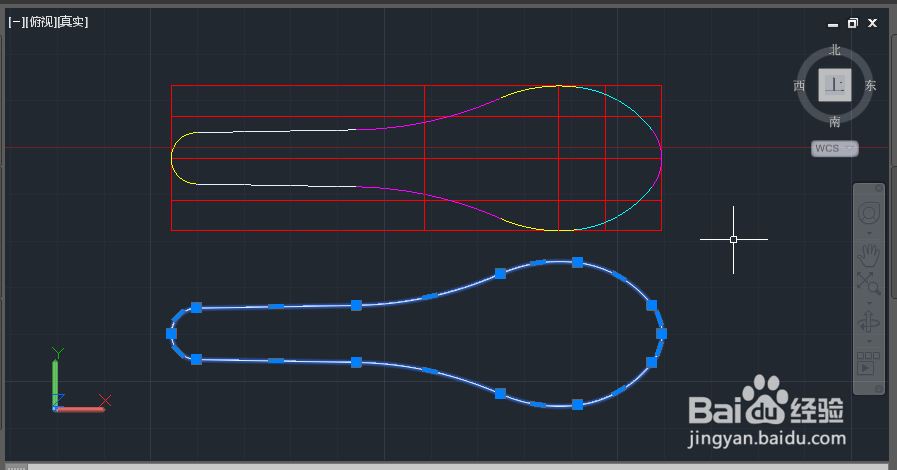

7、用镜像命令，得到下图一所示结果。复制所有圆弧，选择绘图中的边界命令创建下图二下半部分所示的多段线。这样羹匙的顶面俯视图绘制完成。

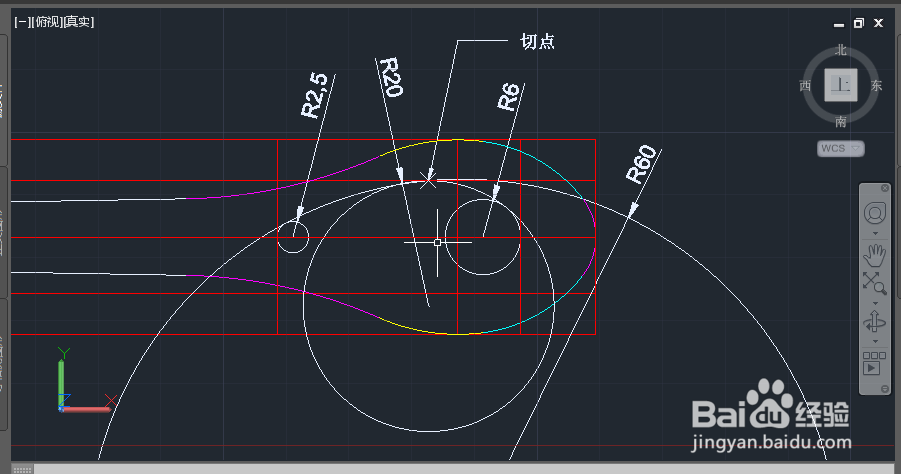

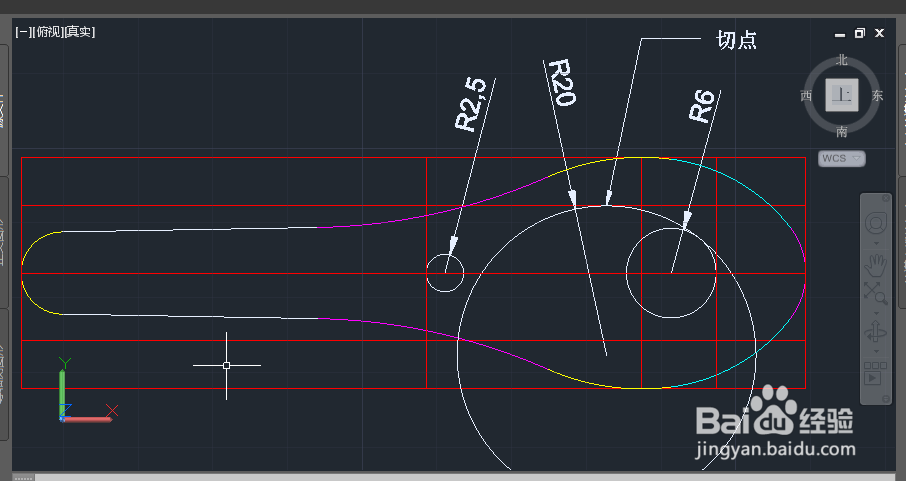

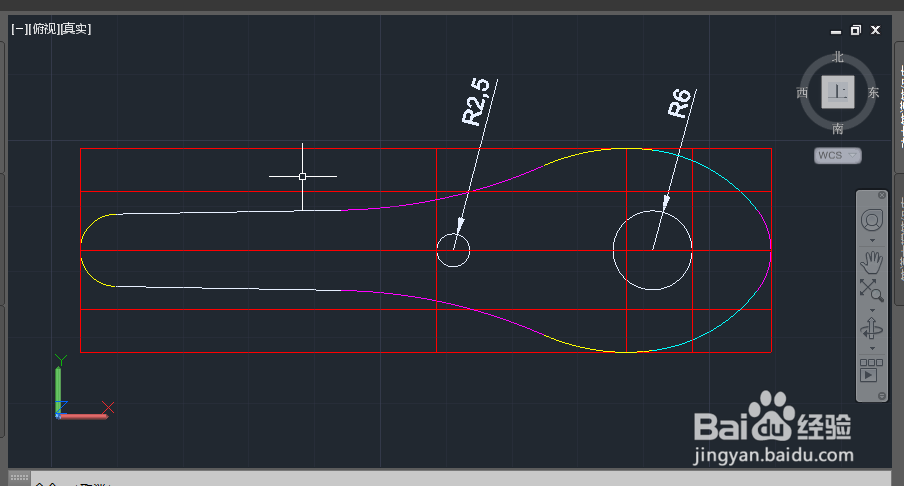

8、依据以上绘图方法，按照下图一至五所示绘制羹匙底部的俯视图。

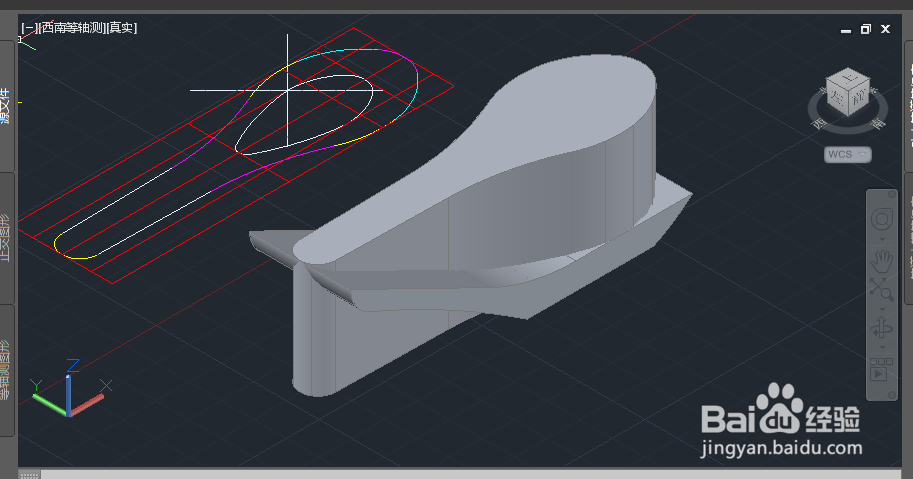

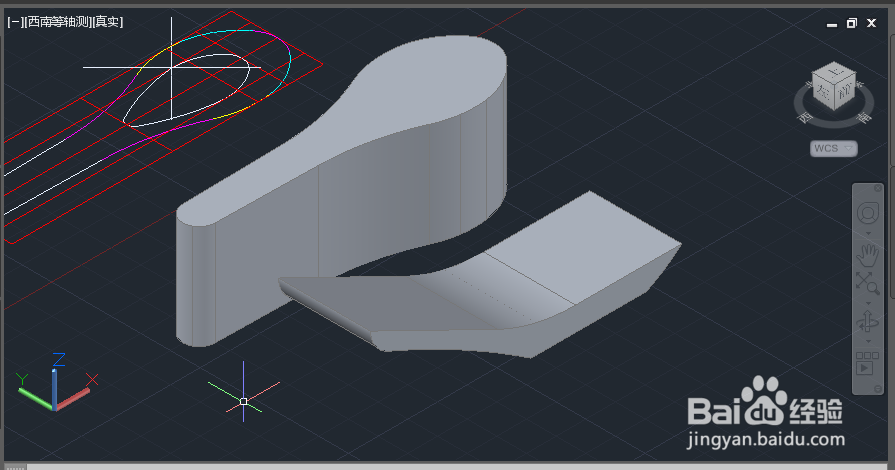

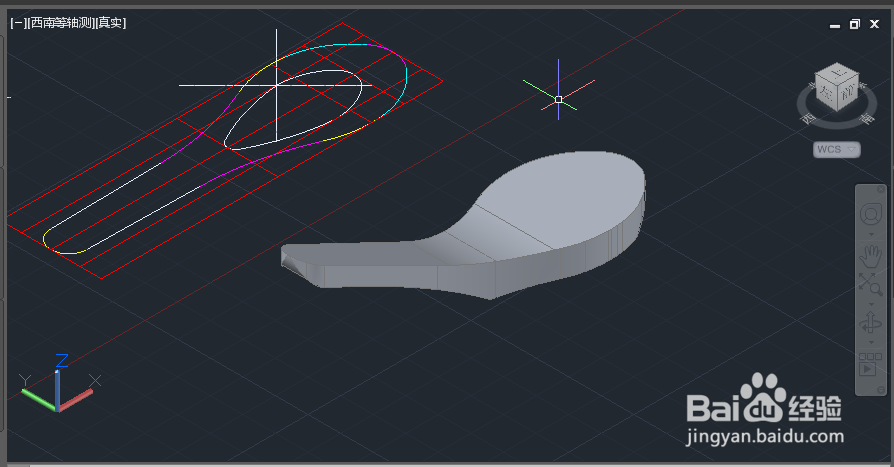

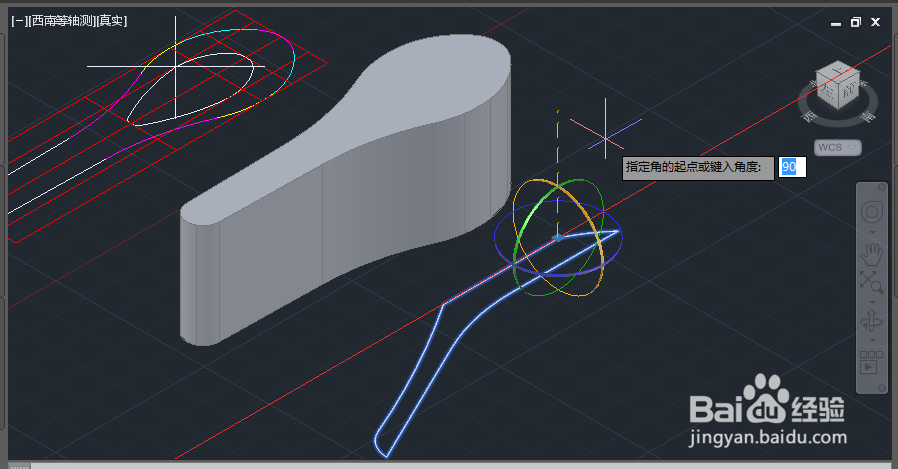

9、用建模中的拉伸工具，拉伸先前创建的多段线，拉伸高度35。用修改中的三维旋转命令旋转后创建的多段线，旋转角度为-90度，然后用建袷蜍滇刷模中的拉伸命令拉伸该多段线，拉伸高度为31，结果如下图二所示。按下图三所示，将后创建的三维实体移动到与先创建的三维实体交叉的位置，且中线对齐。用实体编辑的交集命令得到下图四所示的两个实体的交集部分。

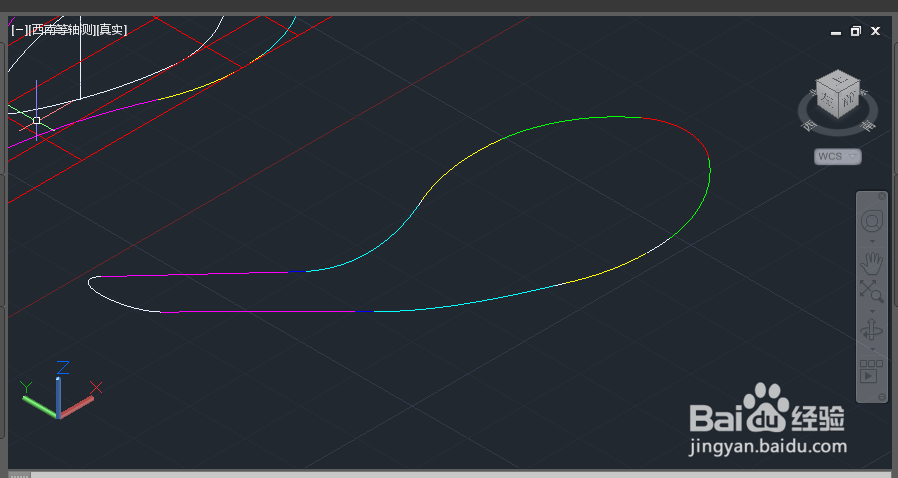

10、用实体编辑中的提取边命令，提取刚刚创建的实体的上部边缘。按照下图二将羹匙底部和剖面A移动到所示位置。

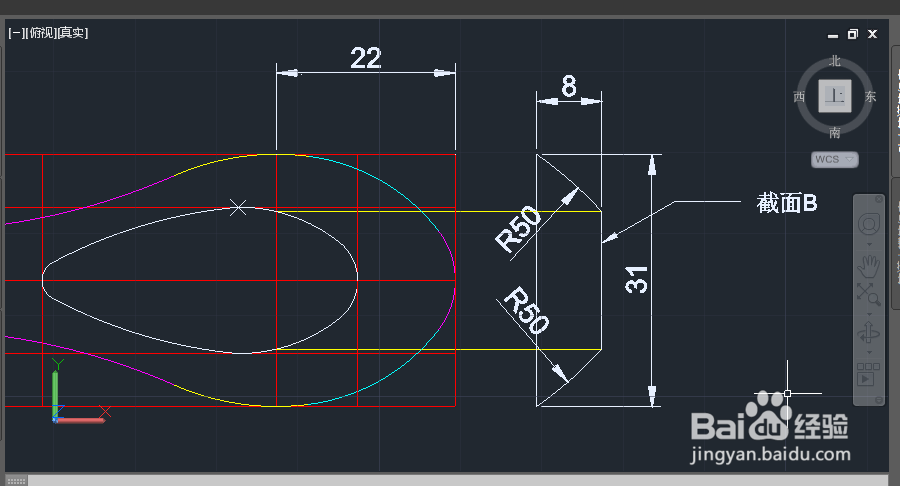

11、回到俯视图，按下图一所示尺寸绘制截面B。按照下图二将截面B移动到所示位置。

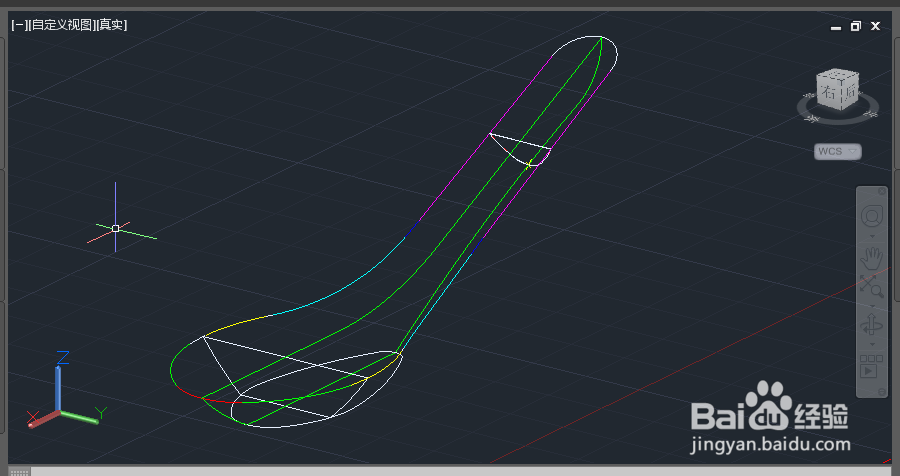

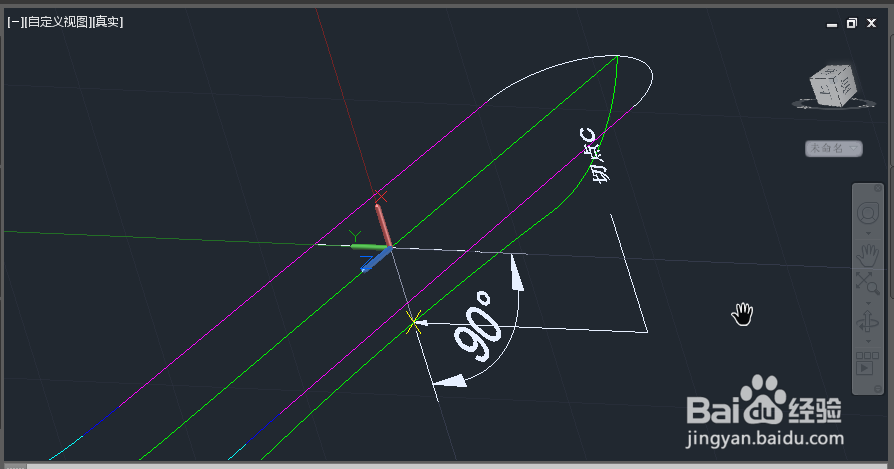

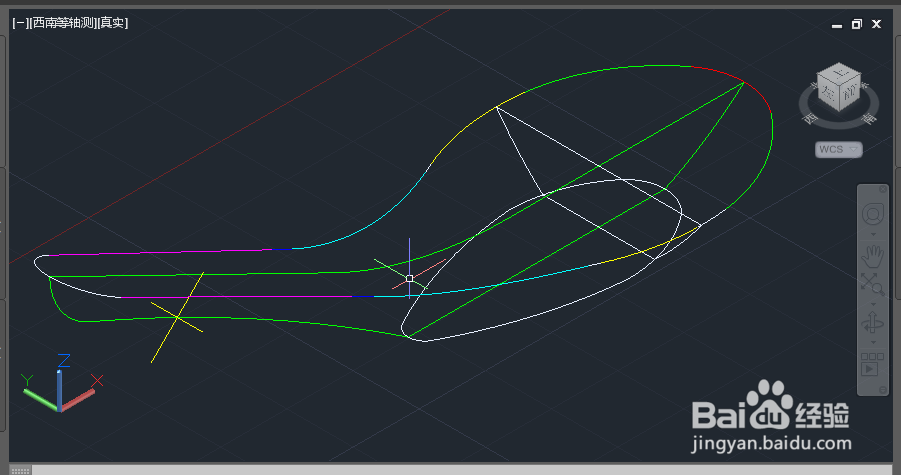

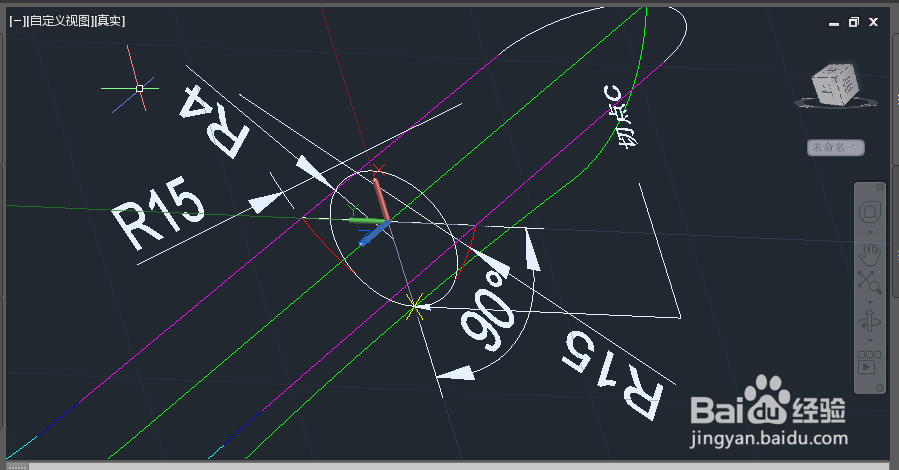

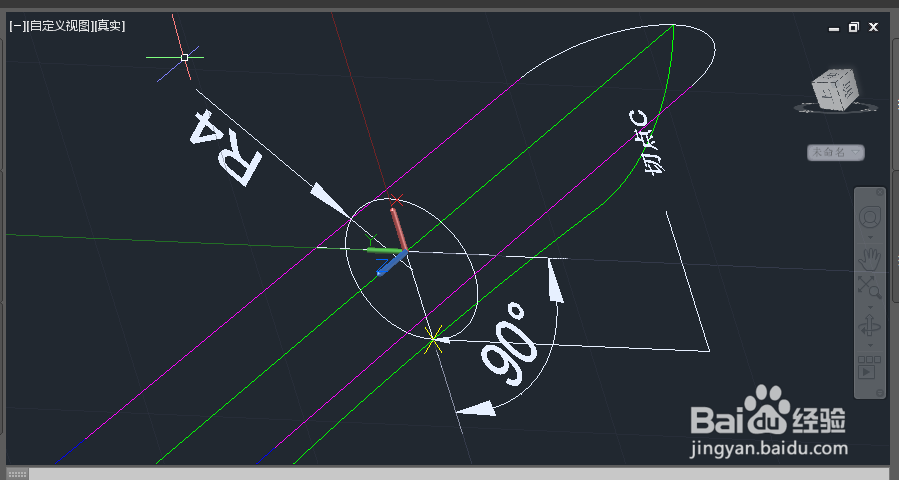

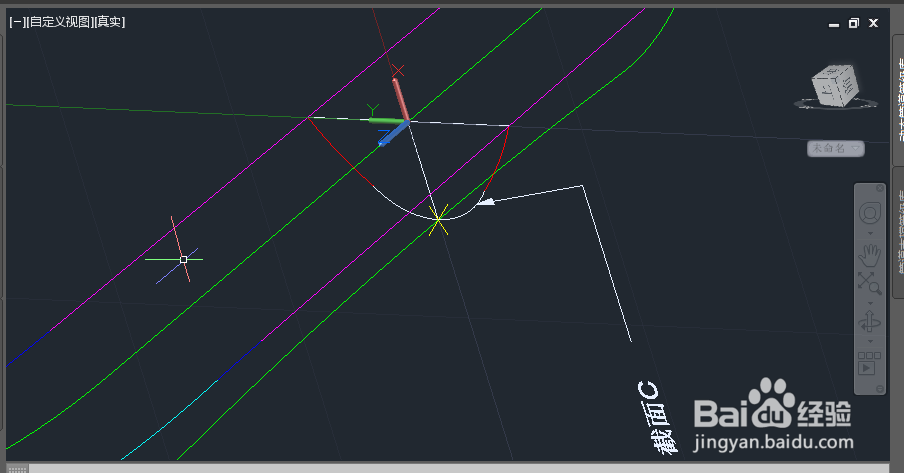

12、按下图一将坐标轴移动到所示位置,并与羹匙把斜面对齐。按下图二绘制半径为4的圆。按下图三绘制半径为15的圆弧。修剪多余部分，得到下图四所示的截面C。删除多余部分及注释。羹匙的三维线框图绘制完成，结果如下图五所示。
