物联型串口屏工程笔记—物联型WIFI应用
物联型串口屏工程笔记—物联型WIFI应用
工具/原料
VisualTFT
大彩串口屏
适用范围
1、文档仅适合新物联型系列串口屏产品，W系列。
网络设置

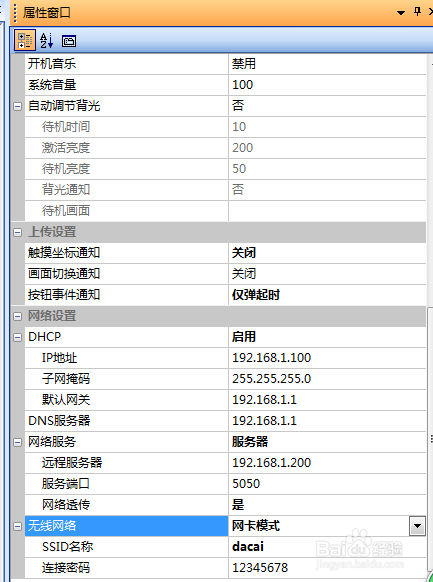

1、在属性窗口设置网络参数配置，也可以由指令进行设置。
2、DHCP：DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）通常被应用在大型的局域网络环髻蔫进黝境中，主要作用是集中的管理、分配IP地址，使网络环境中的主机动态的获得IP地址、Gateway地址、DNS服务器地址等信息，并能够提升地址的使用率。DHCP协议采用客户端/服务器模型，主机地址的动态分配任务由网络主机驱动。当DHCP服务器接收到来自网络主机申请地址的信息时，才会向网络主机发送相关的地址配置等信息，以实现网络主机地址信息的动态配置注意：其中IP地址设置，必须跟当前网络IP一致，建议直接禁用，后面由指令直接设置为当前网络段的IP地址。

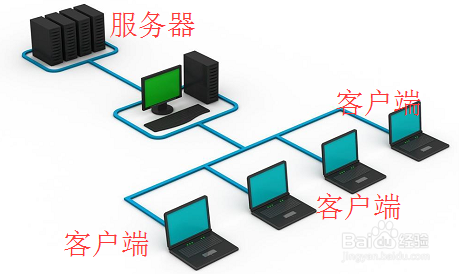

3、网络服务：网络服务有两种模式，一种是服务器，另外一种是客户端。服务器：顾名思义，属于被访问的设备，一个服务器，可以连接多个客户端。客户端：相对应，客户端为终端，一个客户端只能连到一个服务器上。
4、无线网络：无线网络有两种模式，一种是网卡模式，另外一种是热点模式。网卡模式，属于主动去连接到无线WiFi端。使用网卡模式连接到WiFi，直接设置WiFi的名称以及对应的密码，屏幕上电后会自动连接到WiFi上。

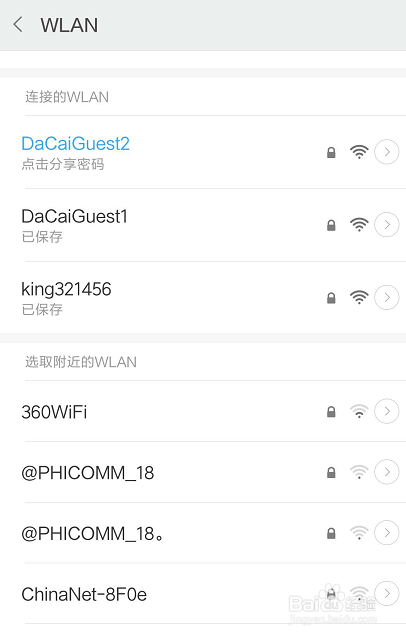

5、热点模式，属于自建WiFi网络，等待别的设备连接到自身，如手机上的热点一样。如图所示为各个不同热点的WiFi网络。
WiFi应用
1、一般WiFi设置应用方式：1.先确认产品，是需要用做客户端，还是用作服务器，一般用作客户端。2.IP地址，使用自动获取IP哪纳紧萄地址，以便保持跟当前链接的网络IP一致。3.确认无线网络的模式，一般用网卡模式连接到WiFi，确认当前需要连接的WiFi名称以及密码，直接设置好。

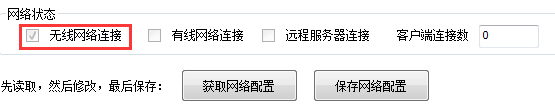

2、网络透传：确认产品通讯是否需要通过网络进行，若需要勾选上，一般组建无线网络均需要配置上。2.以上傻疑煜阖信息确认好以及设置好，直接点击保存网络配置，串口屏将会自动进行网络配置连接。3.最后确认是否连接好，点击获取网络配置，若已经连接好了网络，在网络状态上会显示对应的勾选项，如图所示。注意：设置完网络后，一般需要1-2分钟左右连上WiFi，此设置掉电保存。

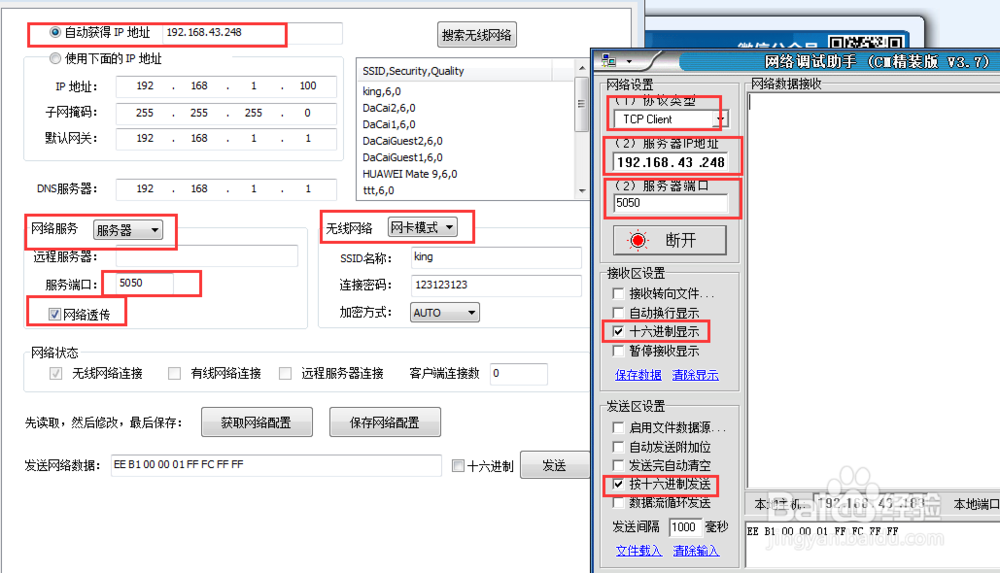

3、网络助手调试：TCP Client客户端。TCP Server服务器。当两个设备连接到同一个无线WiFi上，对应可直接使用网络助手进行测试，网络助手方面配置的时候，需要服务器对应客户端。

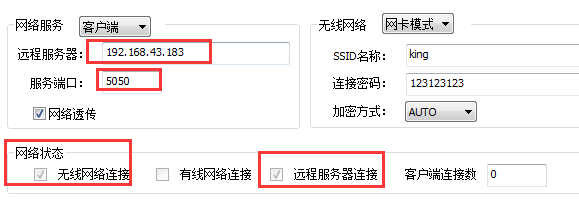

4、服务器与客户端IP设置：串口屏作为客户端的时候，其中网络服务远程服务器的时候，IP地址设置与服务器保持一致。串口屏作为服务器的时候，其中网络调试助手的设备的IP地址需要与屏保持一致。

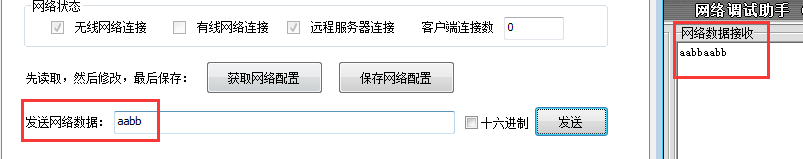

5、网络数据：发送的指令，通过串口屏处理后，转发到网络上。
