can总线数据流向判断方法分享

1、首先是准备步骤，选用开发板模拟can通信。这个开发板模拟了can总线的两个节点，是独立的两个can节点，通过双绞线连接，开发板通过串口输入启动命令后，CAN网络上就有数据通过，此时双绞线中就有数据通过。

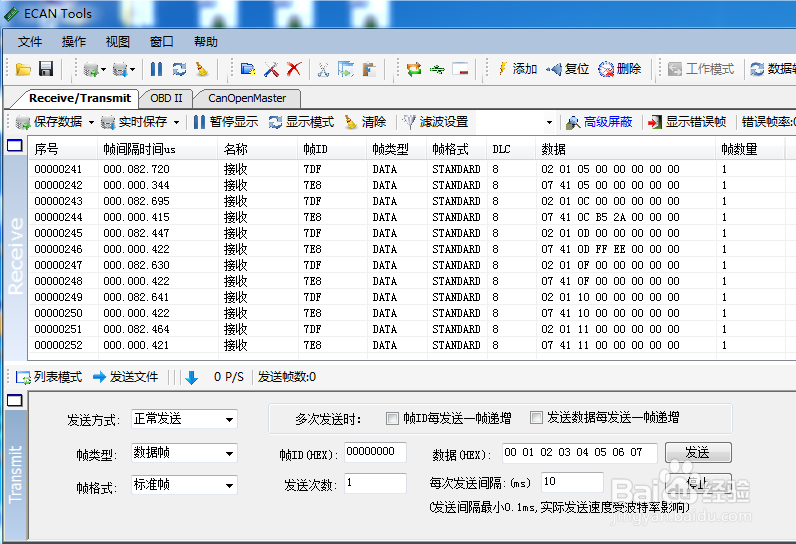

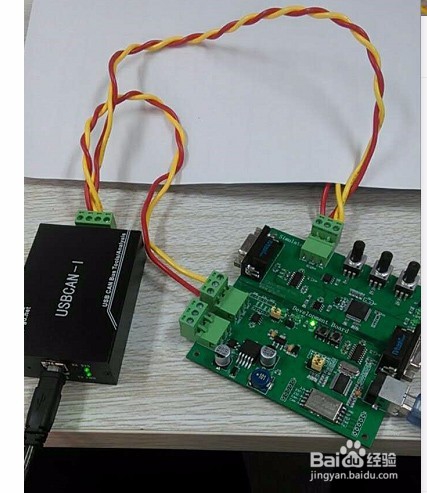

2、使用单通道usbcan时，可以收到两个节点的通讯数据，但是无法判断数据的流向，在对数据解析时很有很大阻碍。

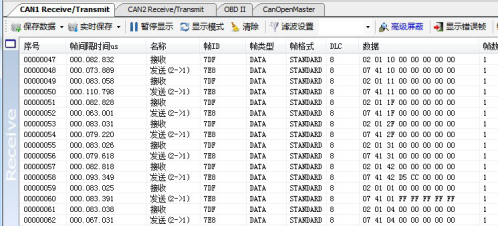

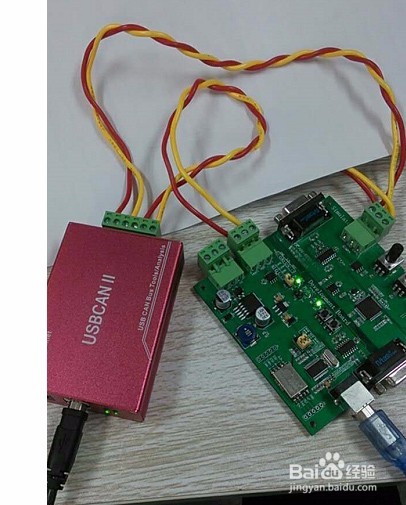

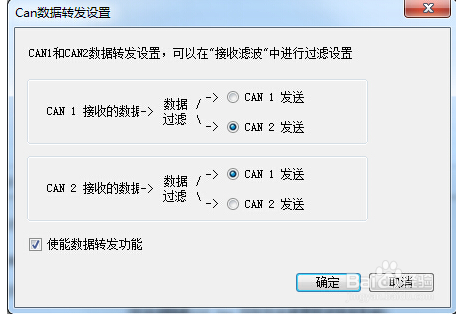

3、使用usbcan-ii Pro（双通道usbcan）时，选择数据转发功能，采用下图的接线方式，1通道接收的数据经过设备由2通道发出，2通道也是同理。从咻羿绅恐软件中我们可以清晰的看到CAN1和CAN2通道接收的数据并且由另外一个通道接收转换到当前通道发送的数据，将CAN1和CAN2分别接入不同的设备，可以清晰的看到数据流向，一目了然，对数据分析及通信协议解析有极大帮助，提高解码效率，节省时间及成本。
