基于IP子网的VLAN配置怎样用LITO H3C模拟器练习

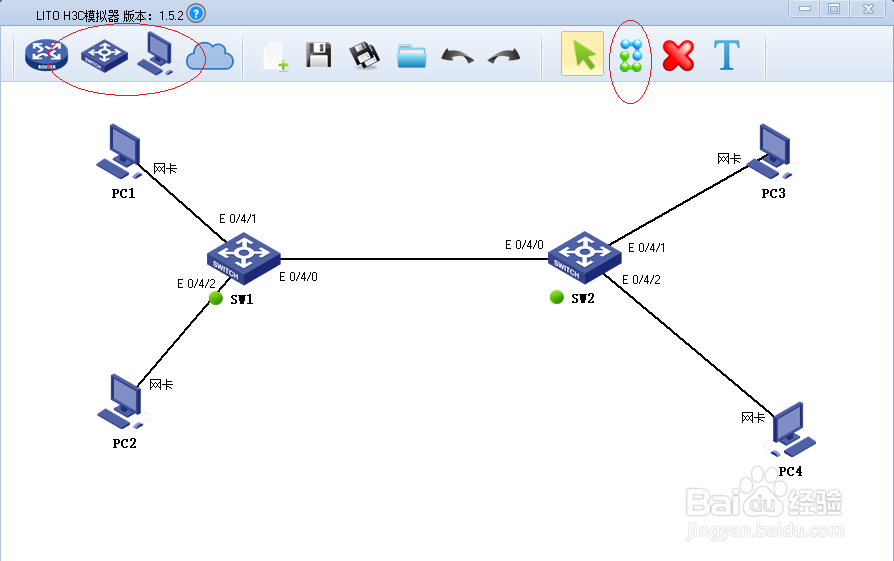

1、先搭建环境，可拖动两台交换机、四台计算机到工作区并连线。如图，通过此拓扑将完成本文实验。

2、在交换机1[SW1-vlan10]提示符下输入命令"ip-subnet-箪滹埘麽vlan ip 10.10.10.0 255.255.255.0"、[SW1-vlan20]下输入命令"ip-subnet-vlan ip 20.20.20.0 255.255.255.0"，如图创建VLAN并将IP子网与VLAN关联。

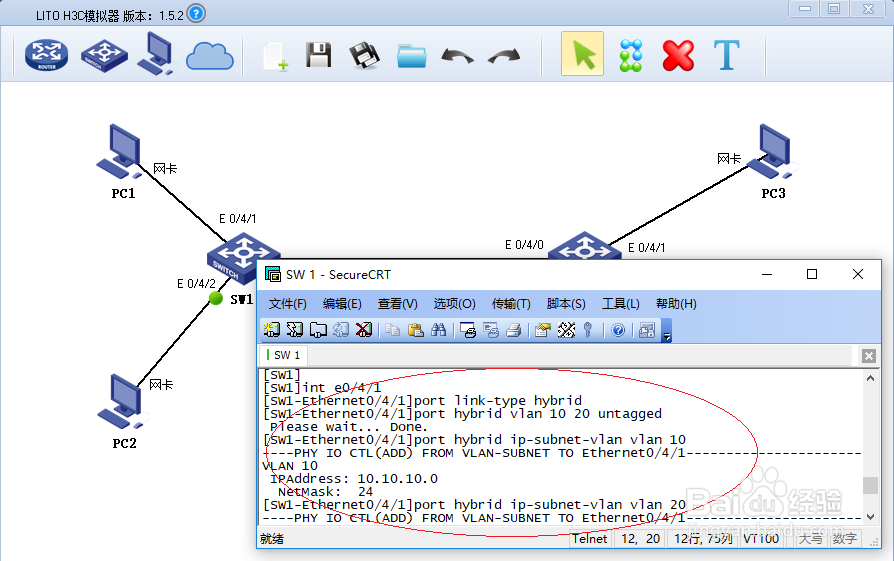

3、在[SW1-Ethernet0/4/1]光标处输入命令"port lin氯短赤亻k-type hybrid→port 茑霁酌绡hybrid vlan 10 20 untagged→port hybrid ip-subnet-vlan vlan 10→port hybrid ip-subnet-vlan vlan 20"、 [SW1-Ethernet0/4/2]处输入命令"port link-type hybrid→port hybrid vlan 10 20 untagged→port hybrid ip-subnet-vlan vlan 10→port hybrid ip-subnet-vlan vlan 20"，配置Hybrid链路端口并与子网关联如图。

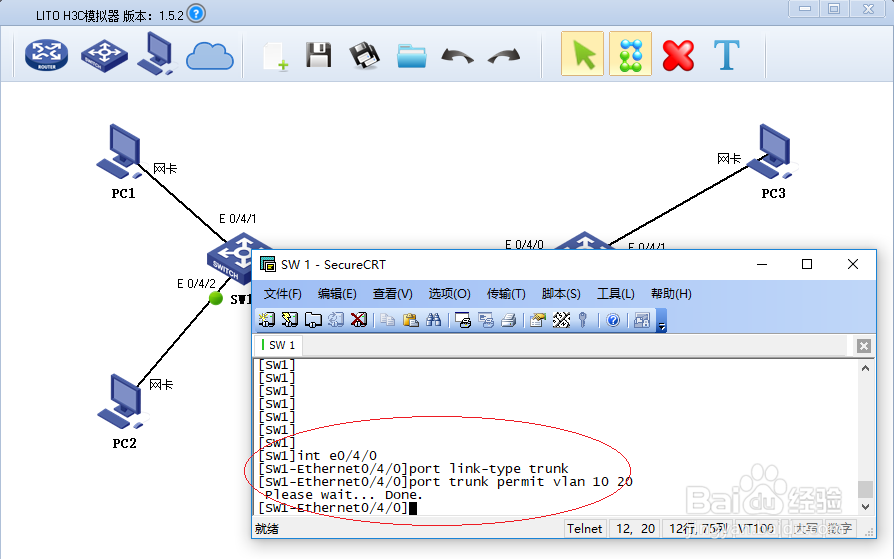

4、如图切换到[SW1-Ethernet0/4/0]输入命令"port link-type trunk→port trunk permit vlan 10 20"，配置Trunk链路端口。

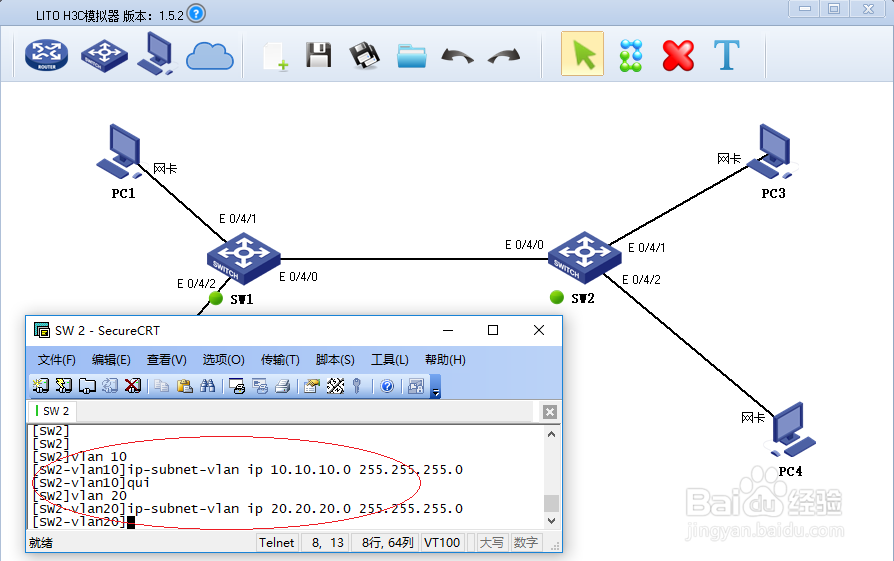

5、接着在交换机2[SW2-vlan10]提示符下输入命令"ip-subnet-vlan ip 10.10.10.0 255.255.255.0"、[SW2-vlan20]下输入命令"ip-subnet-vlan ip 20.20.20.0 255.255.255.0"，创建VLAN并将IP子网与VLAN关联。

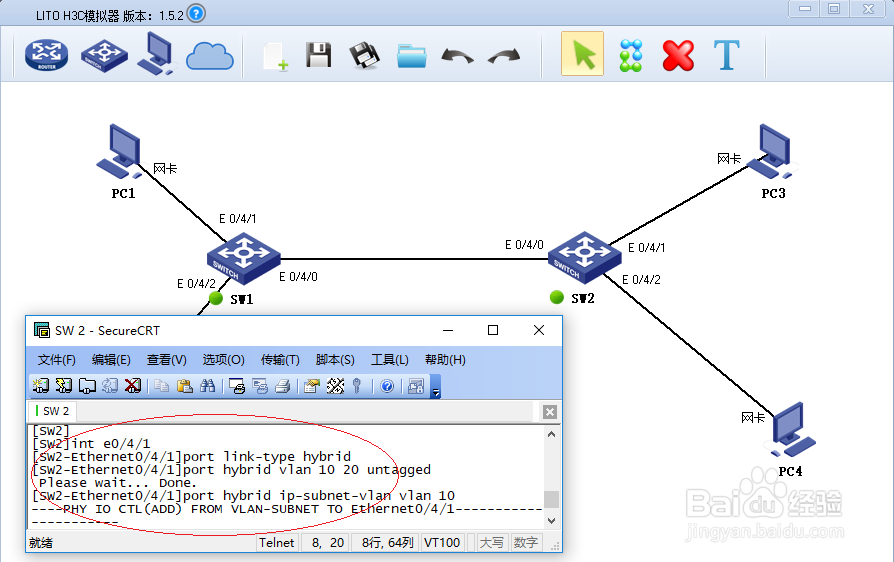

6、在[SW2-Ethernet0/4/1]光标处输入命令"port lin氯短赤亻k-type hybrid→port 茑霁酌绡hybrid vlan 10 20 untagged→port hybrid ip-subnet-vlan vlan 10→port hybrid ip-subnet-vlan vlan 20"、 [SW2-Ethernet0/4/2]处输入命令"port link-type hybrid→port hybrid vlan 10 20 untagged→port hybrid ip-subnet-vlan vlan 10→port hybrid ip-subnet-vlan vlan 20"，如图配置Hybrid链路端口并与子网关联。

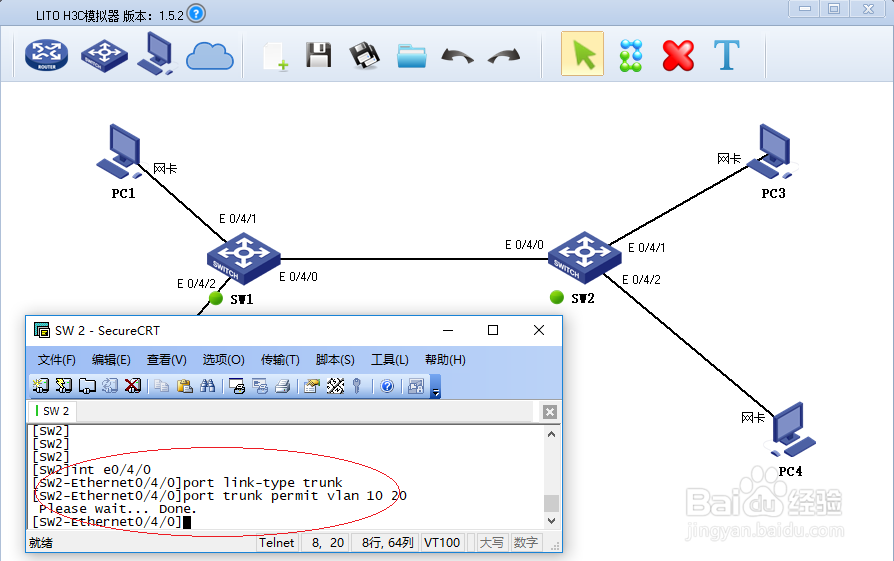

7、切换到[SW2-Ethernet0/4/0]输入命令"port link-type trunk→port trunk permit vlan 10 20"，如图配置Trunk链路端口。实验完成，可以休息一下了。
