隧道工程施工工序图文解读

1、锁口开挖；浇筑锁口圈梁。提升井架，锁好圈梁

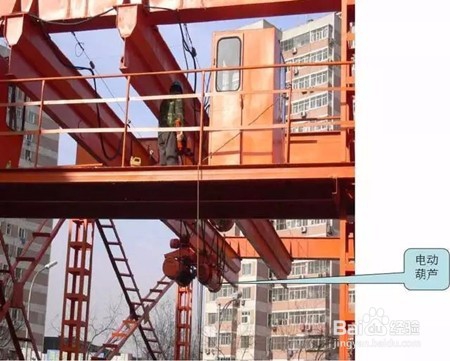

2、安装提升井架和电动葫芦

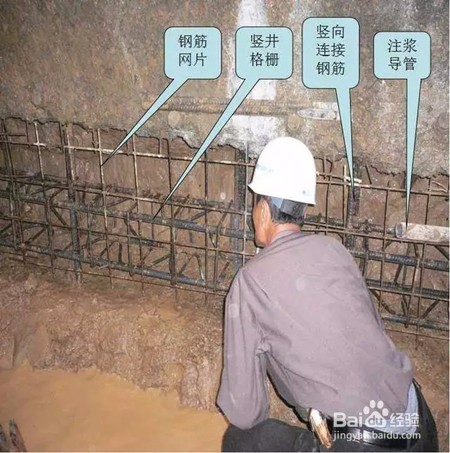

3、井身开挖；初鲋逐噗瘀期支护。1、架立钢筋网片和钢筋格栅；2、竖向连接钢筋焊接；3、打设注浆小导管；4 、喷射混凝土。

4、安装钢爬梯。注意安装注浆小导管

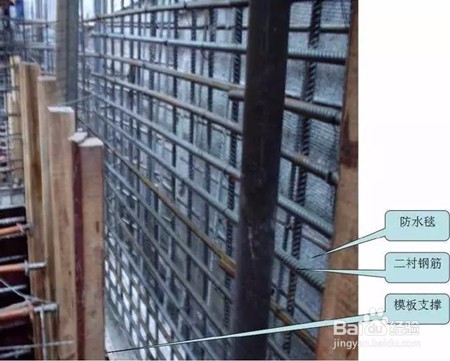

5、竖井二衬施工1、铺设防水材料2、绑扎钢筋3、架设模板支撑4、浇筑混凝土5、拆除模板6、养护

6、破除通道马头门，施作通道初期支护。着重提醒大家，下图中的施工人员很不规范哦，施工现场一定要穿好工作服。

7、通道初支施工步序1、架立钢筋网片和钢筋格栅；2、纵向连接钢筋焊接；3、打设注浆小导管；4 、喷射混凝土

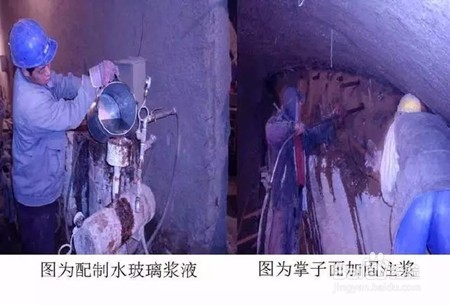

8、施工区间正线大管棚：1、根据施工图纸计算并测量点位；2、搭设耔阵式肥脚手架；3、安装管棚钻机；4、跟管钻进；5、封口注浆；

9、破除正线马桌薜兀变头门，施作区间初期支护，玉扳手 施工步骤同横通道（分多种工法：单洞主要用台阶法；大断面可采用CD法，CRD法，双侧壁导坑法）

10、区间正线二衬施工，ECB防水板铺设，钢筋焊接绑扎，模板台车就位，浇注商品混凝土。
