solidowrks拉伸凸台特征怎么使用

1、尺寸效果图，如下图所示：

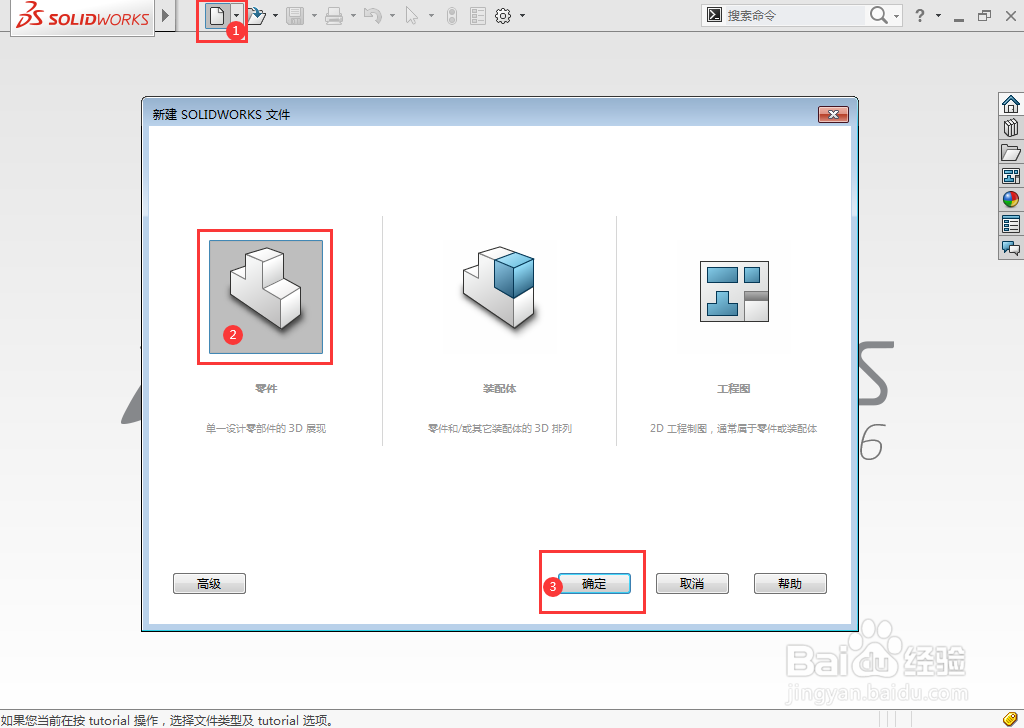

2、打开solidworks软件，点击新建图标，点击零件选项，点击确定。

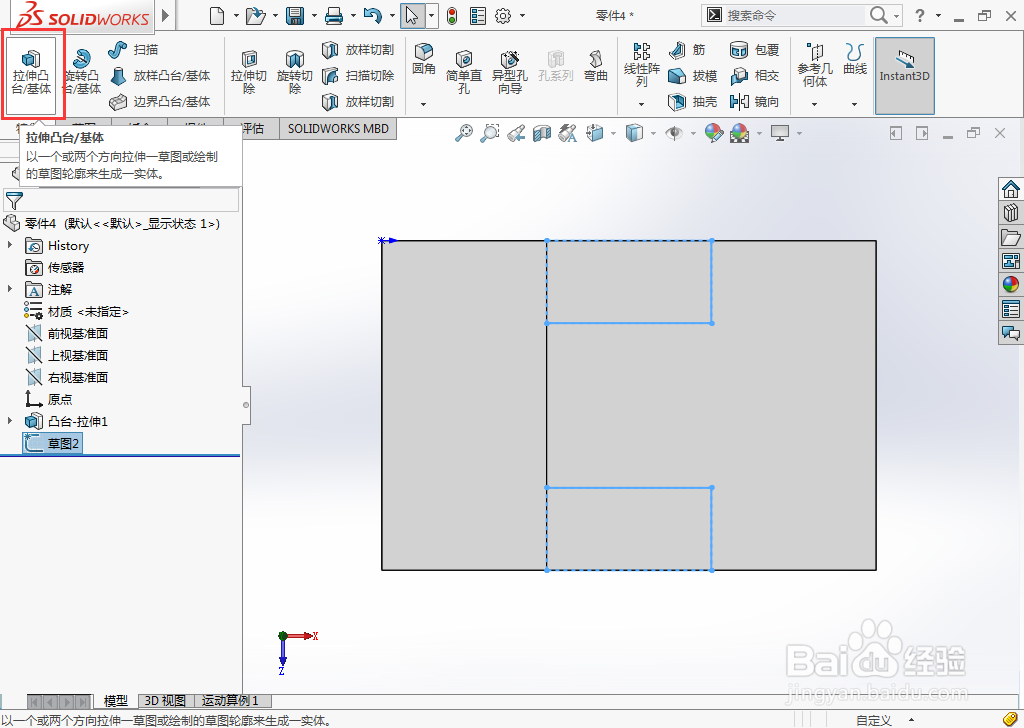

3、新建好零件文件后，点击特征--拉伸凸台/基体选项。

4、选择前视基准面，作为草图绘制的基准面。

5、然后使用直线工具，绘制下面的草图出来并标好尺寸，点击确定退出草图。

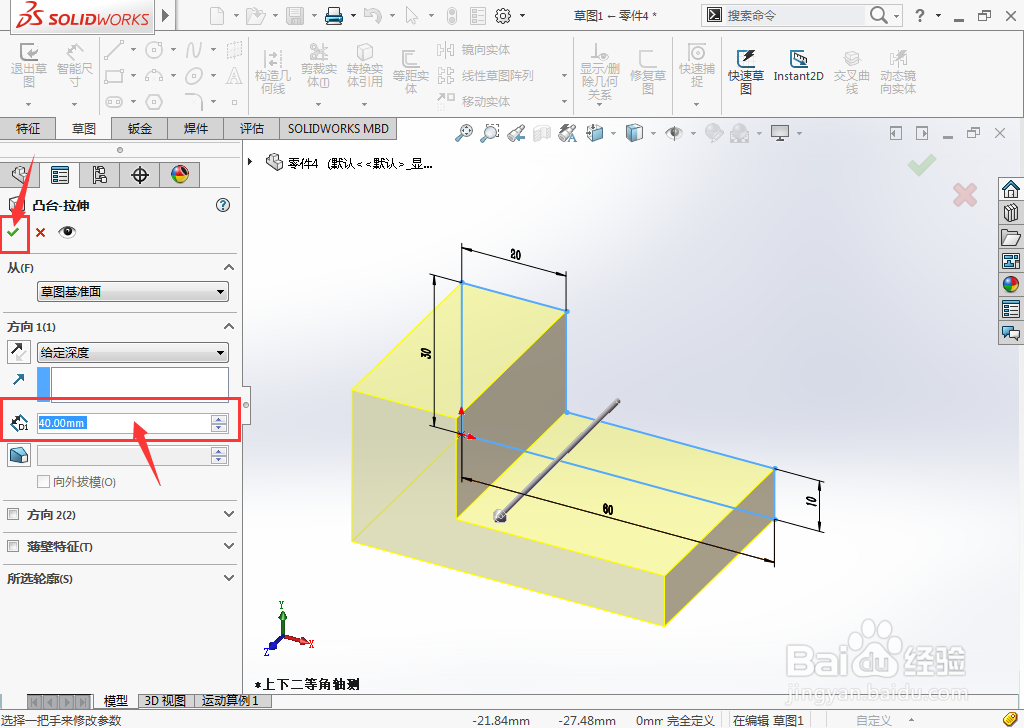

6、然后进入凸台拉伸设置，设置深度为40mm，点击确定。

7、进入第二部分，点击草图选项，点击草图绘制。

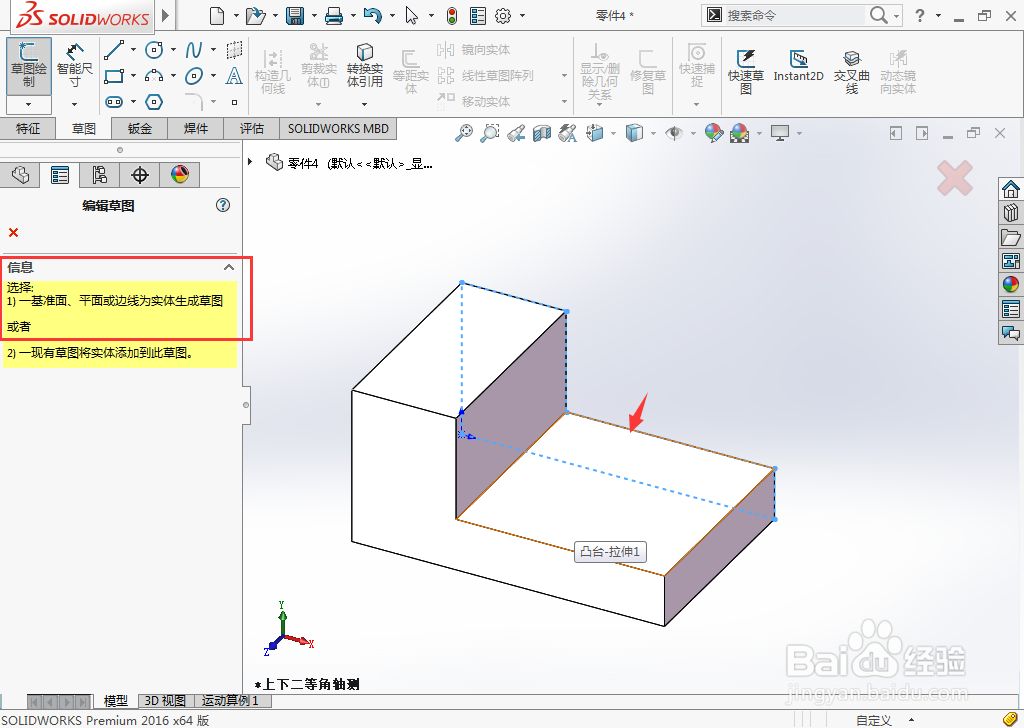

8、选择实体的面，作为草图绘制的基准面。

9、进入正视于，使用直线绘制两个矩形出来，并标好尺寸。

10、绘制好后，点击确定，退出草图绘制。

11、然后转入凸台设置，设置深度为10mm，设置按ctrl+7转成等轴测模式。

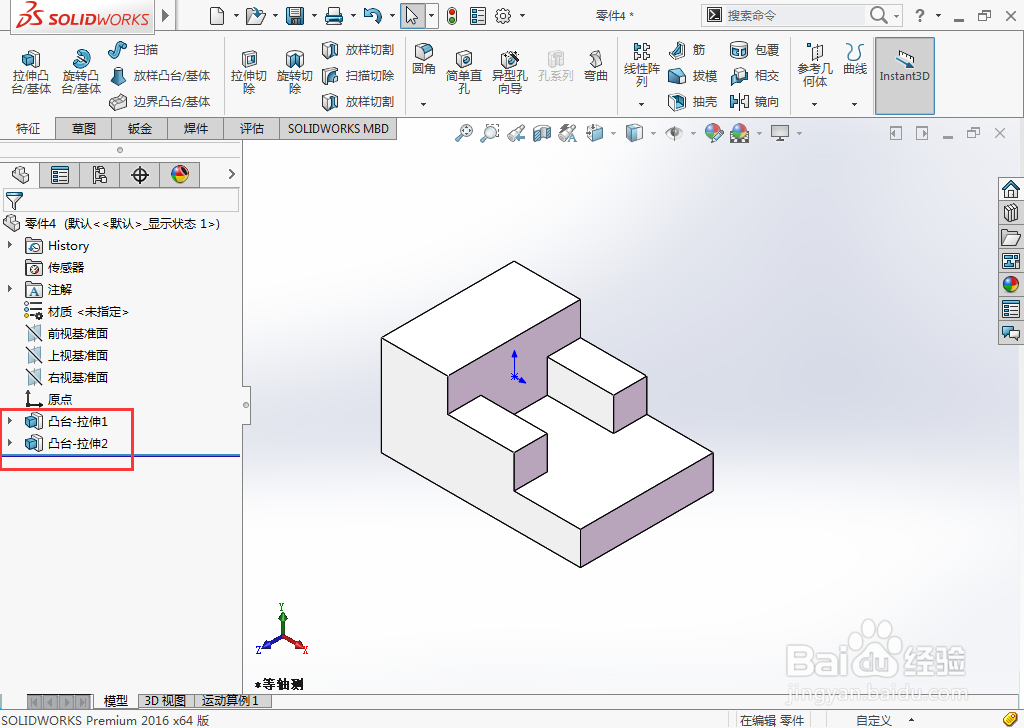

12、此图就是使用简单的拉伸凸台特征来完成。
