网线通断测试仪怎么用

1、     网线通断测试仪主要是用来测试线缆的电气指标，生活中通常用来测试网线的通断。具体方法是：将网线的两个端头（RJ45水晶头）分别插入主测试仪和分端端口，将仪器开关拨动到“ON”，这时测试仪器上的指示灯逐个闪烁亮起。

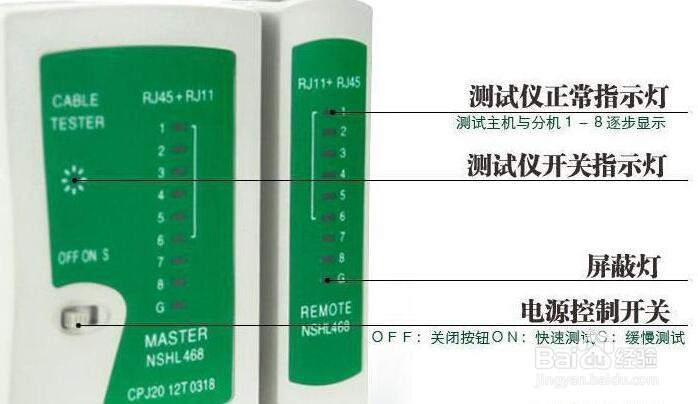

     第一步，需要将做好的网线分别插入这两个接口。如下图所示：

2、     第二步，打开“ON”开关，仔细查看两端的网线灯是否同步闪烁，如果是直通网线，则两边依次且同步亮起顺序为：1、2、3、4、5、6、7、8。其中1-6同步亮起，网线就可使用，当然1-8，同步亮起，效果质量更好。
