CAD如何绘制一个V带传动

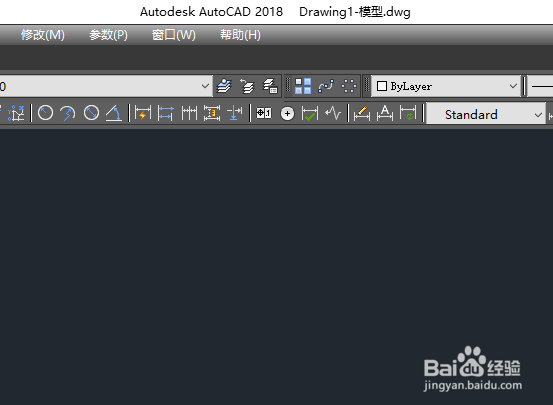

1、打开CAD2018软件，新建一个绘图界面。

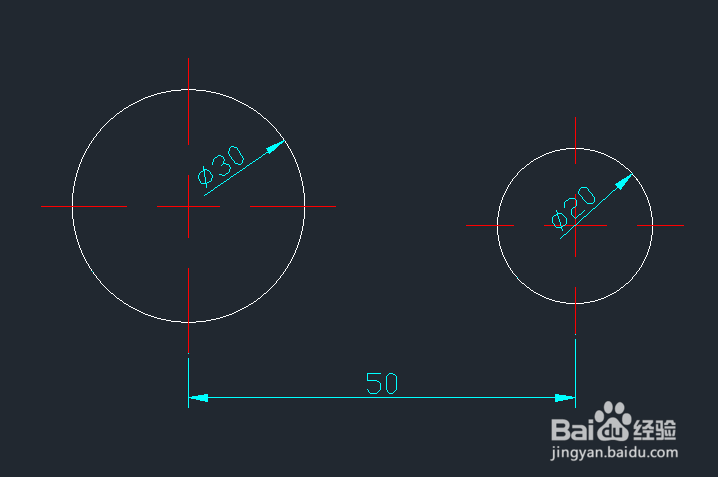

2、利用圆命令C绘制两个圆,直径分别为30和20，圆的中心距离为50。

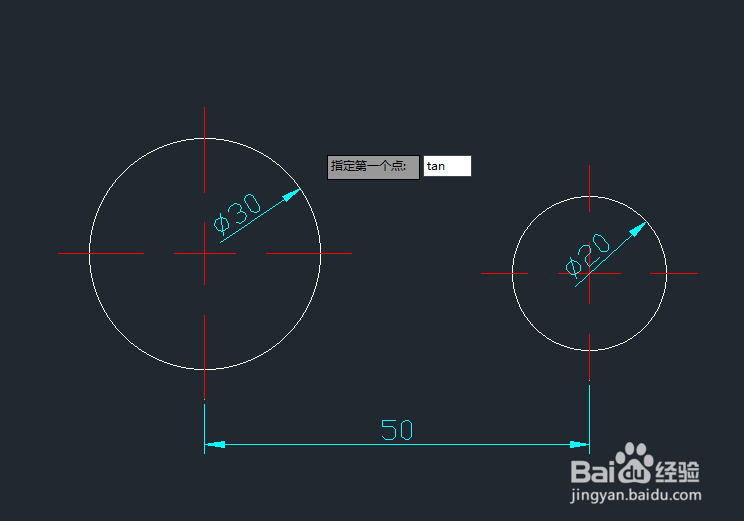

3、输入直线命令L，按空格键，然后输入命令TAN，按空格键，这时候出现“指定到第一个点”。

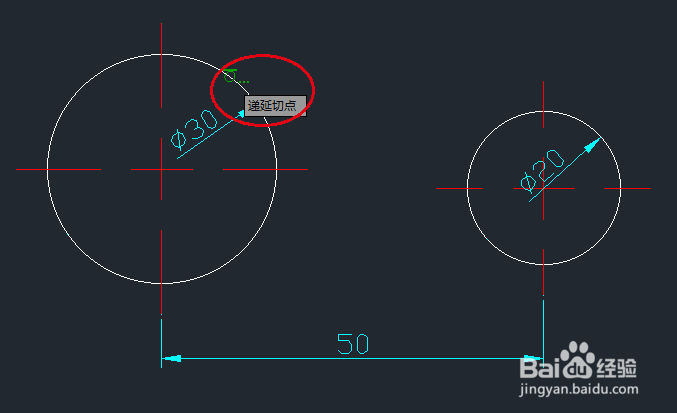

4、这时候把鼠标移动大圆上，会出现一个圆和直线相切的符号，显示文字“递延切点”

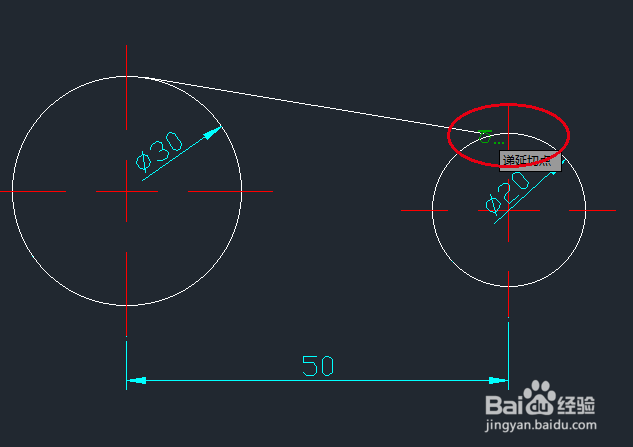

5、显示“递延切点”后在大圆上点下，这样拉出一条直线，把直线拉到小圆上，继续输入命令TAN，按空格键，出现显示文字“递延切点”。

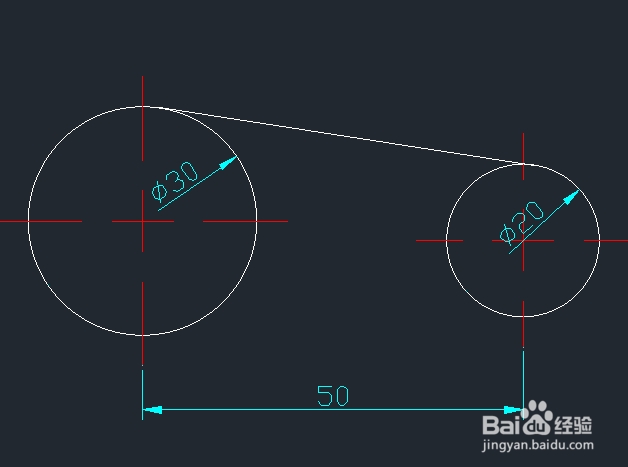

6、出现显示文字“递延切点”后，在小圆上点下，这样一条切线就出现了。

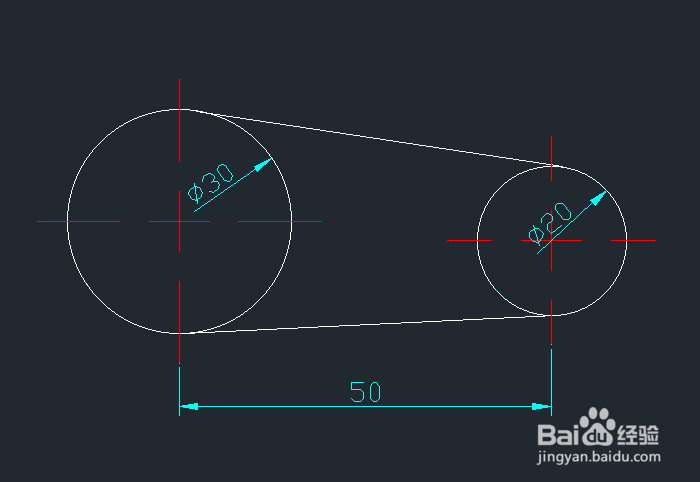

7、重复以上操作，可以画出另外一条切线。这样一个V带传动就绘制好了。
