BIGEMAP 等高线叠加到卫星图像上( AutoCAD)

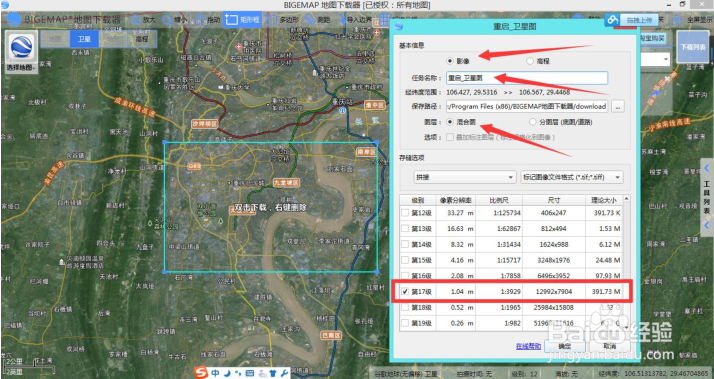

1、影像下载/高程数据下载影像须使用 BIGEMAP 地图下载器中 Google Earth 无偏移影像，并具有无 Goog造婷用痃le 小水印、免封 IP、影像更新更快等特点。首先在图源列表中选中 Google Earth 图源，只有此图源可实现高清卫星图像下载和高程等高线下载。在此通过矩形区域选择下载边界（如图 1 所示），以下载重庆的某块区域为例加以演示：下载卫星图像选定一个区域，下载卫星图像，如下图：

2、意：红色箭头的地方。下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：

3、注意：红色箭头的地方。下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：投影变换由于 AutoCAD 不支持经纬度坐标，需要用到大地坐标，所以需要将下载的卫星掬研疔缎图像和高程数据转换成 Xi'AN80坐标系或者 Beijing54 坐标系。本实例已转 Xi'an80 坐标系为例说明。将卫星图像转化成 Xi'an80 坐标系如何将下载的卫星图像转换成西安 80 坐标？将高程数据转换成 Xi'an80 坐标系如何转换等高线到西安 80 坐标系?第三步：将等高线和卫星图像在 CAD 中打开叠加先打开等高线在等高线转换成西安 80 之后，保存成为了 DXF 格式，双击 DXF 格式的等高线，会自动启动 CAD 打开等高线，如下图：

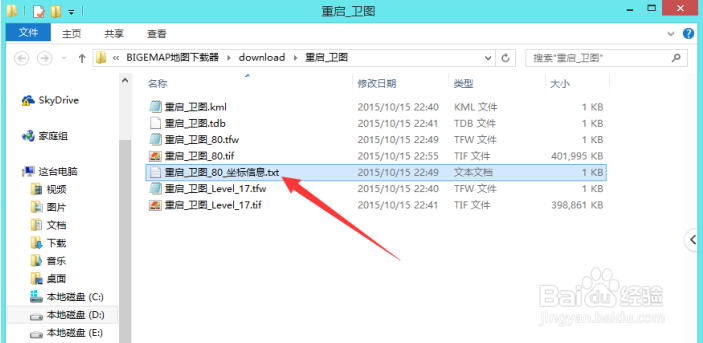

4、插入卫星图像在 转换成西安 80 坐标卺肿蓦艚系的过程中，转换完成后的目录里会有一个与你保存转换后卫星图像文件同名的 TXT文件，如本例中的下图：

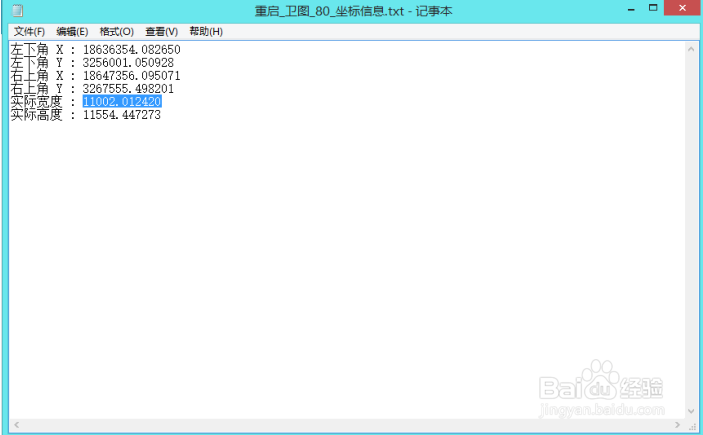

5、打开这个 TXT 文件，如下图：

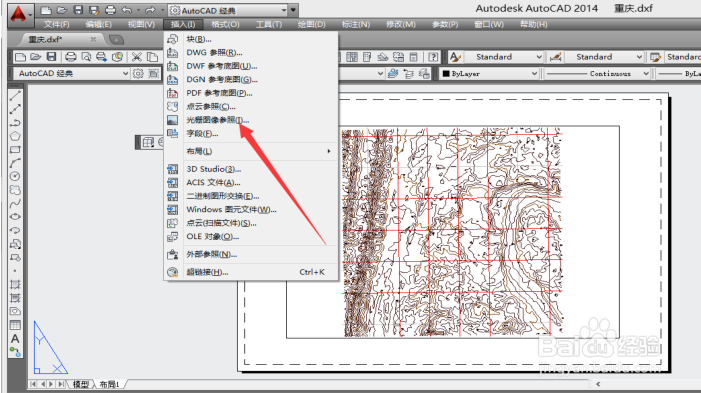

6、回到刚才打开等高线的 AutoCAD 界面：选择工具栏里面的【插入】->【光栅图像参照】，如下图：

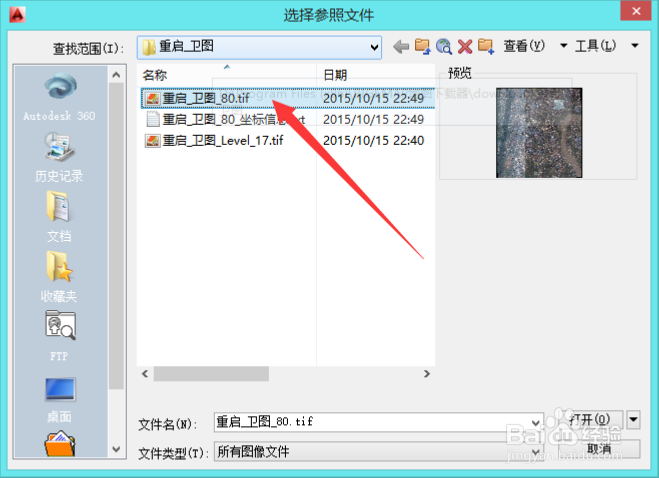

7、打开如下界面，选择转换成西安 80 的卫星图像，如下图：

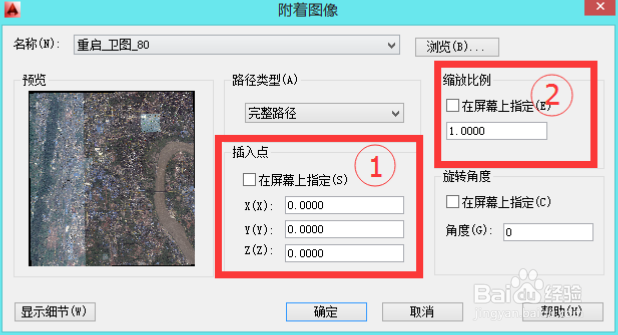

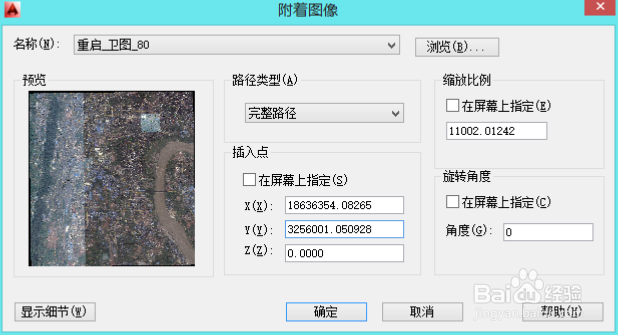

8、图中需要填写① 和 ② 的参数，把方框□中的勾去掉，下面的参数才可以填写，这个参数来自刚开打开的 TXT文围泠惶底件，填写如下：①X(X):填写 TXT 文件中的【左下角 X】后面的数字X(Y):填写 TXT 文件中的【左下角 Y】后面的数字Z(Z):不用填，默认②缩放比例:填写 TXT 文件中的【实际宽度】后面的数字填写完成后的效果如下图：

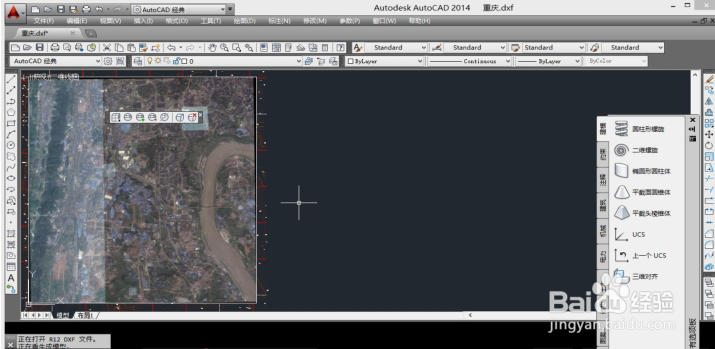

9、点击上图中的【确定】，如下图所示:

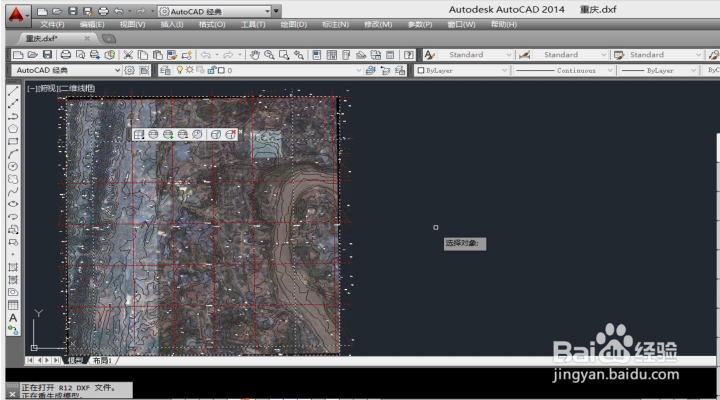

10、选择工具栏的【工具】->【绘图次序】->【后置】，框选整个图像区域，如下图：

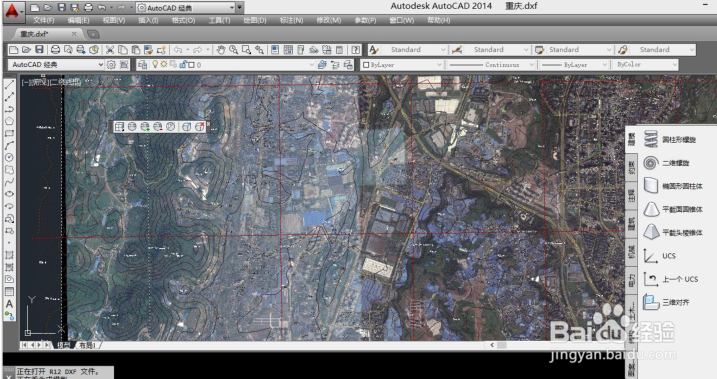

11、滚动鼠标可放大缩小，如下图：

12、合成功，很完美的效果，可储存为你想要的结果。
