cadence16.6 学习007-原理图库如何新建元器件

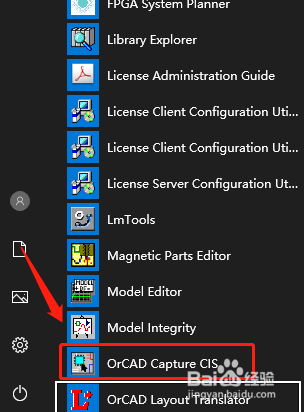

1、第一步，从开始菜单中打开cadence的工具，然后选择orcad capture cis，如图所示，如果上次将orcad capture cis选择为默认打开选项，那么直接跳转到工作界面；

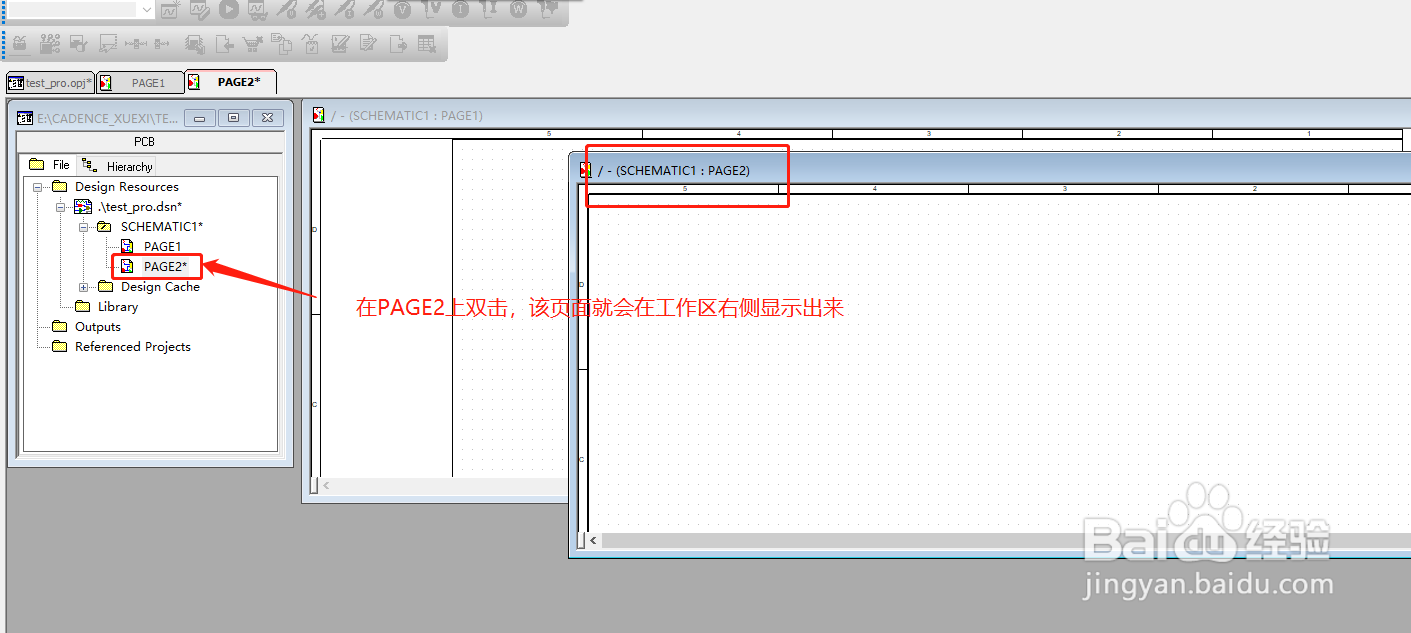

2、第二步，打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；

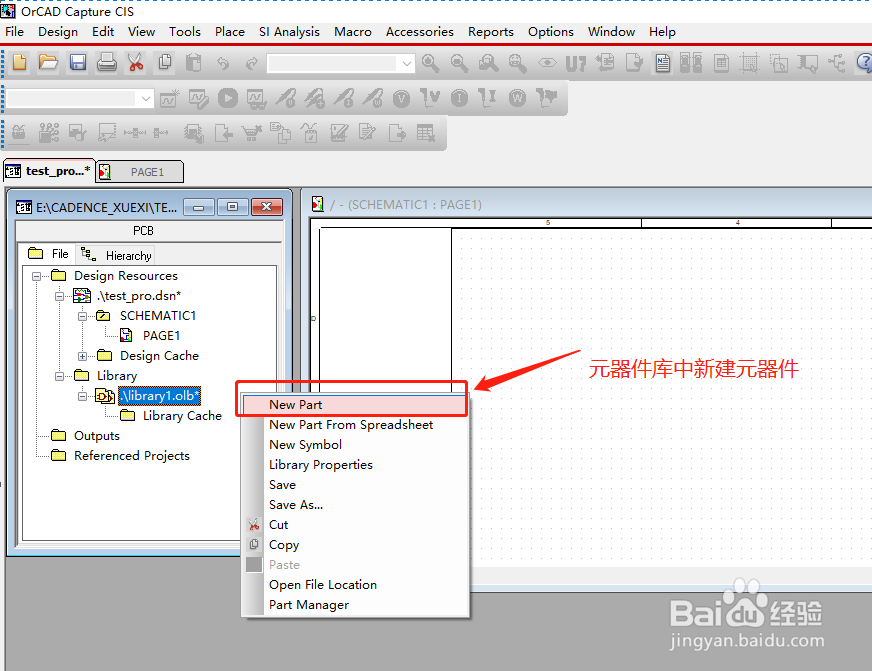

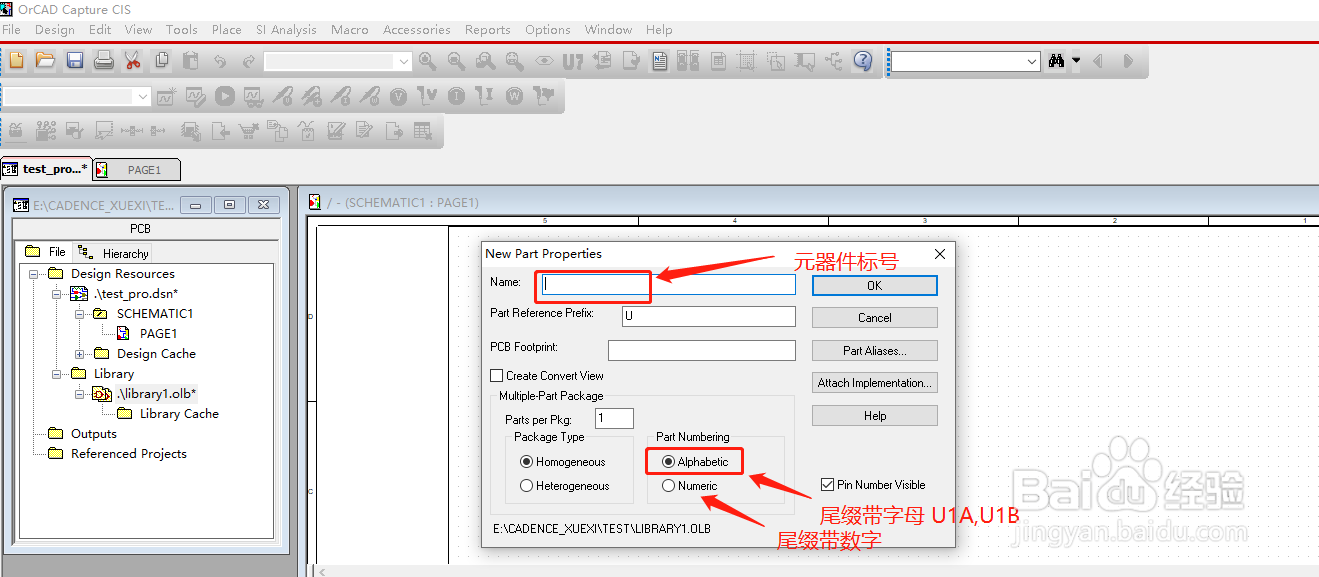

3、第三步，然后在library1.olb中点击鼠标右键，选择New Part，然后在弹出的窗口中输入引用的标号，以及该元器件的封装是否分为多个part，输入完成后，点击OK;

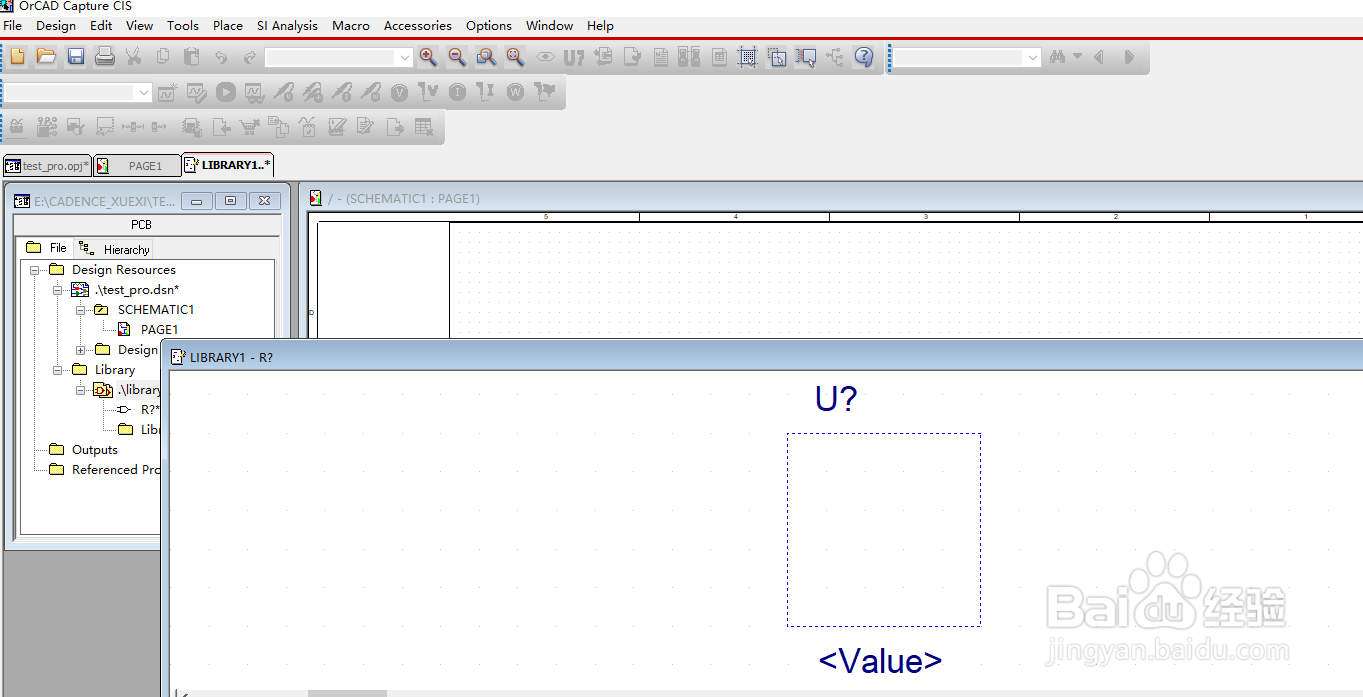

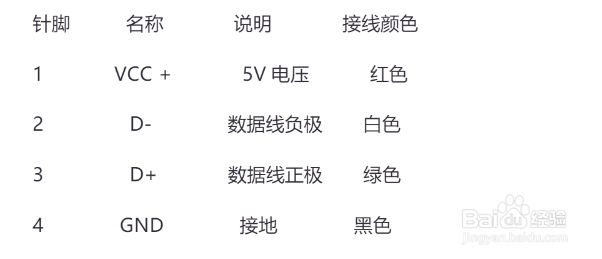

4、第四步，在弹窗中会显示要建立的元器件的symbol范围，比如我们要新建一个USB Type-A的插头，先找到TYPE-A的引脚定义，然后根据定义绘制；

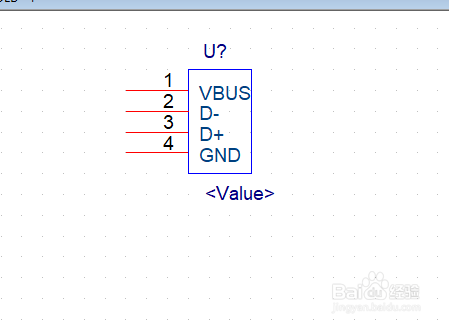

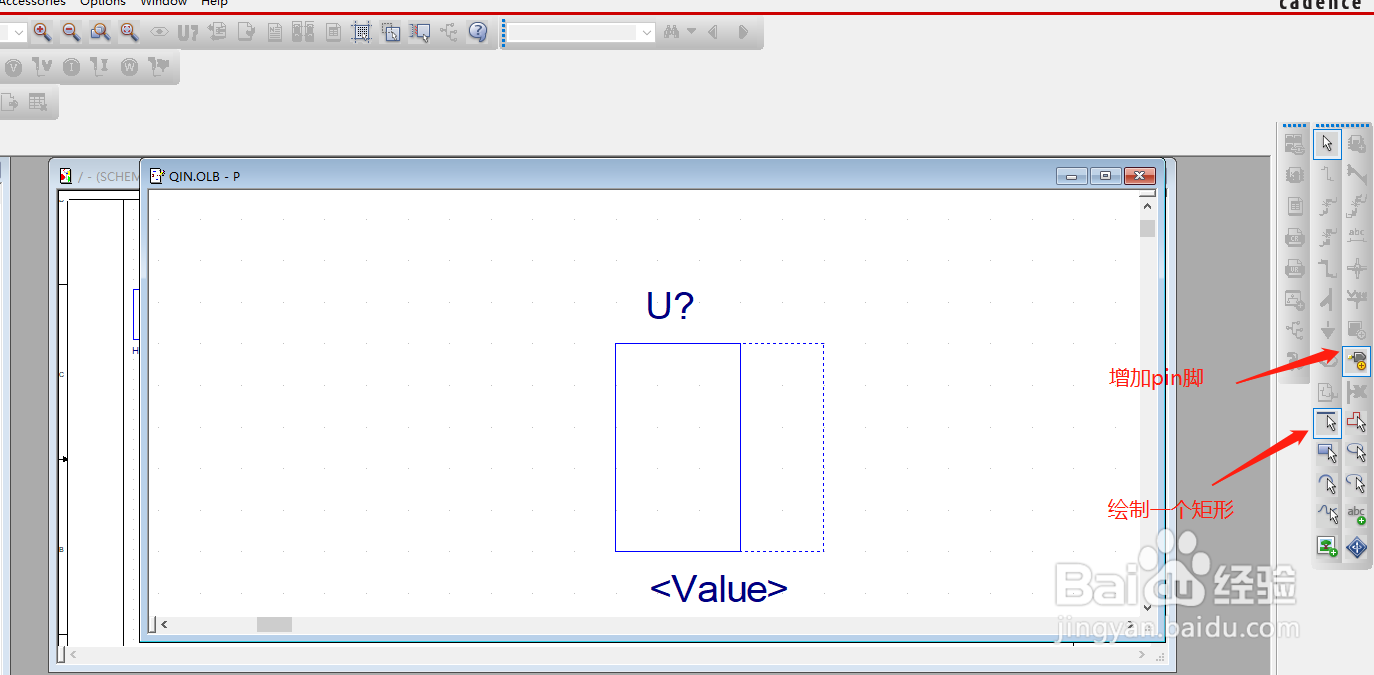

5、第五步，从右侧工具栏中分别用place line ,和place pin 功能，绘制如下图的symbol。最后点击保存，就新建成功。
