CAD三维模型并集教程

2024-11-10 03:49:16

1、打开AutoCAD 2013软件,进入软件工作界面;

CAD三维模型并集教程

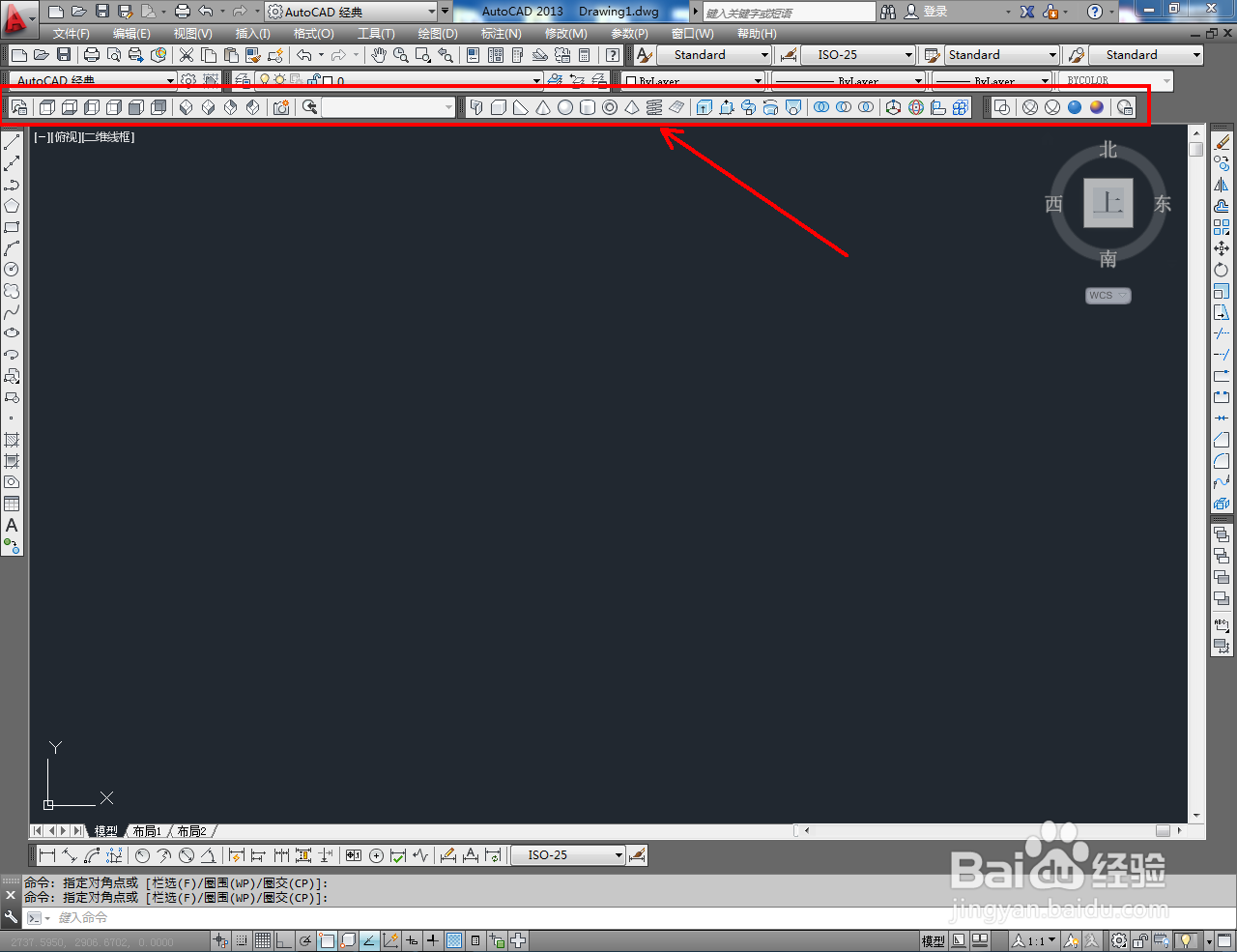

2、鼠标右键点击图示箭头所指区域,点击【AutoCAD】,依次勾选【视图】、【建模】以及【视觉样式】工具栏;

CAD三维模型并集教程CAD三维模型并集教程CAD三维模型并集教程CAD三维模型并集教程

3、点击视图工具栏中的【西南等轴测】切换为西南视图后,点击【圆环体】,按图示绘制一个圆环体模型;

CAD三维模型并集教程CAD三维模型并集教程CAD三维模型并集教程

4、点击【球体】,鼠标拉动绘制出一个球体模型(如图所示);

CAD三维模型并集教程CAD三维模型并集教程CAD三维模型并集教程

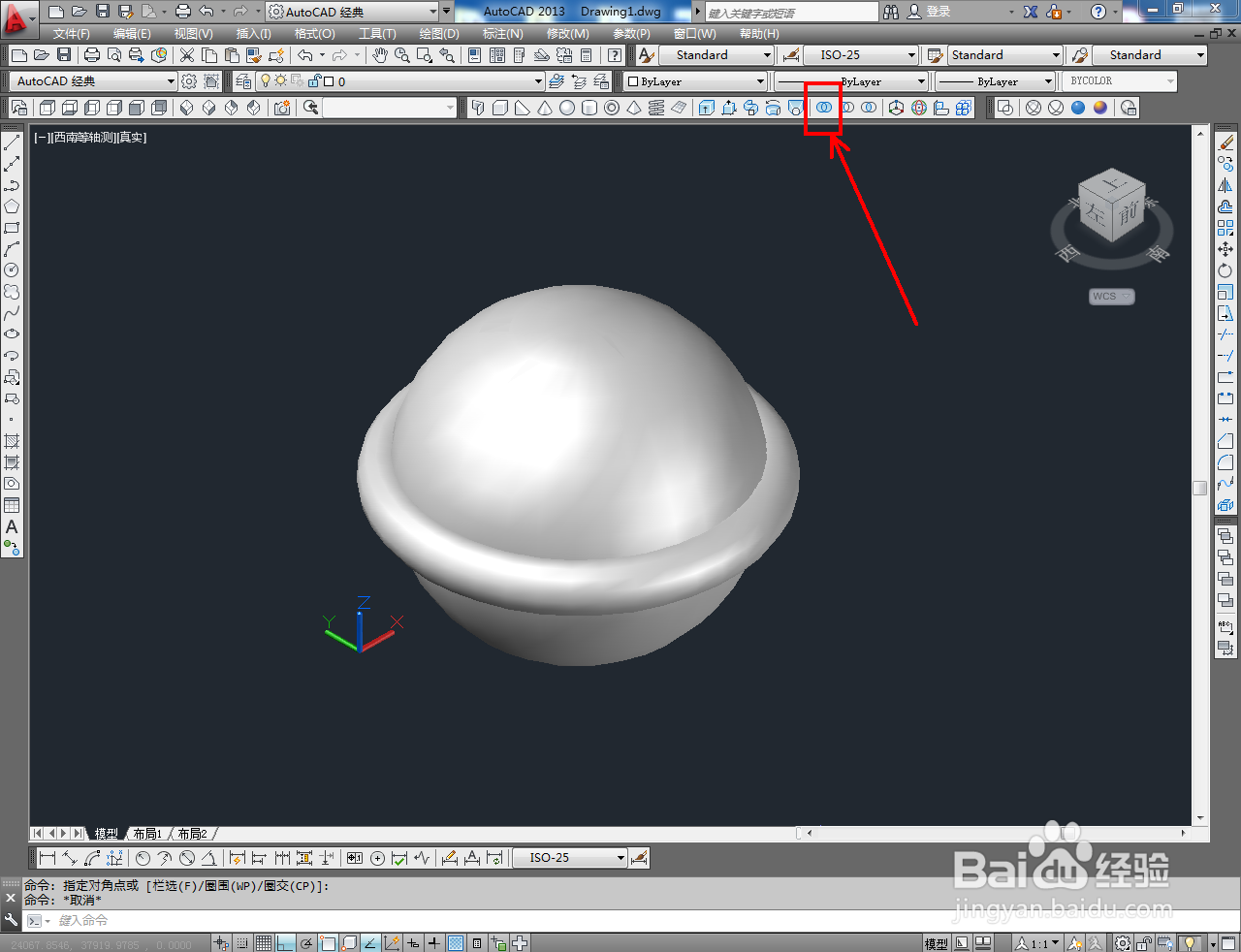

5、点击建模工具栏中的【并集】后,框选两模型并按下空格键确认,即可将两模型合并为一体。最后,点击【视觉样式】中的【实体显示】显示实体效果即可。以上就是关于CAD三维模型并集的所有介绍。

CAD三维模型并集教程CAD三维模型并集教程CAD三维模型并集教程CAD三维模型并集教程CAD三维模型并集教程
