怎么使燃气管网GPRS DTU远程测控调度SCAO

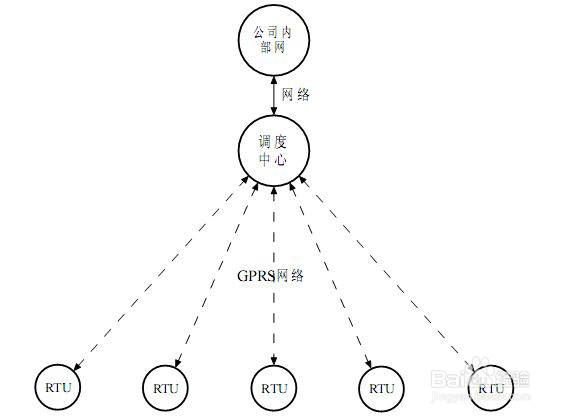

1、如下图所示燃气管网远程测控调度系统由远程终端单元（RTU）、GPRS DTU、无线GPRS网络、调度中心几个部分组成。数据采集将每个调压站内的压力、温度、流量等数据通过GPRS 数据传输终端动态地发送到燃气管理处的调度中心。调度中心负责对所接收到数据进行分析、存储、生成表格、曲线显示等处理，并且在出现非正常燃气传输状态的时候进行报警，使现场故障能够的到及时、有效的处理，避免产生更大的经济损失。

2、远程终端单元RTU 分散的分布在燃气管网的遥测点上，主要由GPRS 智能模块、电源、天线、PLC的CPU 及各种I/O 模板及后备电池、机箱等几部分组成。远程终端单元RTU 与现场设备的开关量、模拟量信号相连，进行数据采集、处理、存储并通过GPRS 网络与调度中心传送数据，接收并执行上位机的命令。

3、RTU 机箱：安装于遥测点现场，为壁挂式，具有防盗功能（包括GPRS 模块天线），其固定螺丝置于箱体内，设置门锁，箱体内具有220V 交流电，信号输入输出接线端子，设置交流进线空气开关，配备一220V交流电插座（检修时方便使用）

4、PLC：基本功能要求无需监控中心控制，可自行进行测量，并保存累积数据系统；具有实时时钟功能（可通过监控中心设定校准），采集到的数据以时间为顺序，以5分钟/每次的密度，能在RTU 端存储一天的历史数据，程序、参数、历史数据具有掉电保护功能；定时上报：把从仪表采集到的数据，以定时（整5分钟报一次）方式上报；实现数据点播：可以响应各监控中心发出的查询请求，将实时时刻或历史时刻的数据发给监控中心，数据可发给多个监控中心；输入信号损坏时发出报警信息；当系统上电复位，或系统运行、通信发生异常死机复位（看门狗复位）时，系统根据复位类型不同进行复位处理，保证系统正常工作。可为一次仪表（两线制，三线制）提供24V 电源，具有一次表供电功能。

5、移动APN 专线方式：中心用一个服务器组作为中心接收，中心采用APN 专线连接。此种方案先向移动运营商申请APN宽带业务，并申请邦定IP 地址。终端设备通过RS232串行方式接到GPRS 智能终端上，GPRS 智能终端与GPRS 基站通信，但与电路交换或数据呼叫不同，GPRS 数据分组是从基站发送到SGSN 节点，而不是通过移动交换中心MSC连接到语音网络上。SGSN 与网关支持节点GGSN 进行通信，GGSN 对分组数据进行相应的处理，再发送到目的网络，如Internet 网络，（参见图示）来自Internet、标识有移动台地址的IP 包，由GGSN 接收，再转发到SGSN，继而传送到移动台上。
