惠普笔记本Compaq511拆机图片分解

1

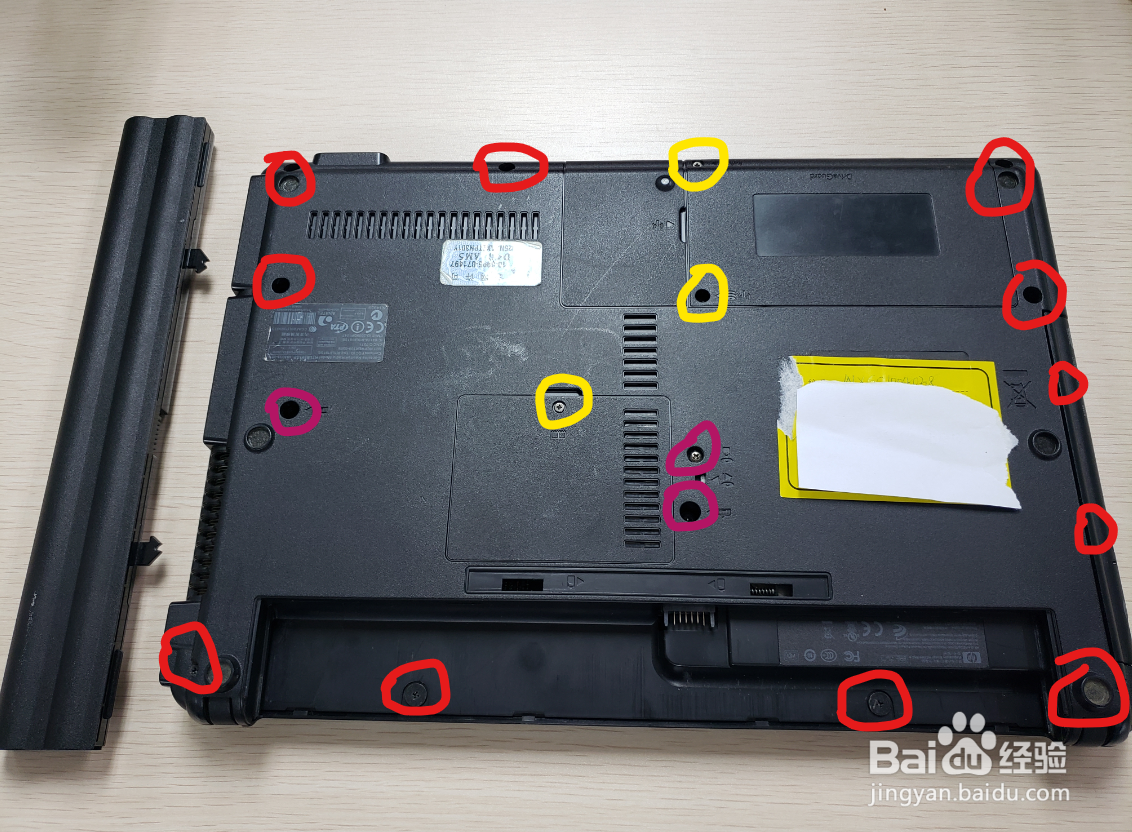

2、把电池拆下，按图片红圈的螺丝拆下来。

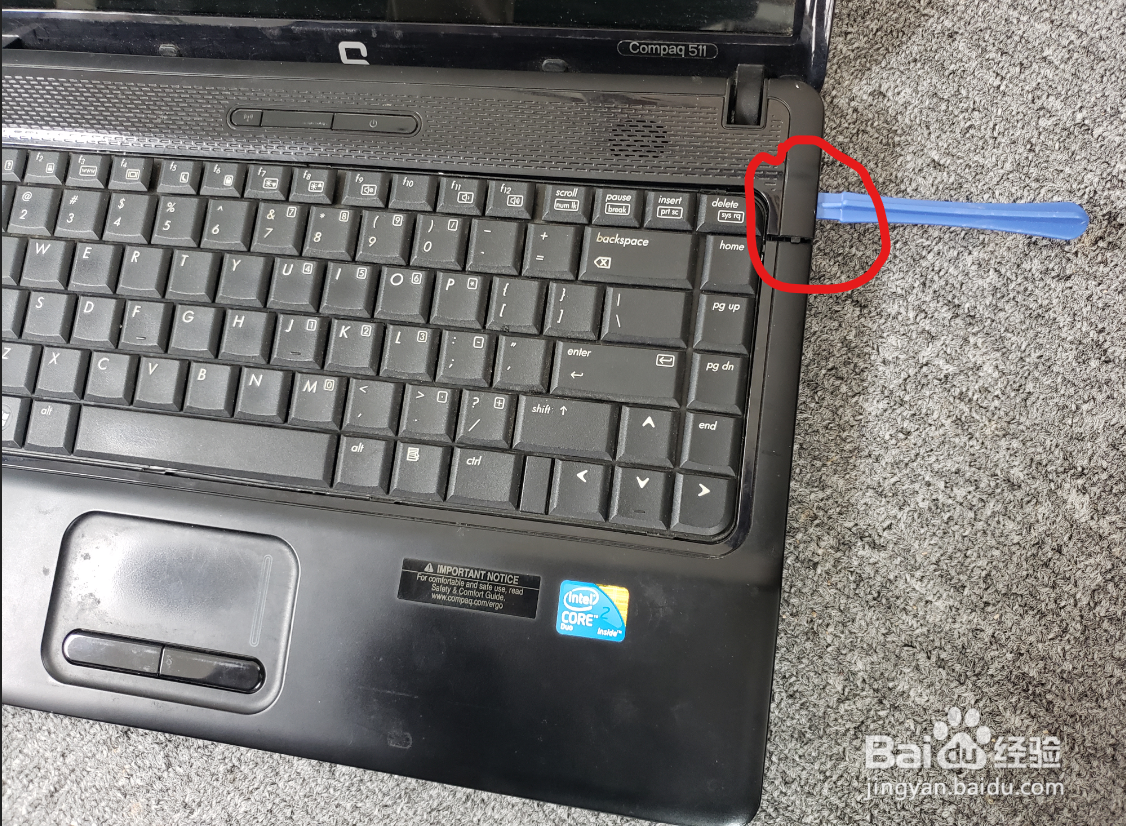

3、撬把在红圈开始撬，先撬开电源按键长小片。

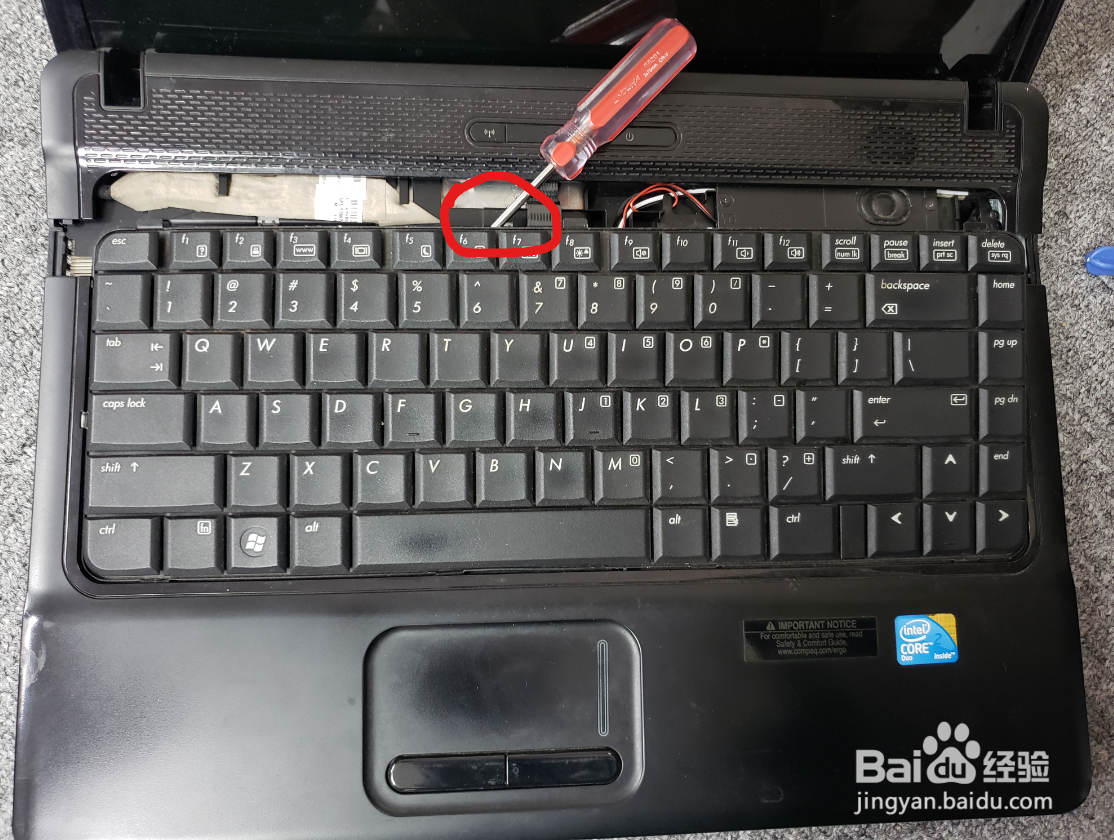

4、跟着拿根一字螺丝到把键盘撬起。

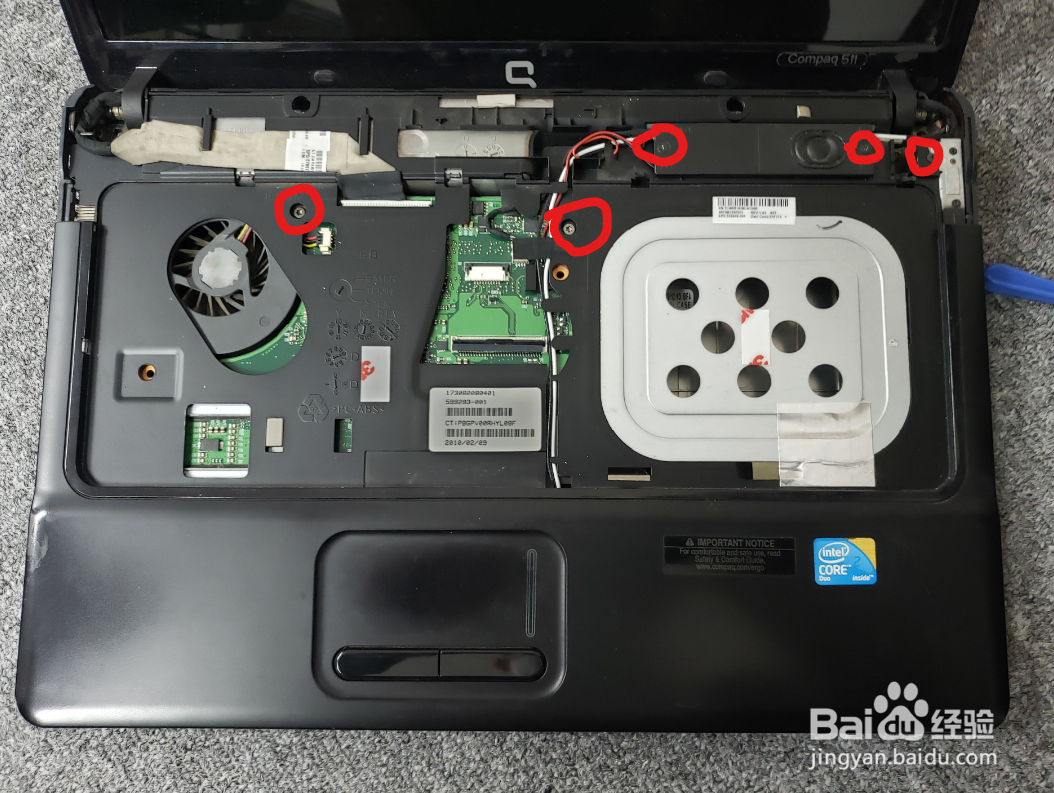

5、看图再把画红圈的五颗螺丝拆下。

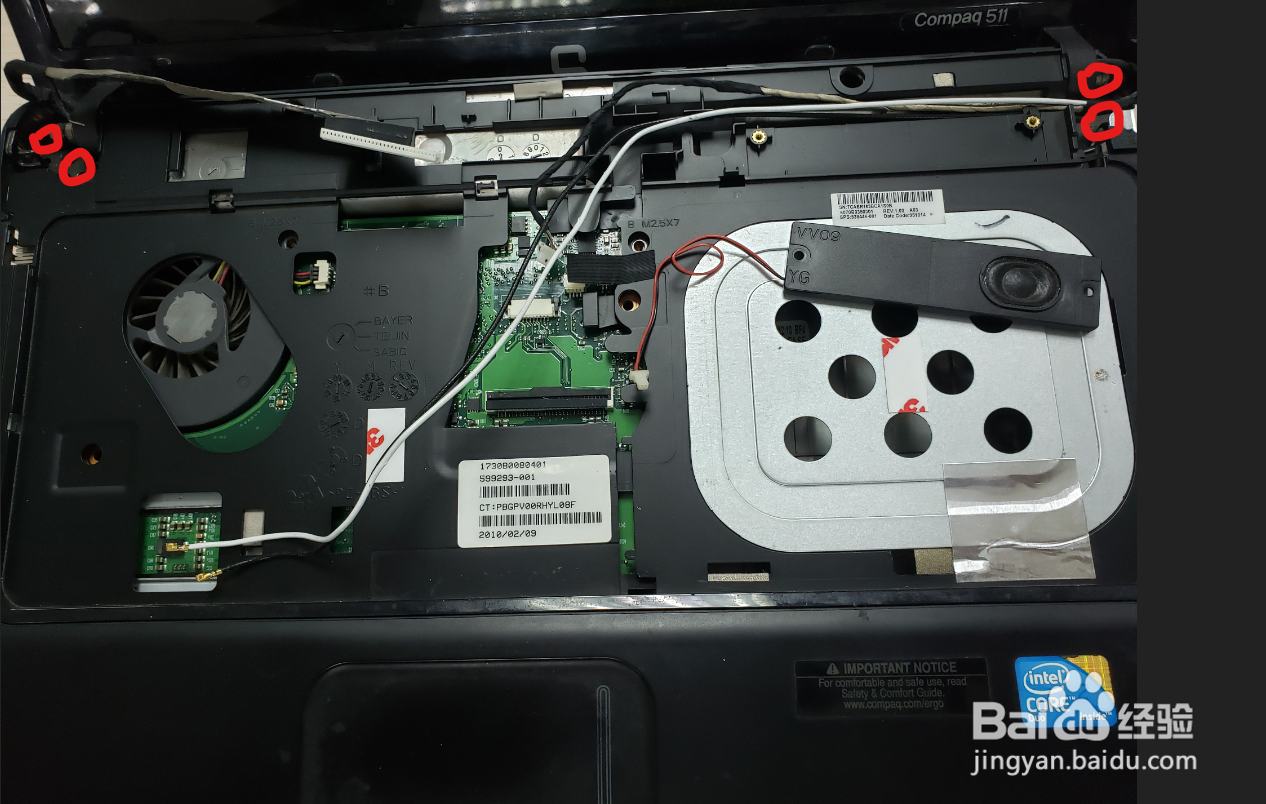

6、和屏连接的红圈螺丝也拆下来。

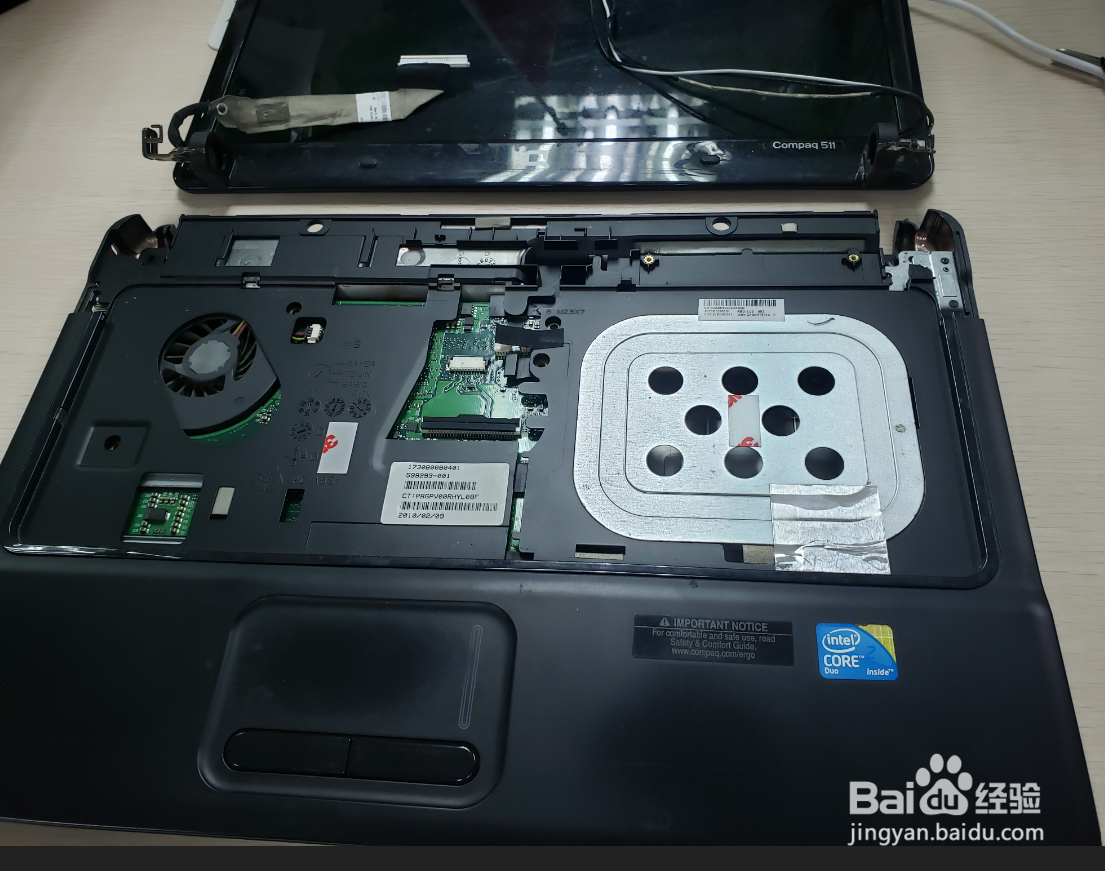

7、屏和键盘底壳就分开出来了。

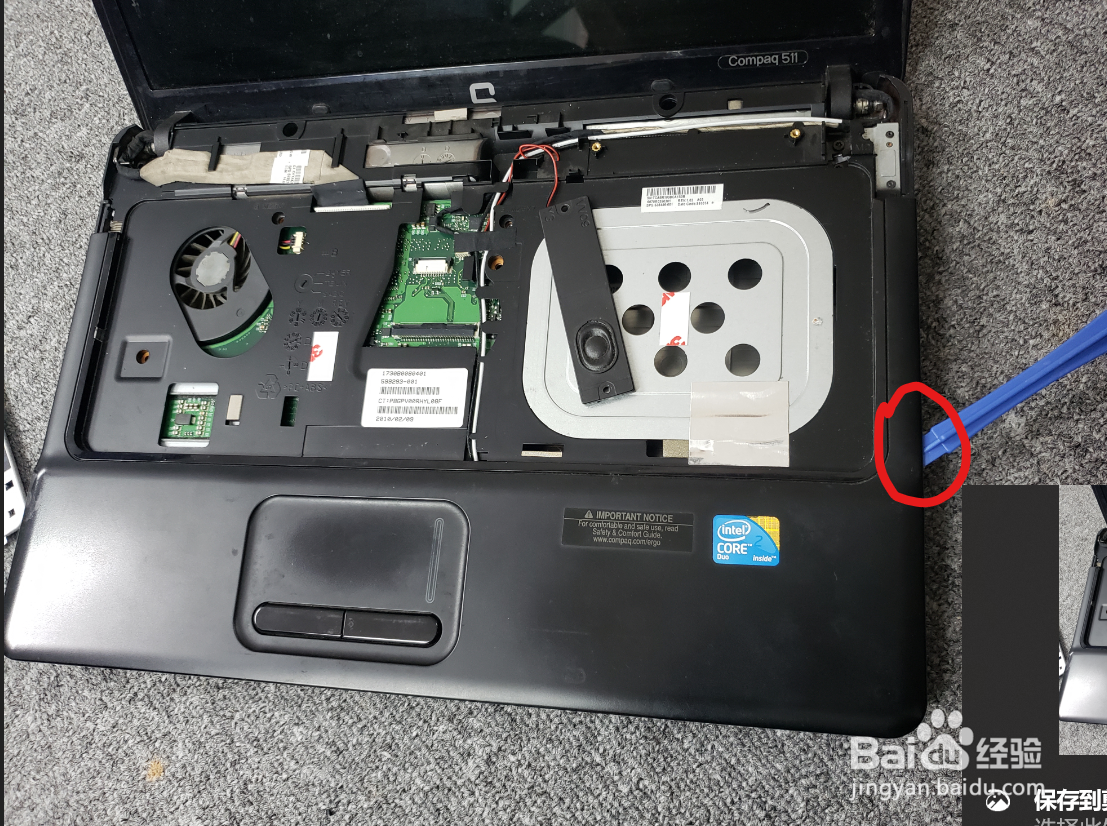

1、跟着拿撬把在红圈处撬起，沿着板块外壳和底壳就分开了。

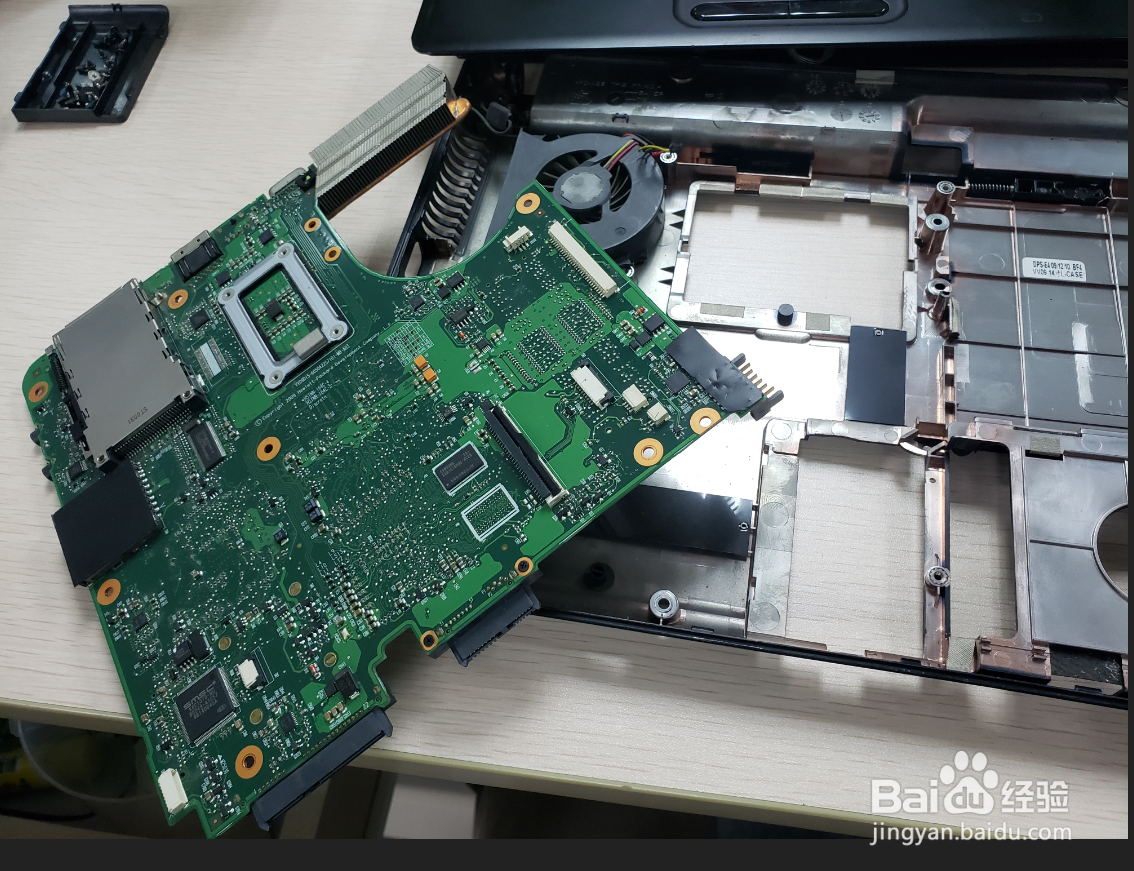

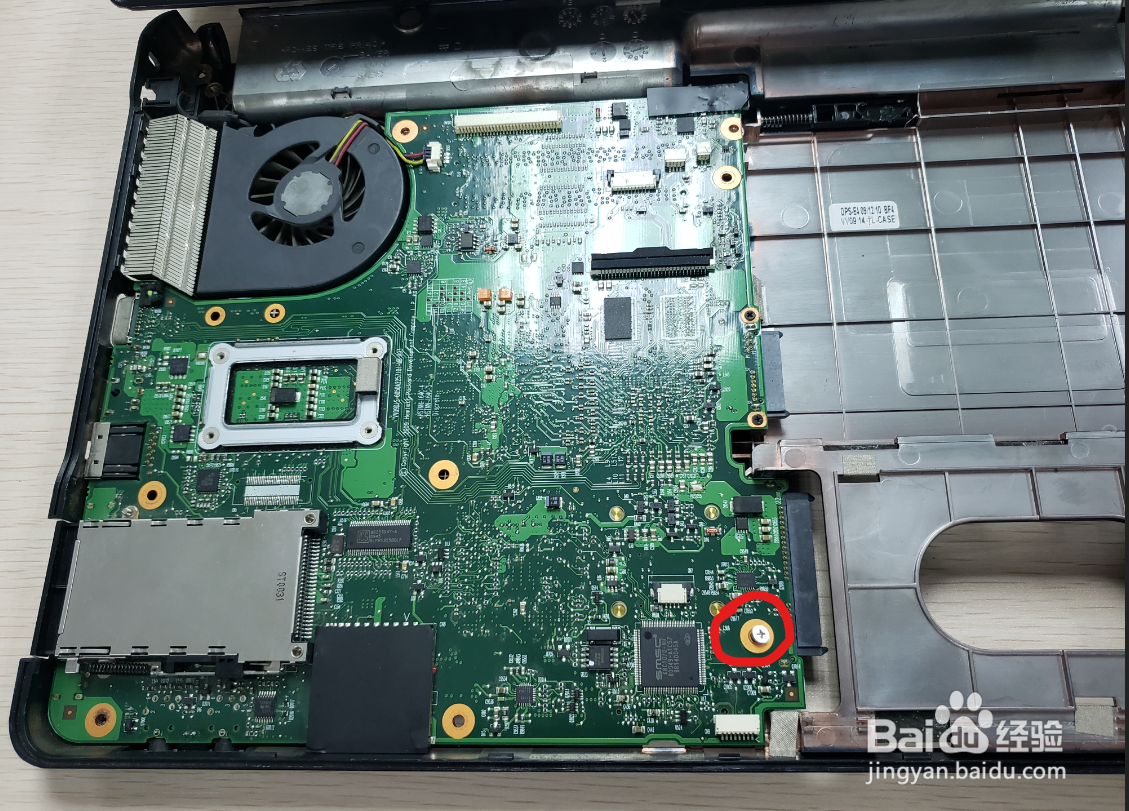

2、下面看到主板了，主板只有拆一根螺丝红圈处，还有把风扇插头拿开，就从四角慢慢撬出主板了。

3、呵，终于拆完了。有些线就没写得那么详细，有一定能力基础的看看都明白了。
