GPD450M锚杆(索)应力传感器

GPD450M矿用本安型锚杆（索）应力传感器（以下简称传感器）主要用于煤矿巷道顶板及两帮锚杆或锚索受力监测，也可以用于岩趁甫呼夕土工程锚杆、锚索应力监测。产品采用本质安全电路，可用于井下含有瓦斯等爆炸性气体的危险场所。产品的主要特点：采用了高精度应变测量技术，具有测量应力和数据通讯等功能。

工具/原料

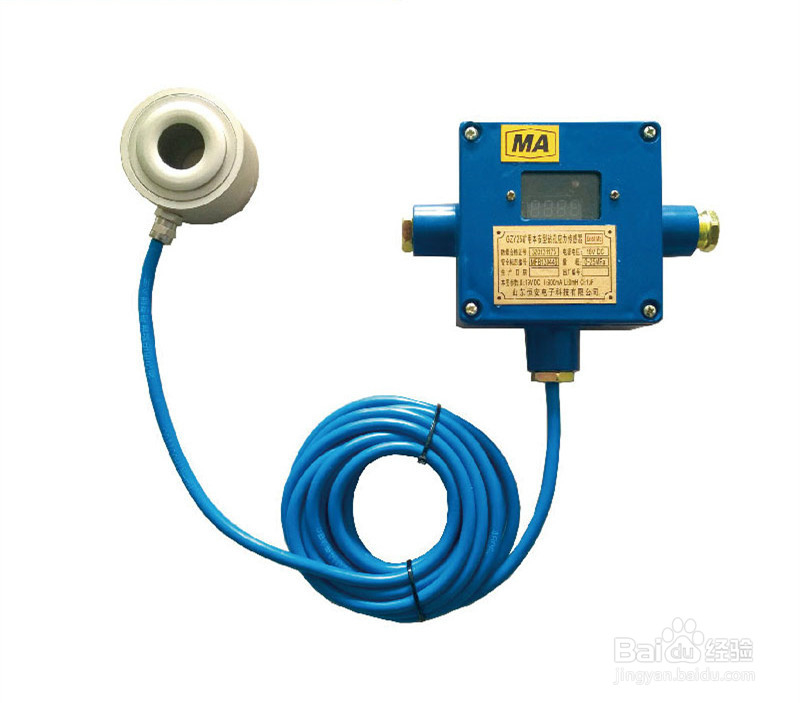

传感器本体

变送器

不锈钢管

传感器本体Φ98×50(mm)，变送器120×110×50（mm）

整机重量：约2.3 ㎏

主要技术指标

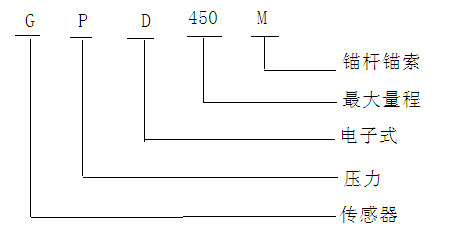

1、传感器型号、名称

2、使用环境a)环境温度：0℃～40℃；b)平均相对湿度：不大于98％（25℃）；c)大气压力：80kPa～116kPa；d）无显著振动和冲击的场合；e）具有甲烷混合物及煤尘爆炸危险的煤矿井下。

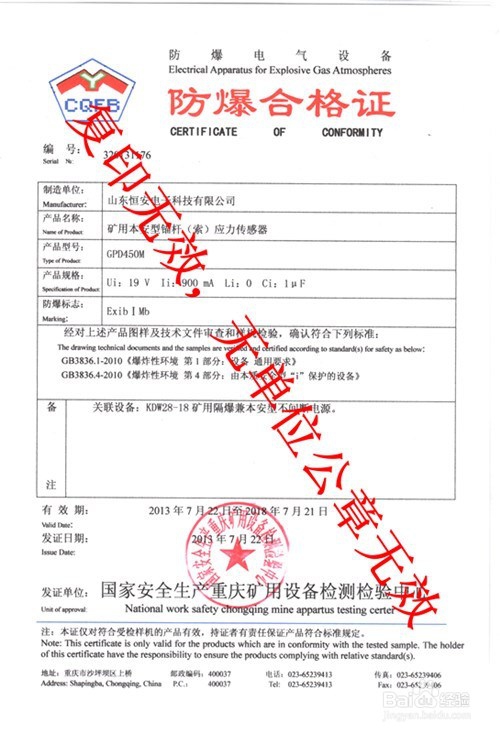

3、测量范围(1)锚杆（索）应力传感器测量范围：0 KN~450KN(2) 工作电压：18V DC(3)工作电流：≤60mA(4)与上级传输方式：RS485，主从式，嗒扬柰旦传输速率2400bps(5)防爆型式：矿用本质安全型，防爆标志为“ExibⅠMb”(6)外壳防护等级：IP54(7)具有数字显示功能(8)分辨率：0.1KN(9)传输距离：传感器与KJ616-F矿用数据传输分站之间的最大传输距离：2km（采用MHYV电缆，分布电阻：12.8Ω/km，分布电容：0.06μF/km，分布电感：0.8mH/km，电缆具有安标证并在有效期内）

4、基本误差:不超过：±2.5%

5、本安参数:Ui= 19V Ii= 900mA Ci= 0mH Li=1uF

结构特征与工作原理

1、测力传感器由传感器本体和变送器组成，二者之间用长约189mm、Φ12mm的不锈钢管硬连接。传感器采用应懈吡赜痖变测量技术，测量锚杆/索载荷应力，传感器将应力传递到应变体上产生变形，应变计将变形量转换成电压信号，并由变送器转换为RS485 通讯信号与上级分站通讯。

安装与调试

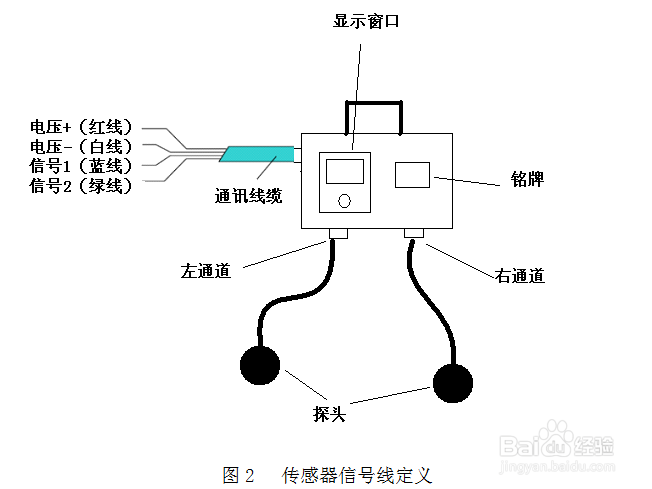

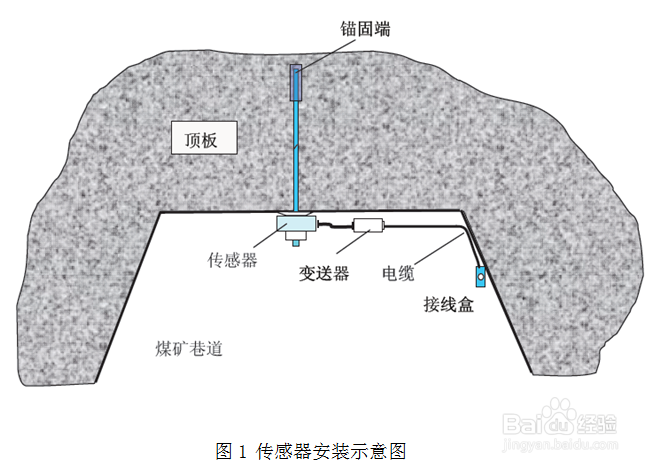

1、安装测力传感器采用穿粪鋈蕞捅孔式固定安装安装。将传感器安装锚杆的托盘和紧固螺母之间，传感器安装时要注意居中，偏离中伺拈渌渴心安装时会造成一定的测量误差。建议传感器在巷道掘进过程中安装，若在回采巷道锚杆上安装传感器时，要注意局部顶板安全。安装方法如图1 所示。安装步骤如下：1) 先放入托盘，将传感器穿入锚杆或锚索中，保持传感器居中，旋紧锚杆的紧固螺母。若是锚索用涨拉机将锚索涨紧。2) 按照图 2 的接线方式，将传感器信号线与KJ616-F 矿用数据通讯分站总线上三通接线盒相连，电缆线按颜色一一对应连接。

2、调试检查 KJ616-F 矿用数据传输分站与传感器的连接电缆无误后，接通电源，等分站进入运行状态。观察显示器刂茗岚羟应显示如下信息：1) 显示系统的版本信息，延时进入工作状态。2) 巡测传感器后，显示当前传感器的数据

使用、操作

1、使用前的准备和检查设备连接无误后，接通电源。

2、数据显示当传感器与KJ616-F 矿用数据传输分站连接后，分站巡测到传感器，传感器的数据可在监测分站显示出来。

维护保养

1、传感器长期放置不用时应在井上保存。

2、传感器壳体部位在保存时涂少量润滑油以防止生锈。

包装、运输、贮存

1、包装箱应有“小心轻放”等标志。

2、运输设备包装后，在避免雨雪直接淋袭的条件下，可用于各种运输方式。

3、贮存包装后的传感器应能在温度-10℃～+40℃，相对湿度不大于90%的环境中贮存12 个月以上。
