CAD怎样画三角板

1、打卡CAD，新建一个空表文件

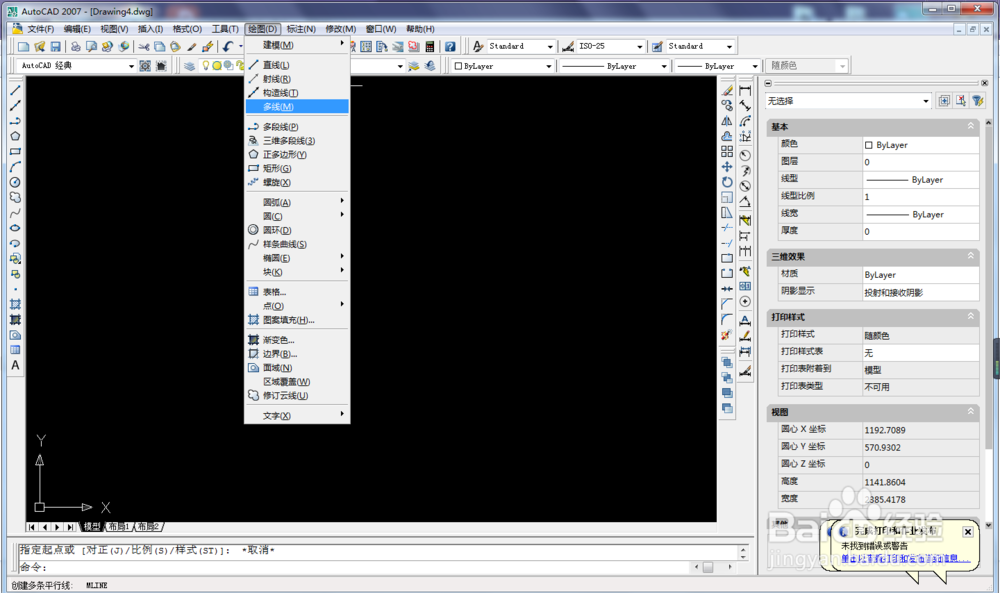

2、激霰翌倡戈活多线命令。这里详细说一下，激活多线命令有多种方式：1、如下图，执行【绘图】-【多线】。2、直接点击工具栏中的多线命令图标，当然，首先你的工具栏上得有唁昼囫缍这个图标。3、输入字母“ML”，它是多线命令的单词缩写，也是快捷方式。

3、见下图，当前设置，这个可以自由设置。为了省时间，笔者就不改了。

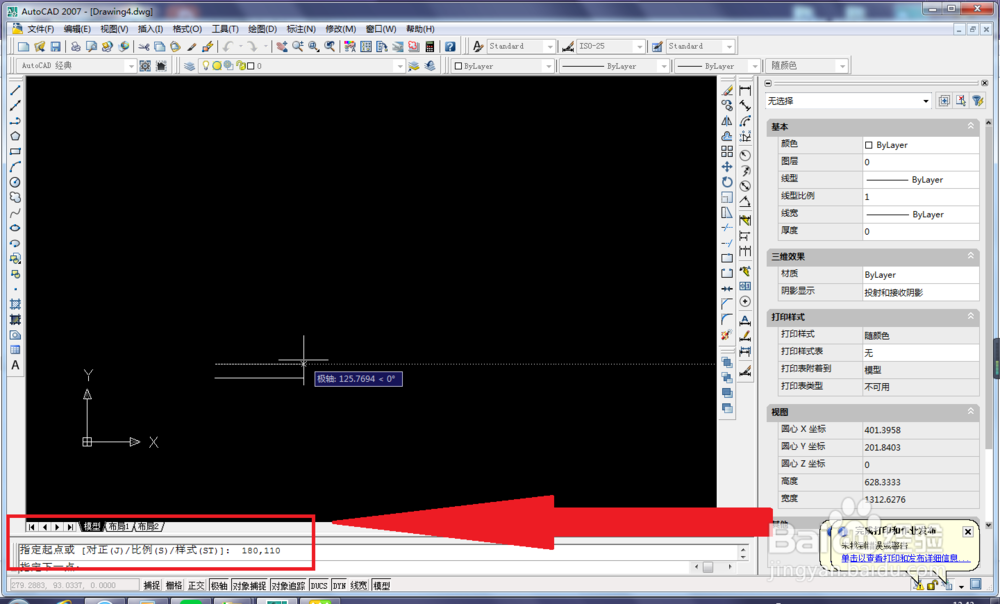

4、指定起点坐标180,110。这个可以随意，只是为了画图方便，笔者将坐标固定死。

5、按键盘上的F12键，蔡龇呶挞关掉动态输入模式，输入第二点坐标220,110。这里说明一下，如果不关掉动态输入，那么你输入的就是相对坐标，那么220,110这个坐标就不合适，你要自己重新算一下坐标。

6、输入第三点坐标220,150。

7、输入字母：C，按回车键，就可以了。45°三角板画好了。

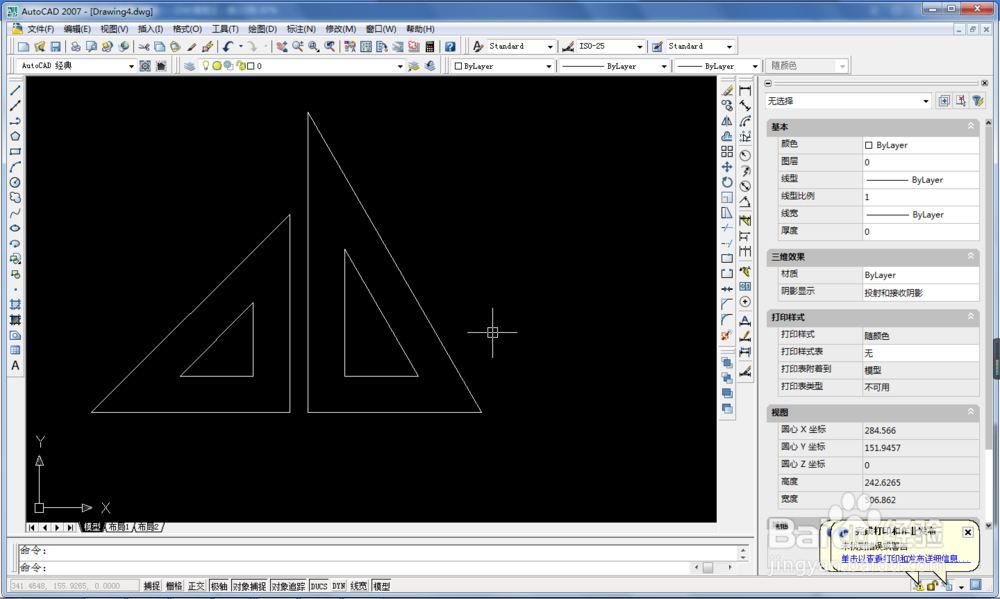

8、重复上面的步骤：1、ML，回车，激活多线命令2、输入坐标270,110，回车3、输入坐标310,110，回车4、输入@80<120，回车（这里说明一下，80是斜线长度，120是角度）5、输入C，回车
