proe折弯实体创建立体文字

1、启动proe软件，proe软件界面中点击打开文件图标，打开现有的proe三维模型。

2、模型上有一个不规则的曲面，在使用展平面组前需要创建一个基准点。这里就选择曲面的一个端点来创建一个基准点，准备展平面组特征的创建

3、展平面组指令的菜单位置：插入——高级——展平面组...

4、在展平面组对话框中，首选选择面组，再选择刚才创建的基准点作为原点，其余接受默认，完成展平面组特征的创建。

5、然后使用拉伸特征，选择展平的曲面作为草绘平面，拉伸出实体的文字来。

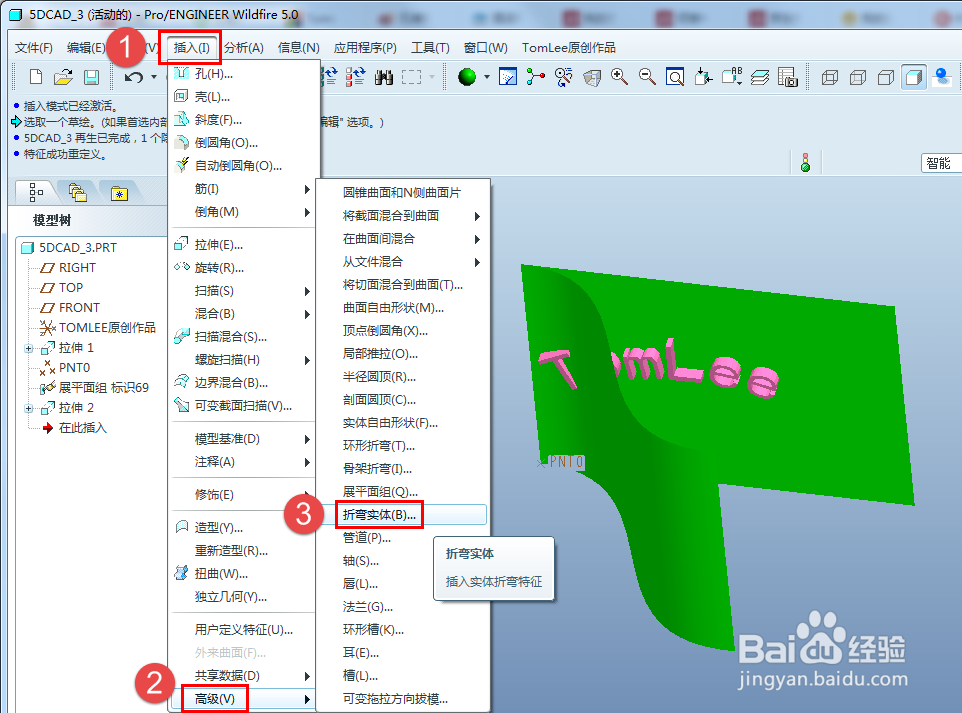

6、折弯实体指令的菜单位置：插入——高级——折弯实体...

7、在折弯实体对话框中，首先勾选“折弯实体”，然后选择刚才创建的展平面组，拉伸的实体文字就来到了不规则的曲面上。

8、当折弯实体特征创建完成后，我们可以把面组都隐藏起来，这样就只显示立体文字了。
