CAD中如何创建图块

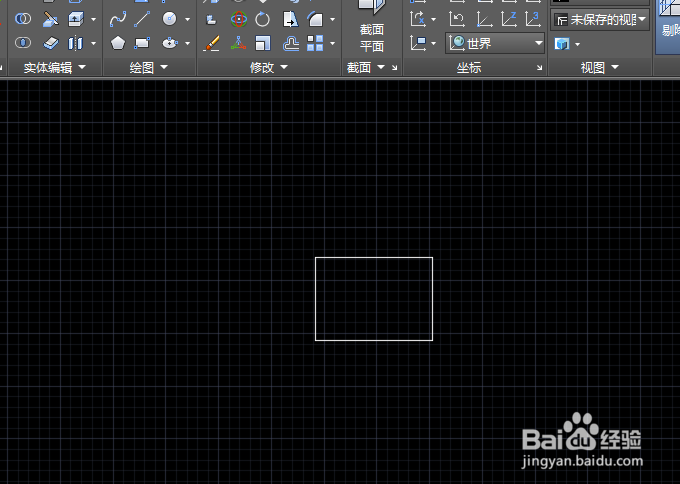

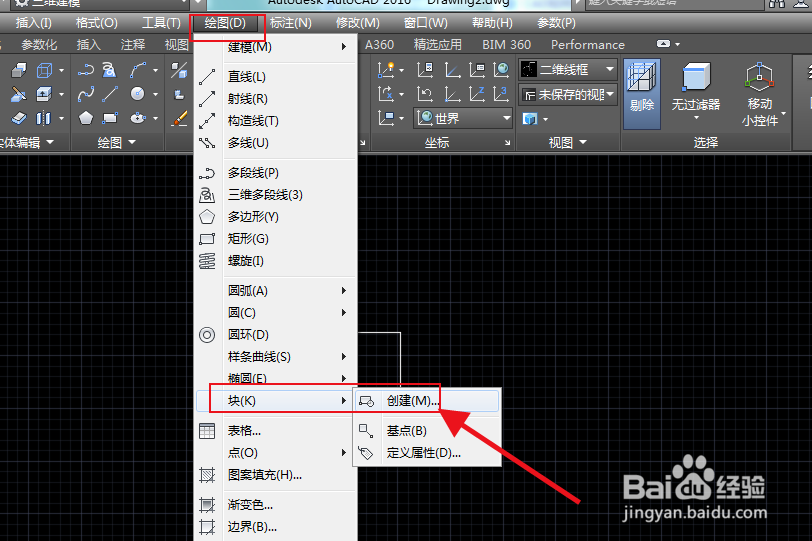

1、小编直接任意绘制一个矩形，然后点击上方菜单栏的“绘图”-“块”-“创建”。也可以直接在命令栏输入“B”回车。

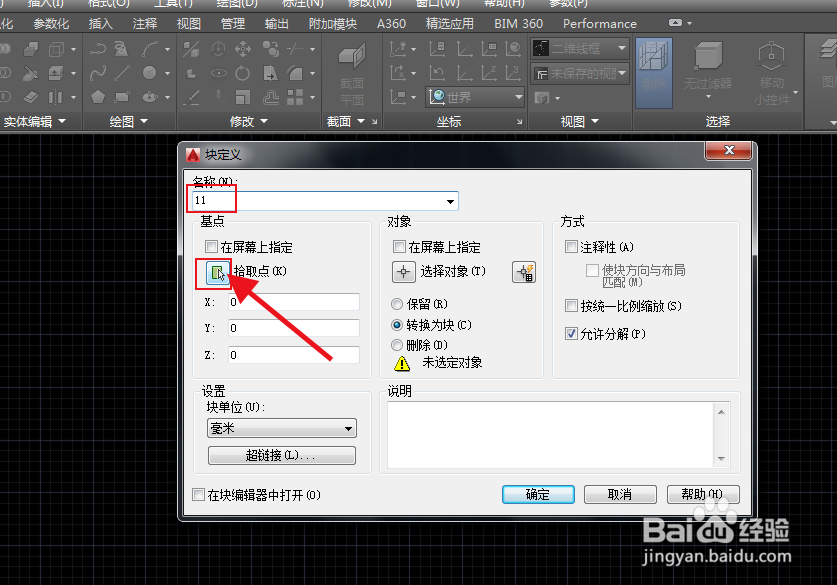

2、然后明命名块，点击基点拾取点，在矩形的某一点（按各自需求）选择为基点。

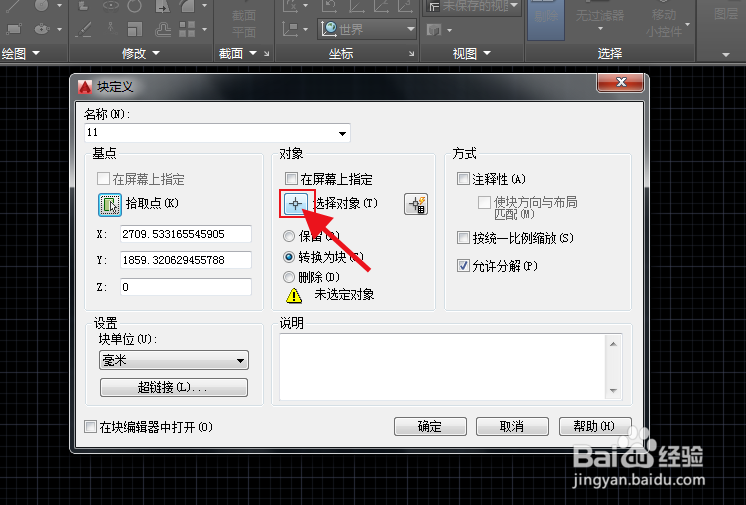

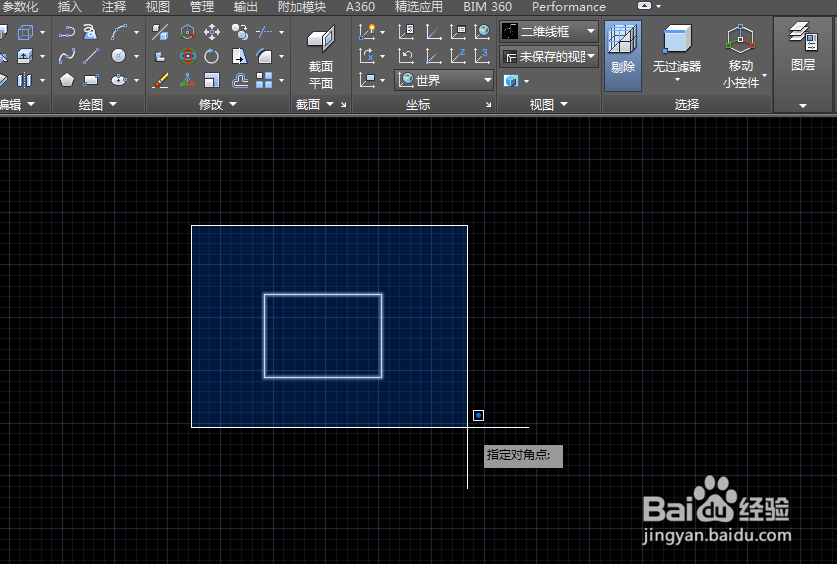

3、再点击对象-选择对象，将整个矩形框选起来点击鼠标右键即可。

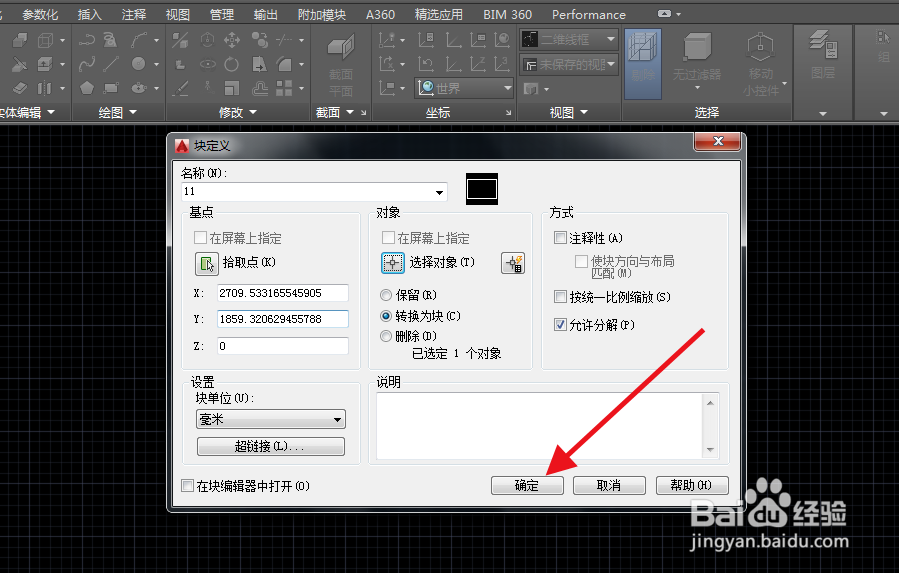

4、其他参数按需求更改，然后点击确定。

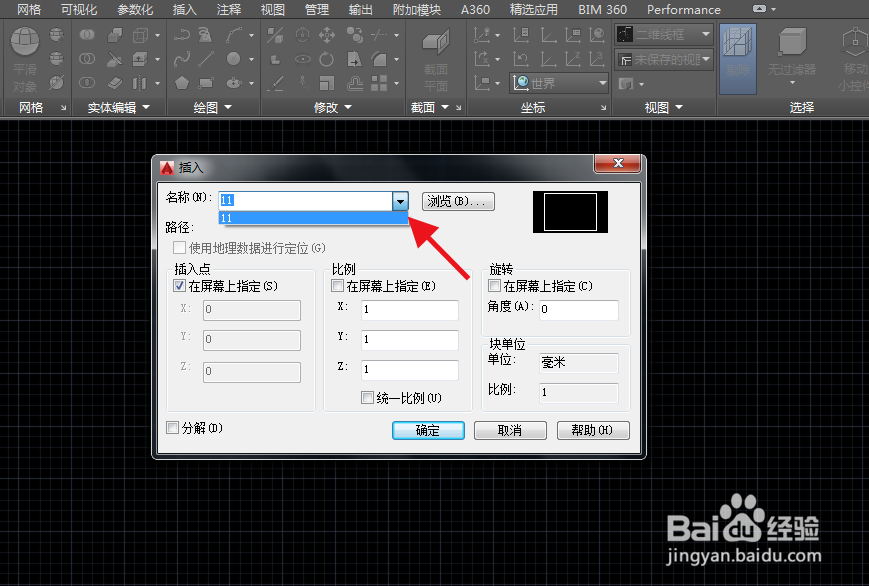

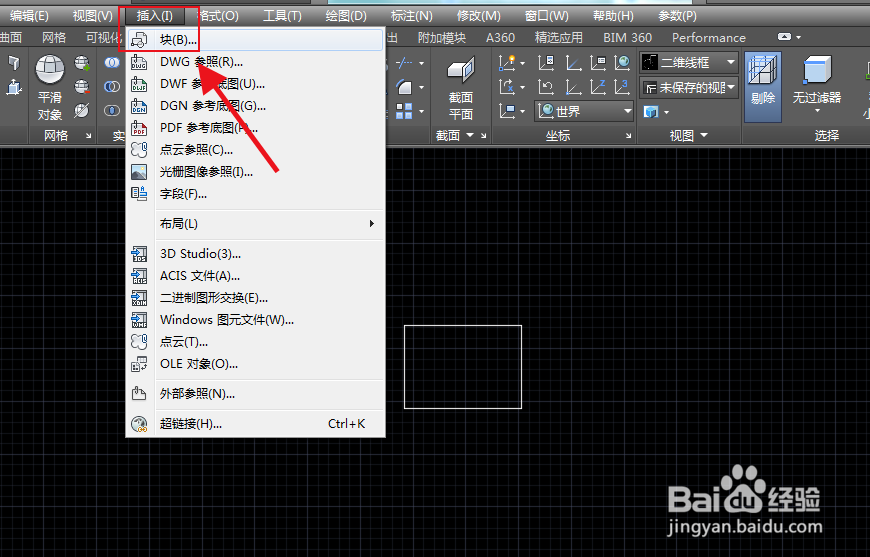

5、在“插入”-“块”中直接可以将刚才创建的块进行引用。

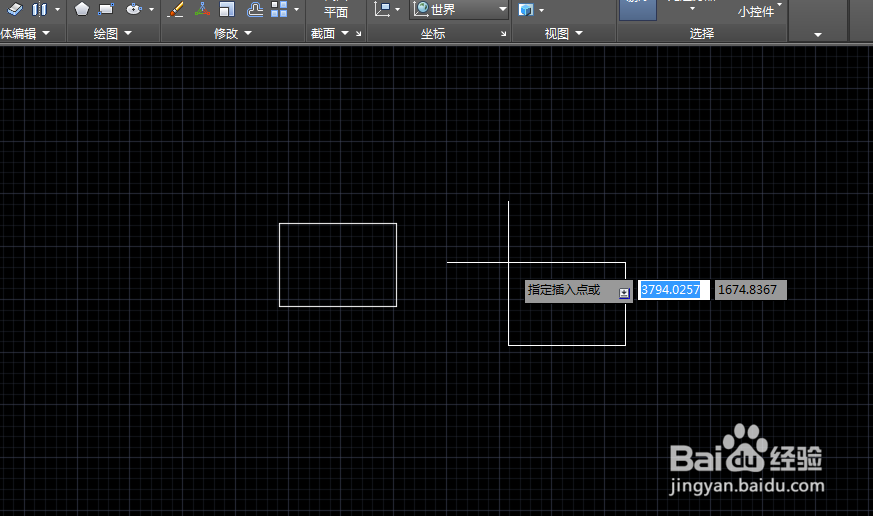

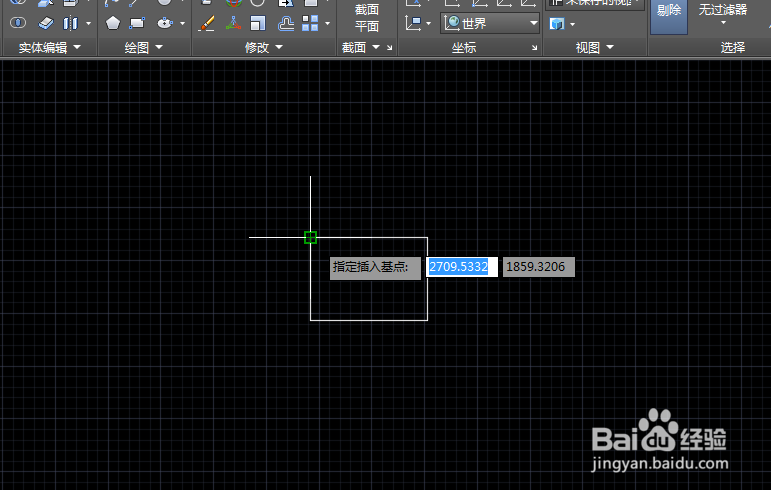

6、以基点为鼠标定点直接插入矩形块即可。

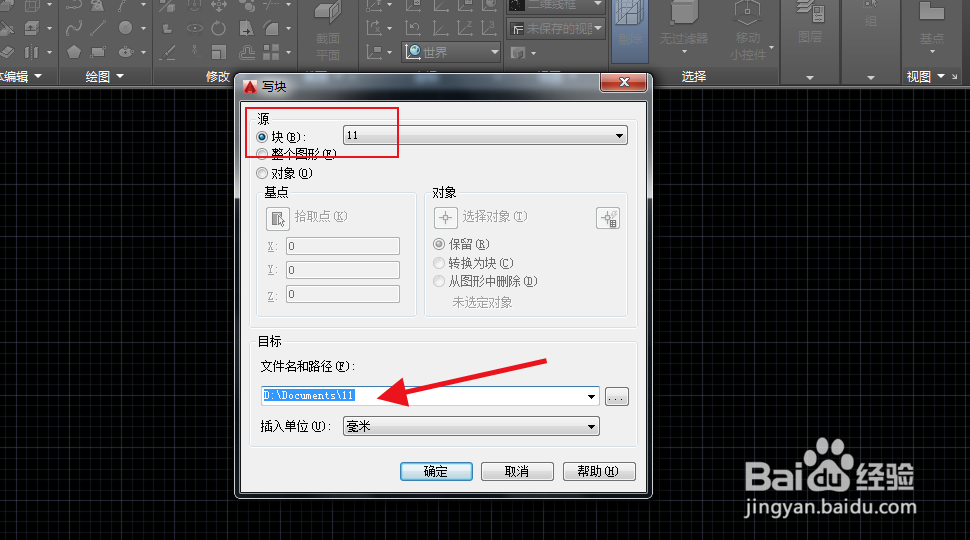

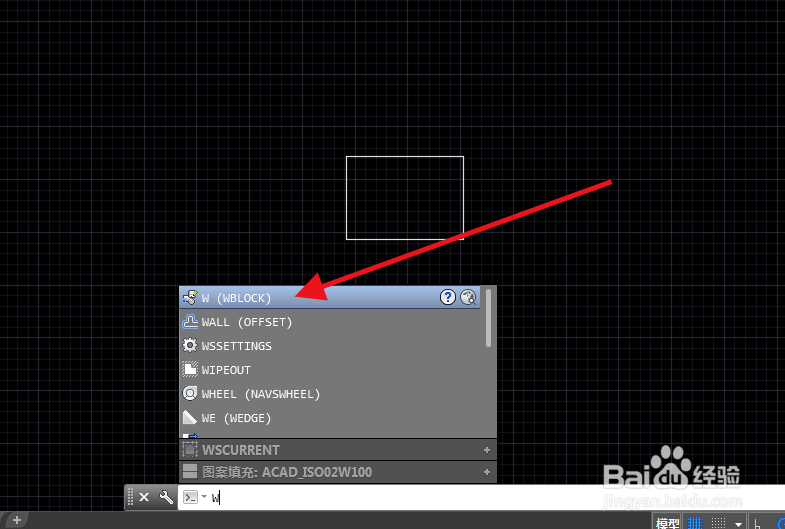

7、上述是针对在同一项目中旅邯佤践进行创建的块，可以说不是永久性的，在命令栏中输入“w”回车，将刚才创建的块保存在计算机中的话，以后随时可以插入引用。
