LC-3000振动分析仪双通道测振表功能界面

在LC-3000振动分析仪测点管理界面填写设备测点信息完毕后，可以开始数据采集。在主界面中轻击“测振表”按钮，进入双通道测振表界面。

工具/原料

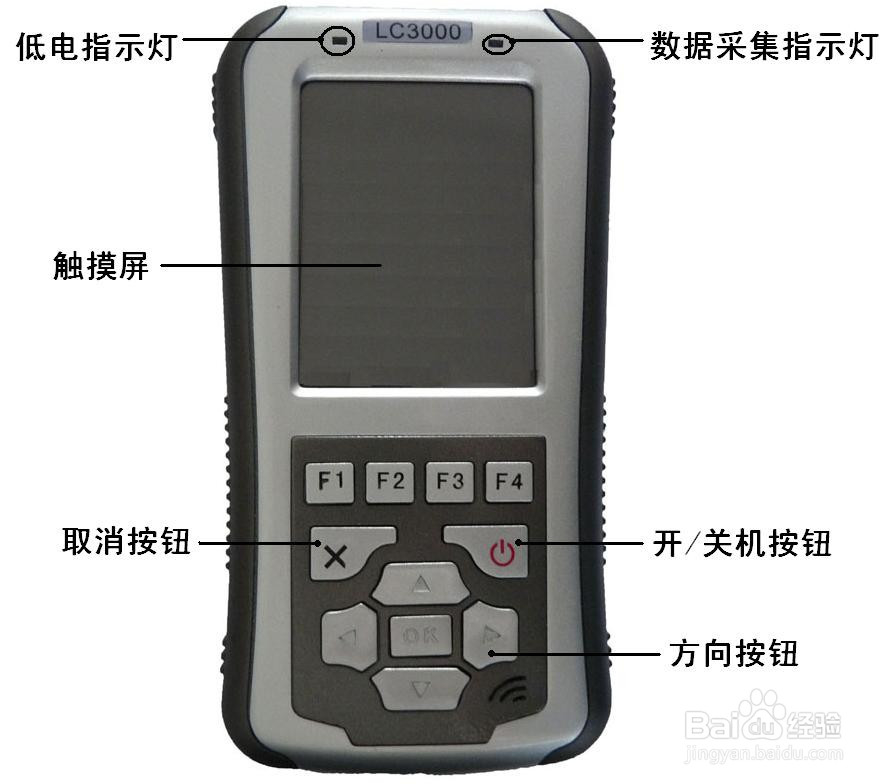

LC-3000振动分析仪

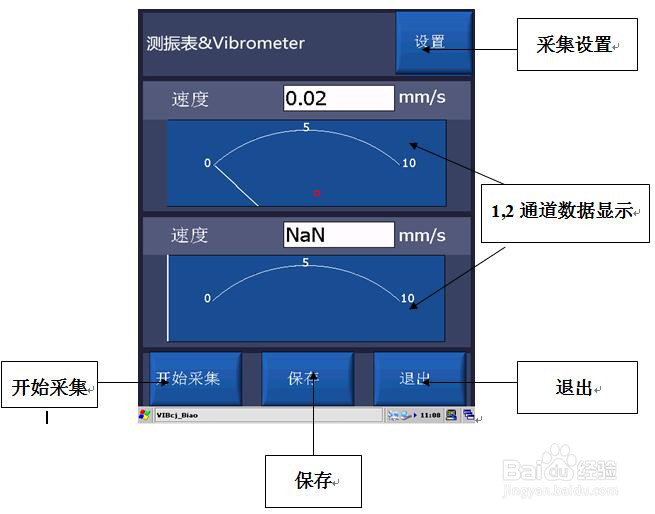

双通道测振表

1、显示项目1、2通道数据显示：显示1、2通道振动数据。

2、按钮功能开始采集：开始或暂停振动数据采集。设置：进入采集设置界面。保存：保存采集到的振动数据。退出：返回主界面。

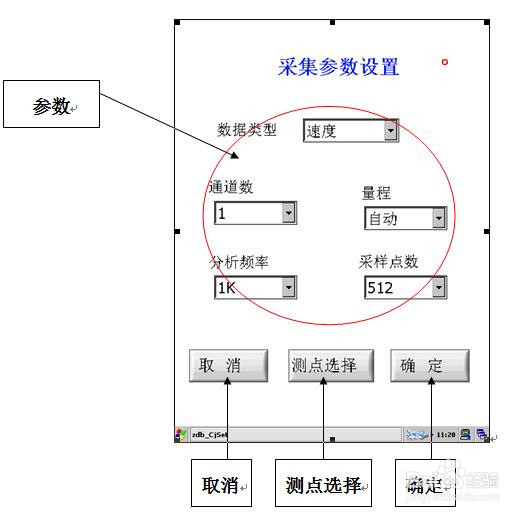

采集参数设置界面

1、输入项目参数：需要用户按需要设置的参数。

2、按钮功能取消：返回双通道振动表界面。测点选择：进入测点选择界面。确定：确定采集参数设置并返回双通道振动表界面。

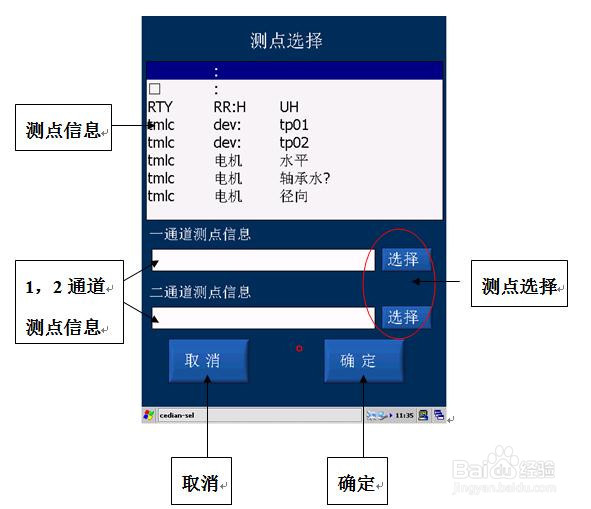

测点选择界面

1、显示项目测点信息：显示当前数据库中测点信息。1、2通道测点信息：显示选中的各通道测点信息。

2、按钮功能选择：选中测点信息。取消：返回双通道振动表界面。确定：确定选择的测点信息并返回采集参数设置界面
