消防巡检控制柜专用元件：巡检控制器产品手册

1、巡检控制器GYXF3100-8XJ特点

(1) 联动、故障报警

控制器采用智能语音报警芯片，满足消防标准，在1.5m外声音可达65分贝及以上；

(2) 操作方便、带密码电子锁

需输入正确密码才可进行面板按键操作。

(3) 显示直观

a、参数、代码多行数字显示，故障状态中文汉字显示，电压、电流显示，高档大气，高

度集成。

b、Φ5 指示灯指示系统工作模式和信号状态，可分辨颜色距离可达 6m。

(4) 结构简单可靠

a、替代传统的所有二次回路元器件，简化结构，提高生产效率。

b、采用穿心式电流互感器，准确采集电机三相电流，及时可靠地监控电机运行状态。

(5) 控制器内置RS485通讯控制功能。（此功能GYXF3100-8XJ/C型支持）

(6) 控制器内置三相相序和缺相检测功能。（此功能GYXF3100-8XJ/B型支持）

(7) 控制器内置防静电和浪涌保护功能，使控制器工作更加稳定可靠。

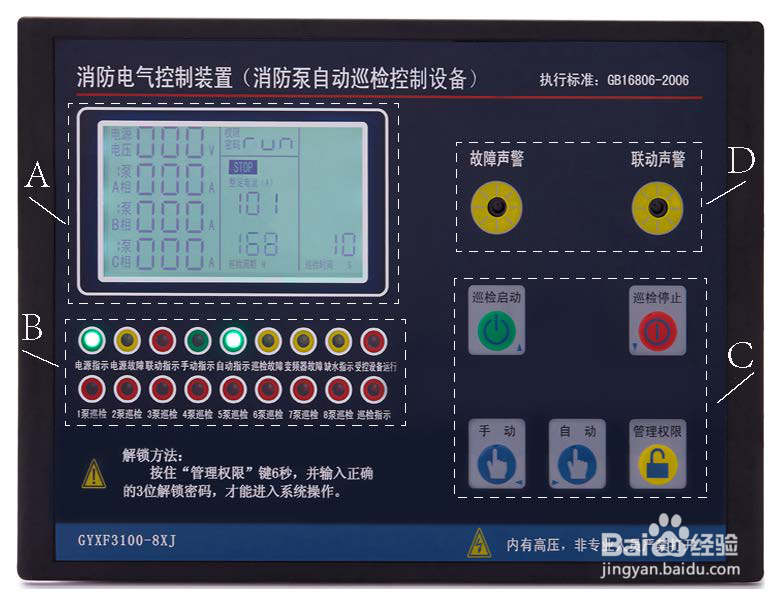

A区：液晶屏显示区域；B区：LED指示灯区域；C区：按键操作区域；D区：联动、故障声警区域。

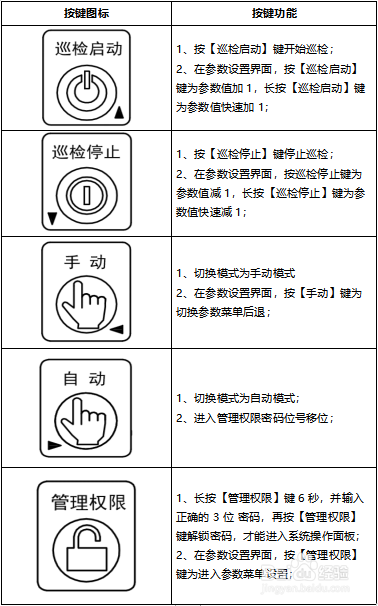

2、巡检控制器GYXF3100-8XJ按键介绍

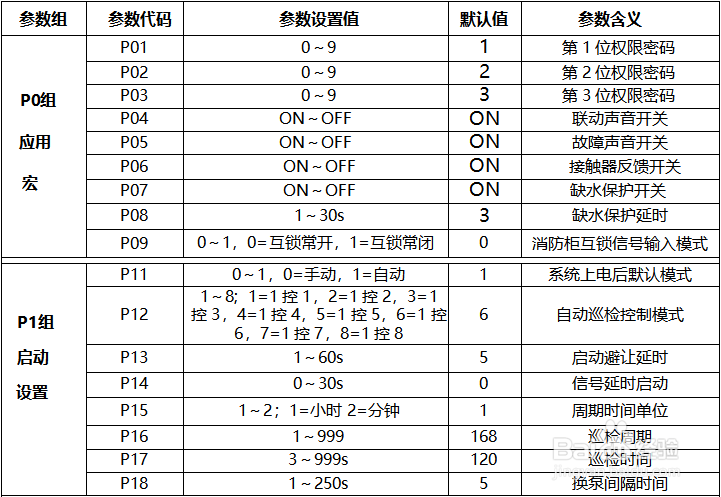

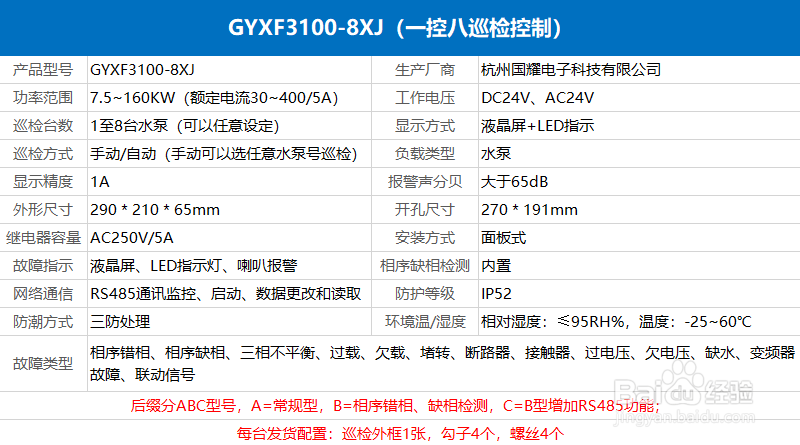

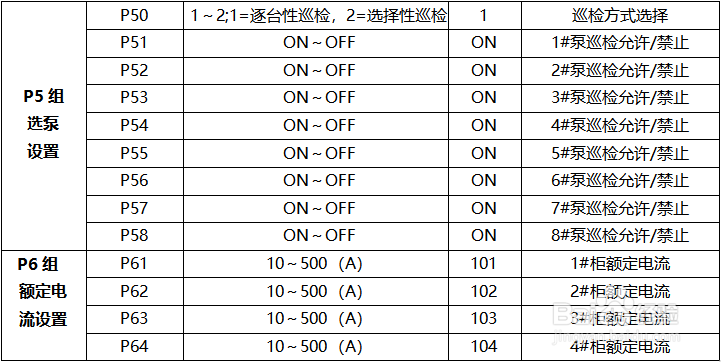

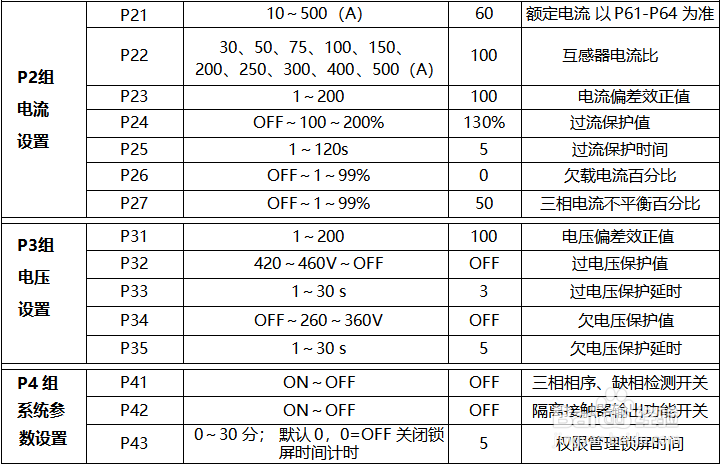

3、巡检控制器GYXF3100-8XJ参数描述

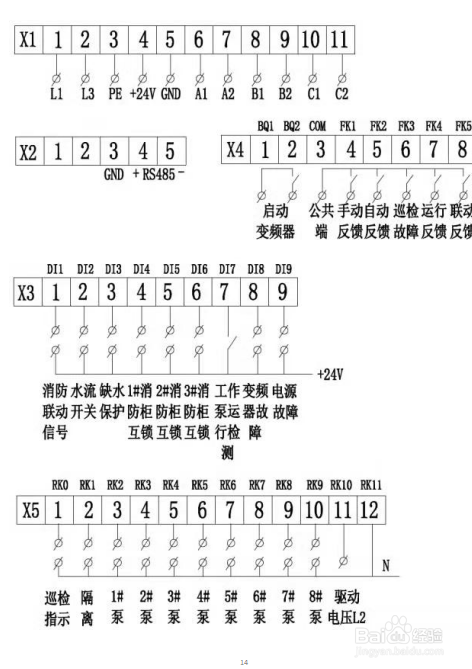

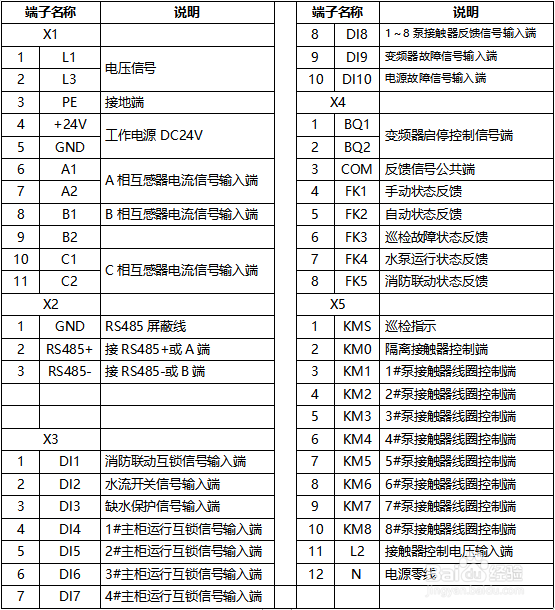

4、巡检控制器GYXF3100-8XJ接线端口

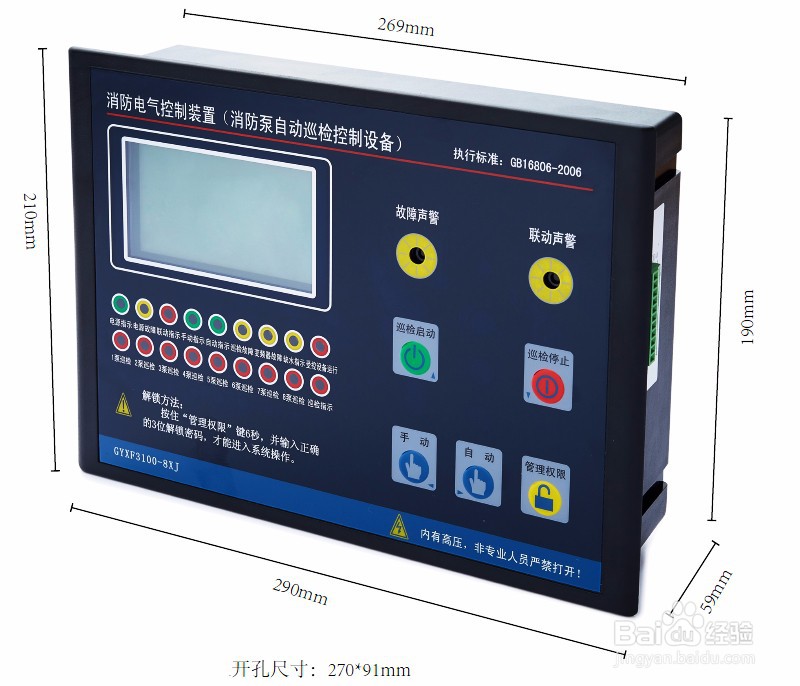

5、巡检控制器GYXF3100-8XJ尺寸图

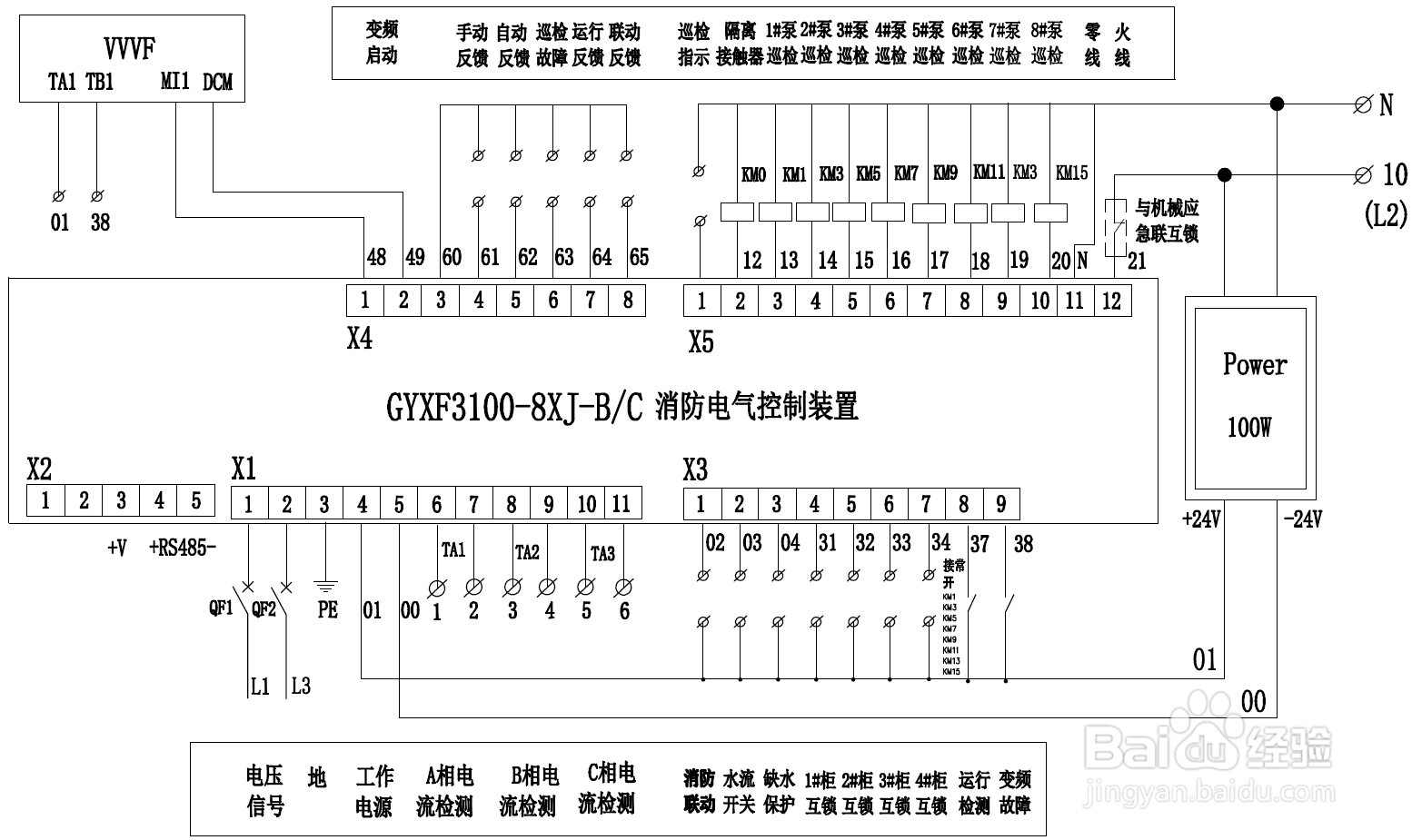

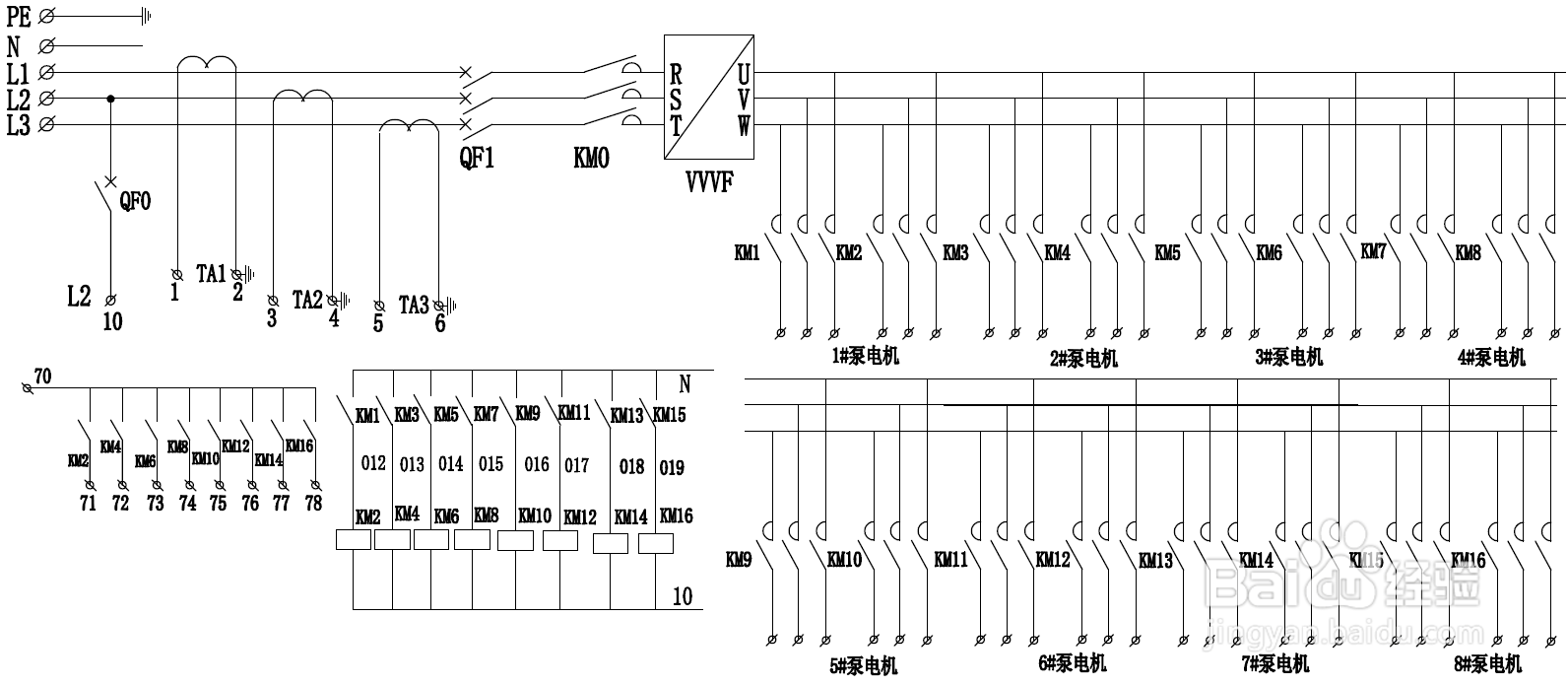

6、巡检控制器GYXF3100-8XJ线路应用
