局域网配置VLAN 的技术介绍

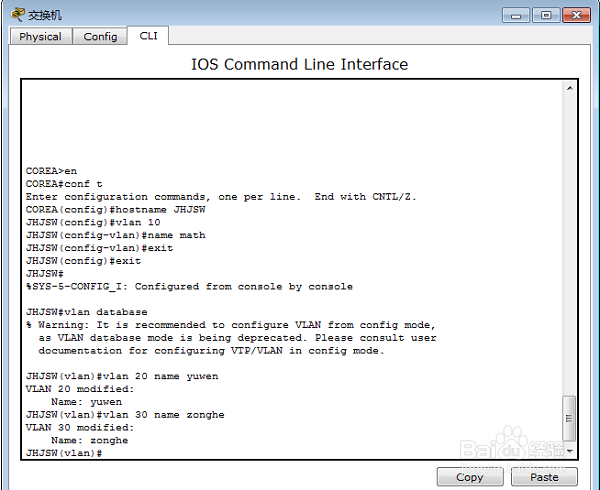

1、创建VLAN：全局配置模式下：switch(config)#vlan 10vlan database下：JHJSW(vlan)#vlan 20 name yuwen举例：COREA>enCOREA#conf tCOREA(config)#hostname JHJSW 改名交换机JHJSW(config)#vlan 10 设置VLAN10JHJSW(config-vlan)#name math 给VLAN0命名JHJSW(config-vlan)#exitJHJSW(config)#exitJHJSW#JHJSW#vlan database在VLAN数据文件中创建VLAN，需要退出才能生效。JHJSW(vlan)#vlan 20 name yuwenVLAN 20 modified: Name: yuwenJHJSW(vlan)#vlan 30 name zongheVLAN 30 modified: Name: zongheJHJSW(vlan)#

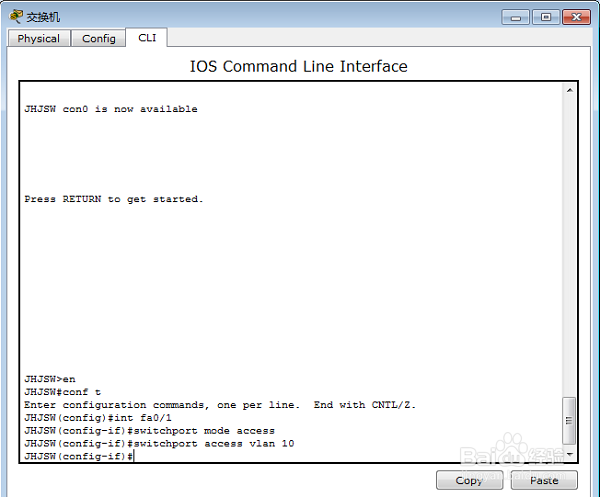

2、把端口划分给vlan(基于端口的vlan)：switch(config)#interface fastethernet0/1　进入端口配置模式switch(config-if)#switchport mode access　配置端口为access模式switch(config-if)#switchport access vlan 10　把端口划分到vlan 10

3、一次把多个端口划分给某个vlan可以使用interface range命令。JHJSW(config-if)#int range fa0/2-4JHJSW(config-if-range)#switchport mode accessJHJSW(config-if-range)#switchport access vlan 20

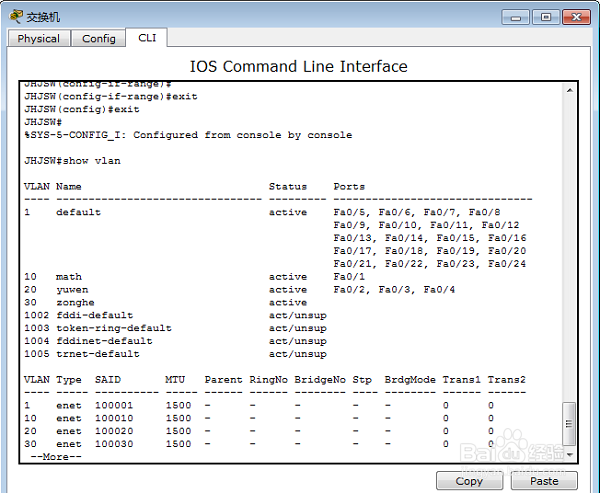

4、查看vlan信息： switch#show vlan

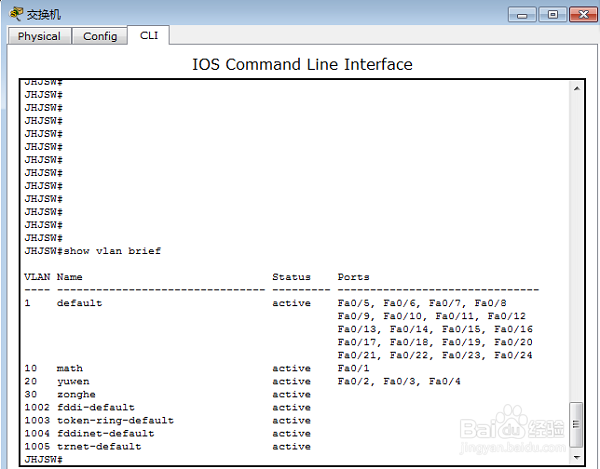

5、show vlan brief　查看vlan简明信息。

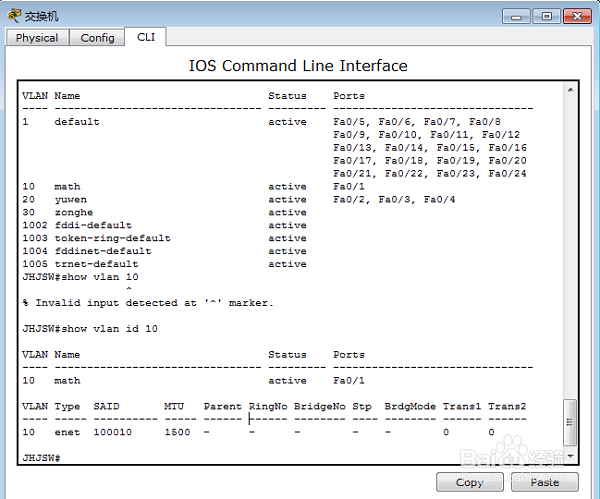

6、查看id为10的vlan：JHJSW#show vlan id 10

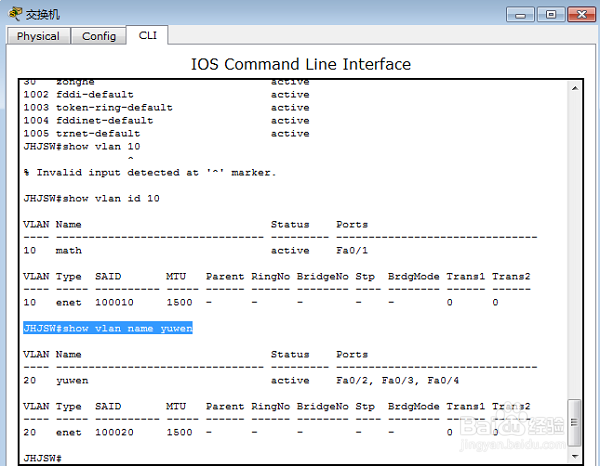

7、通过vlan的名字查看vlan：JHJSW#show vlan name yuwen

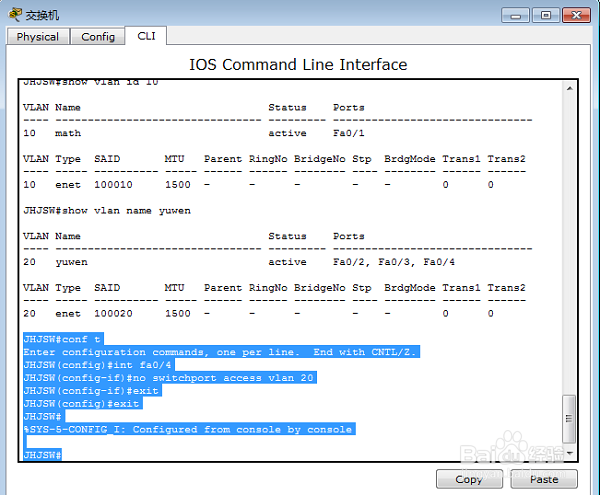

8、删除配置：1、把第0个模块中的第3个端口从vlan 20中删除JHJSW#conf tJHJSW(config)#int fa0/4JHJSW(config-if)#no switchport access vlan 20JHJSW(config-if)#exitJHJSW(config)#exitJHJSW#

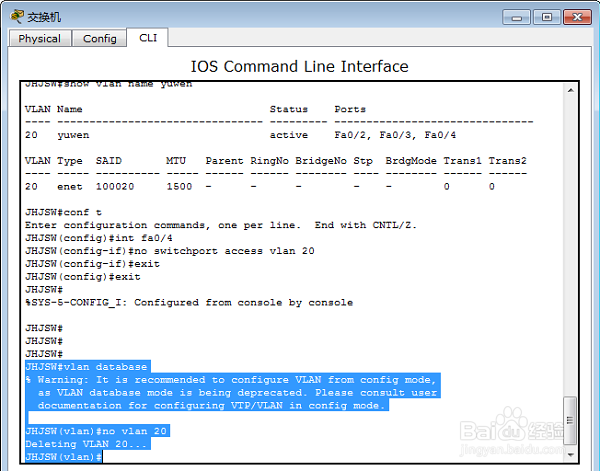

9、删除vlan 20：JHJSW#vlan databaseJHJSW(vlan)#no vlan 20Deleting VLAN 20...JHJSW(vlan)#
