python环境opencv实现画线/矩形/圆/椭圆

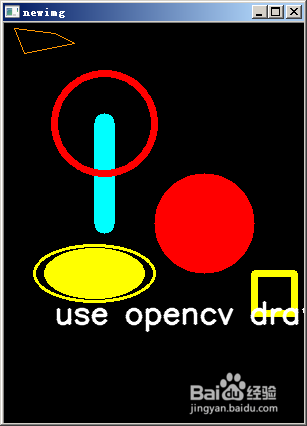

1、opencv学习中有时要自己画一些几何图形，矩形 线 园等等，opencv提供了很好的函数提供给我们调用。不用另外装模块。本文提供线/矩形/圆/椭圆的使用。cv.linecv.rectanglecv.circlecv.ellipse下图为生成结果

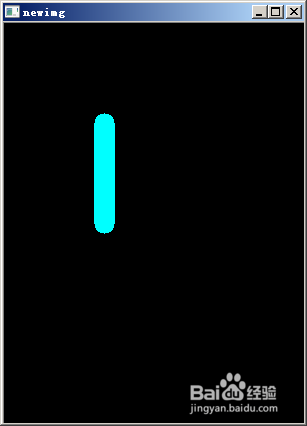

2、1） 画线import cv2 as cvimport numpy as npimport copyrows = 400cols = 300channels = 3#生成背景图black = np.zeros((rows, cols, channels), dtype="uint8")cv.imshow("black", black)# 从的(100,100)到(100, 200) (255, 255, 0)颜色 画20px的直线newimg = cv.line(black, (100, 100), (100, 200), (255, 255, 0), 20)

3、2）画矩形# 画矩形 坐标(250, 250), (290, 290) (0, 255, 255)色newimg2 = cv.rectangle(black, (250, 250), (290, 290), (0, 255, 255), 5)cv.imshow("newim2", newimg2)

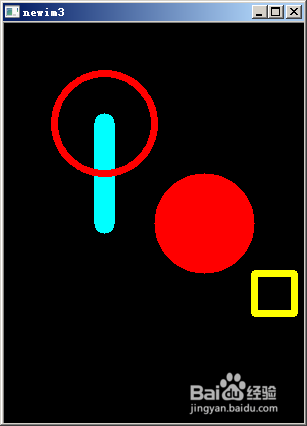

4、3）画圆# 画圆，(100, 100)圆心，50半径，(0,0,255)颜色，-1填充newimg3 = cv.circle(black, (200, 200), 50, (0, 0, 255), -1)# 画圆，(100, 100)圆心，50半径，(0,0,255)颜色，5宽newimg3 = cv.circle(black, (100, 100), 50, (0, 0, 255), 5)cv.imshow("newim3", newimg3)

5、4）画椭圆#画椭圆 圆心(90, 250) 长轴短轴 (50, 25) 起始角 0 终止角0 -1填充newimg5 = cv.ellipse(black, (90, 250), (50, 25), 0, 0, 360, (0, 255, 255), -1)#画椭圆 圆心(90, 250) 长轴短轴 (60, 28) 起始角 0 终止角0 线宽2newimg5 = cv.ellipse(black, (90, 250), (60, 28), 0, 0, 360, (0, 255, 255), 2)

6、# 画文字font = cv.FONT_HERSHEY_SIMPLEXcv.putText(newimg5, 'use opencv draw', (50, 300), font, 1, (255, 255, 255), 2, cv.LINE_AA)

7、通过几何图形的自主添加，可以自己生成MASK图形（另开一文介绍），MASK在图形处理中大量存在。方便实用。比如生成一个黑底的内含一个白圈，可以和目标与运算，形成丰富变化！
