autoCAD制图技巧：[2]打印时出现多余的线条

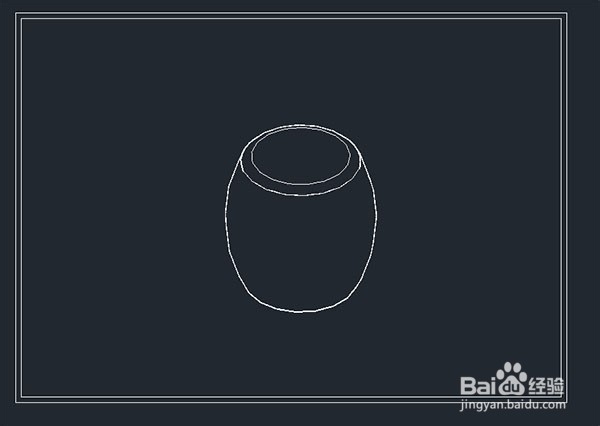

1、在布局没有出现多余线条如下图

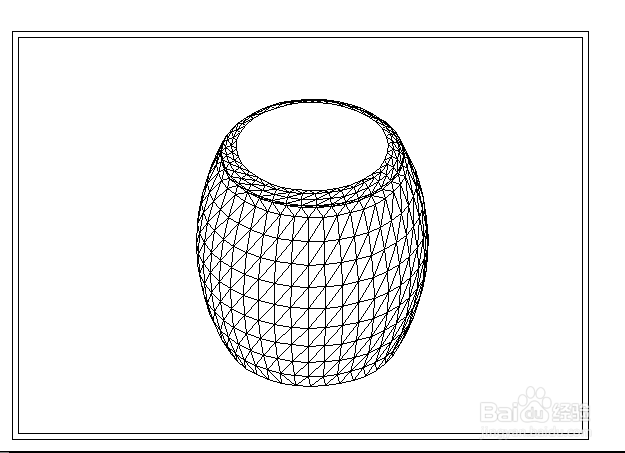

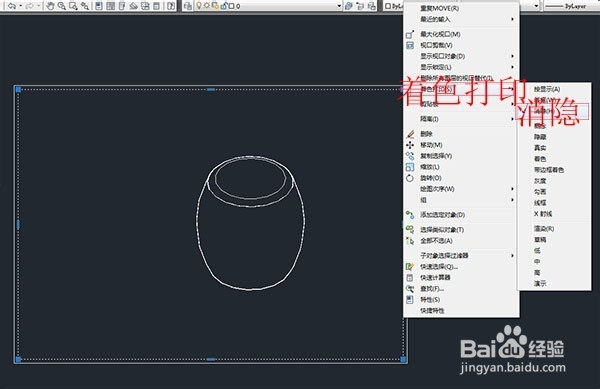

2、在布局时已经设置视口——着色打印——消隐可到预览与打印出来时还是出现多余线条：像网格一样的线条

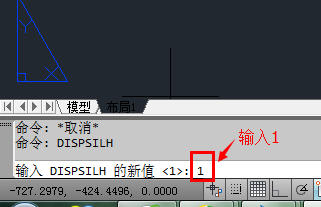

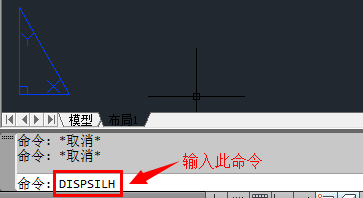

3、这时在命令栏里输入DISPSILH——空格——1——空格DISPSILH是在消隐显示三维实体时，控制让其只显示轮廓线的变量。该变量有两个值0和1系统默认是0(代表显示消隐后的轮廓线)若设置为1,则不显示消隐后的轮廓线设置完后刷新(regen)一下,就可以看到效果

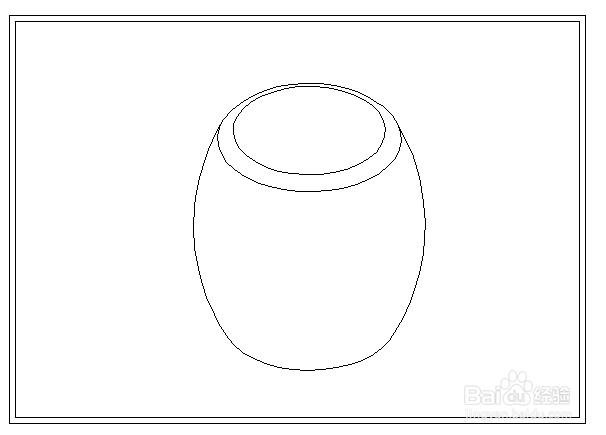

4、设置好后再打印，就不会出现多余的线条了。
