大地图之ArcGIS教程DEM应用(坡度坡向提取等高线

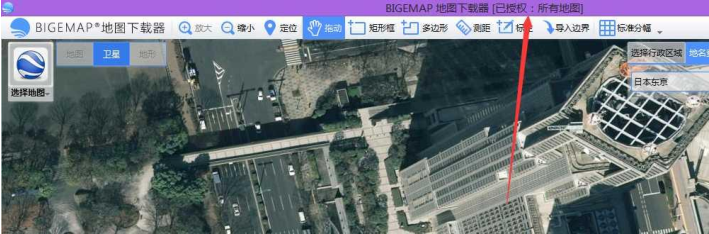

1、启动 BIGEMAP 地图下载器软件，查看左上角是否显示【已授权：所有地图】，如果没有该显示，请联系我们的客服人员。如下图所示：

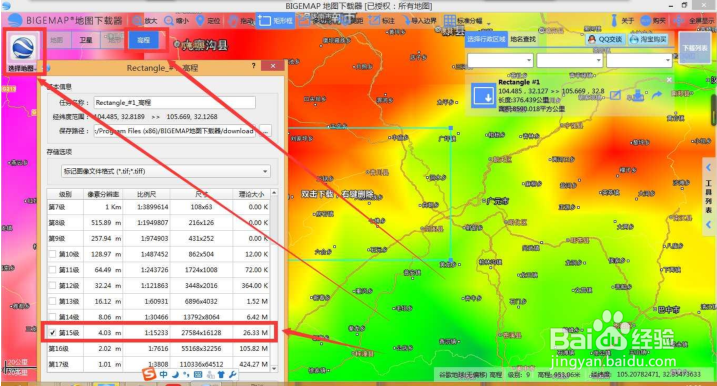

3、 选在你要的区域，双击下载，如下图所示：

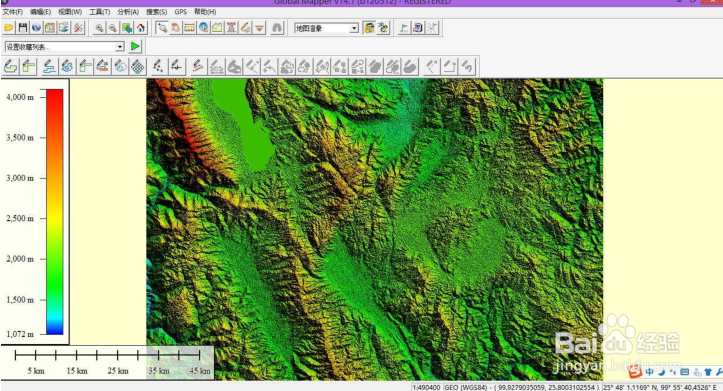

5、将下载好的高程数据（下载目录下的后缀为 tiff 格式）拖入到 global mapper 中，如下图所示

7、DEM 应用之坡度： Slope打开 p ArcMap 软件，选择添加按钮，将刚才保存的 M DEM 文件打开，如下图：

9、点击【关闭】

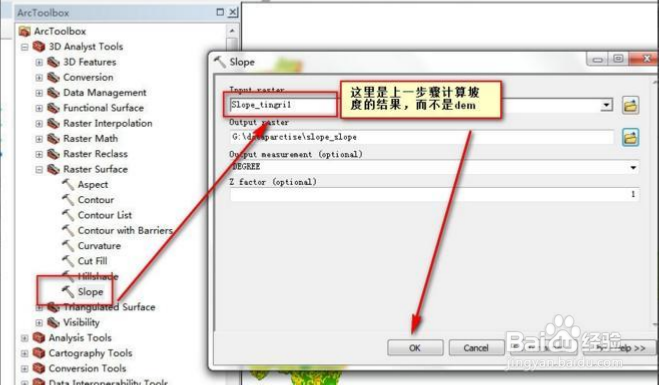

10、在【ArcToolbox】中，执行命令[3D Analyst 工具]——[栅格表面]——[坡度]， 如下图所示，指定各参数：

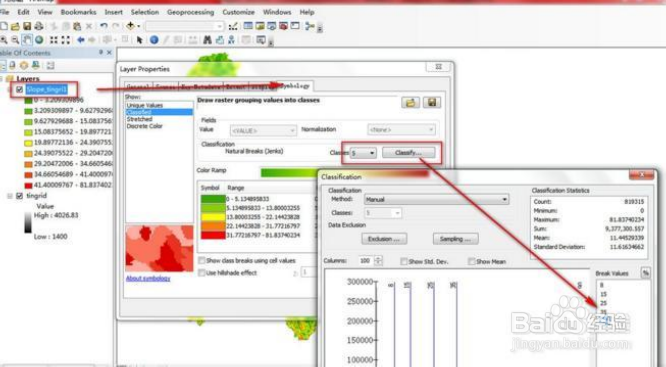

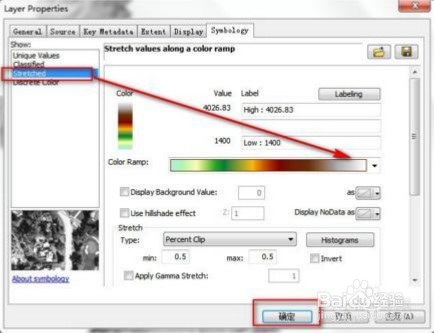

12、右键点击图层[Slope_TinGrid]，执行[属性命令]，设置图层[符号系统]，重新调整坡度分级。将类别调整为 5，点[分类]按钮，用手动分级法，将中断值调整为：8，15，25，35，90。

14、下面计算剖面曲率】在【ArcToolbox】中，执行命令[3D Analyst 工具]——[ 栅格表面]————[ 坡度]。按如下所示，指定各参数。得到剖面曲率栅格： 到剖面曲率栅格：[Slope _Slope] ，如下图：

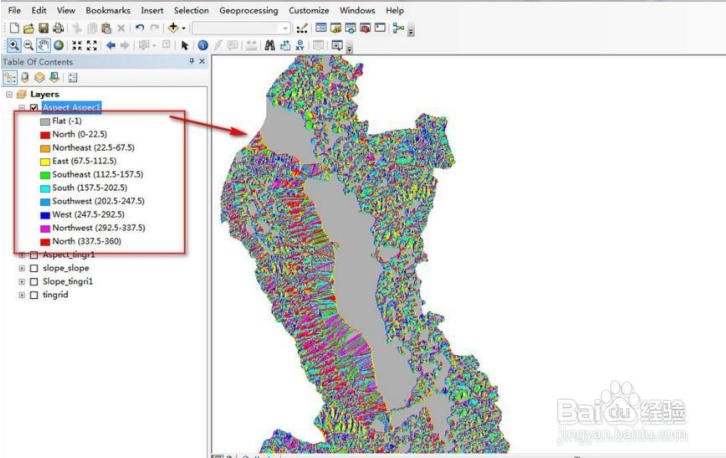

16、执行结果为（ 得到 坡向栅格： 坡向栅格：[Aspect_tgrid]）：

18、执行后生成平面曲率栅格 平面曲率栅格[Slope_Aspect]：

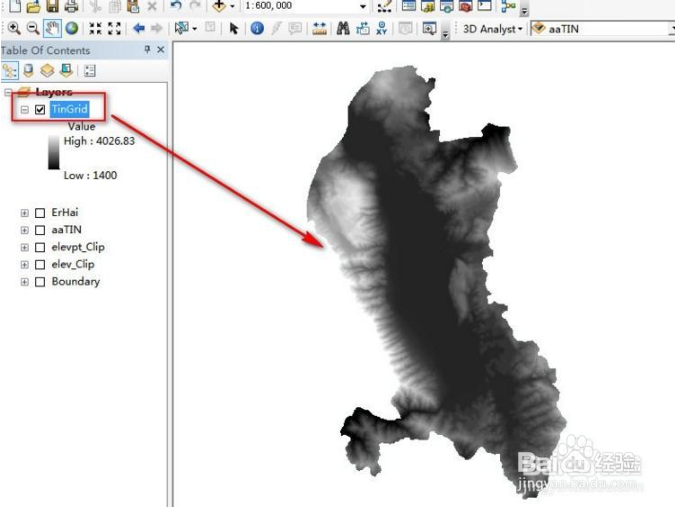

19、DEM之提取等高线加载 M DEM 数据，如下图：

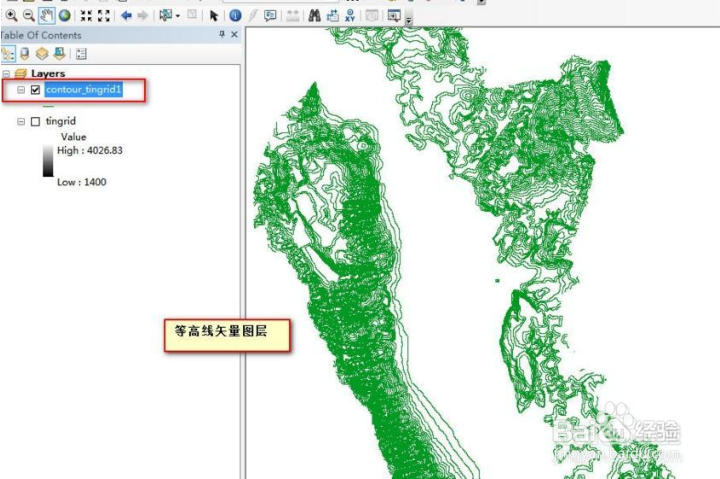

21、执行后生成 等高线矢量图层：如下图：

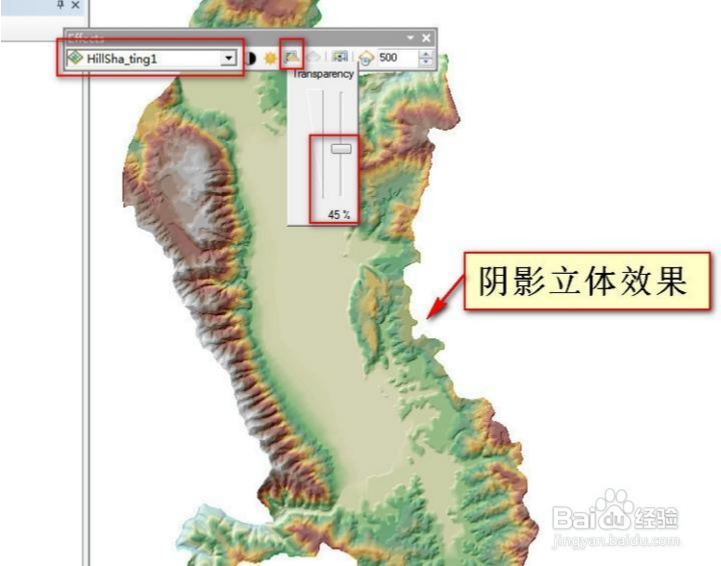

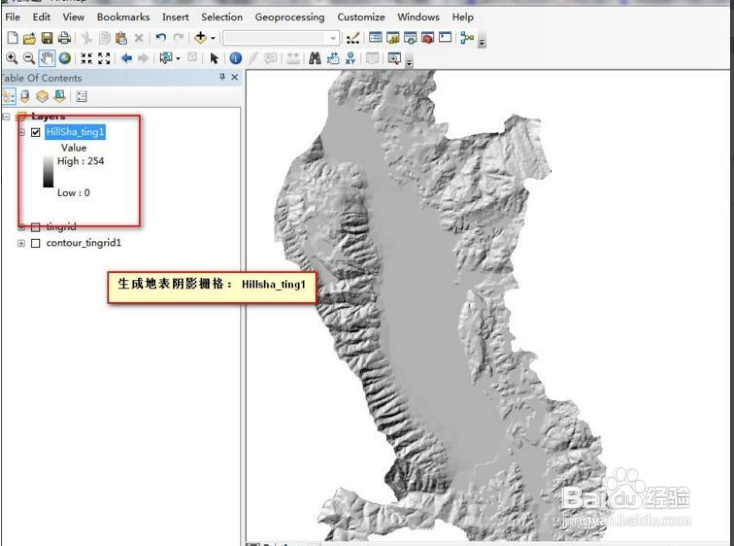

23、执行后生成 地表阴影栅格，如下图：

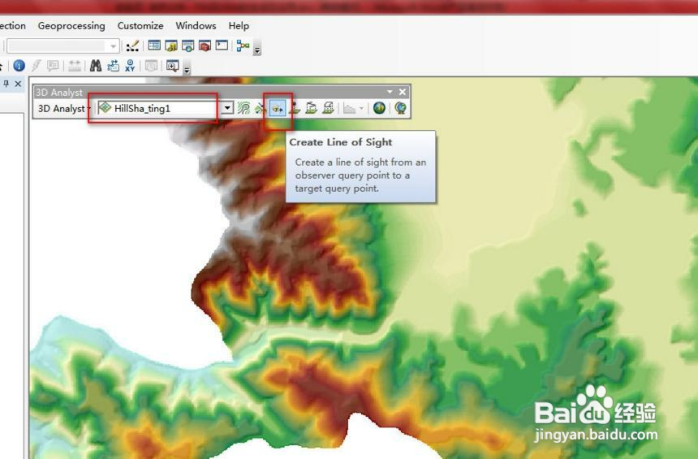

26、DEM 应用之可视性分析（一）【通视性分析】数据使用上一步骤的结果！在上一步的基础上进行。打开[3D Analyst] 工具栏，从工具栏选择[创建通视线](Line of sight)工具，如图：

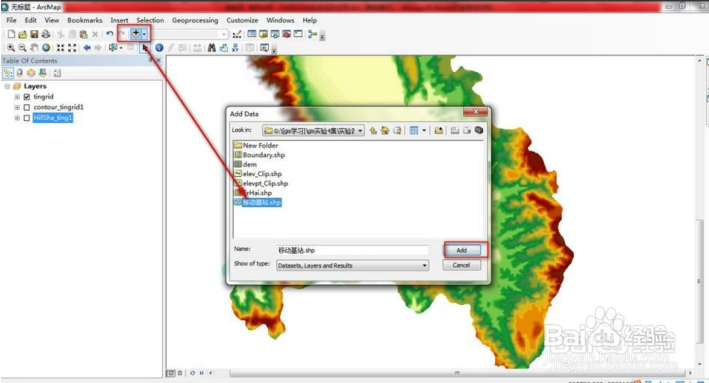

29、在【ArcToolbox】中，执行命令t [3D Analyst 工具] ] —— >[ 栅格表面] ] —— >[ 视域] ]，按下图所示指定各参数：(其 其 中绿色表示现有发射基站信号已覆盖的区域，淡红色表示，无法接收到手机信号的区域)

30、DEM 应用之地形剖面本步骤同样是在上一步骤的结果下进行的：在上一步基础上进行，打开[3D Analyst]工具栏，点击[ 线插值]工具，跟踪一条线段，这条线段可以从 DEM:[TINGRID]中得到高程值
