AUTOCAD2012如何画梅花型：[2]

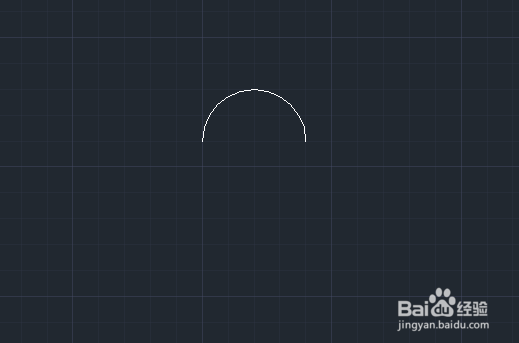

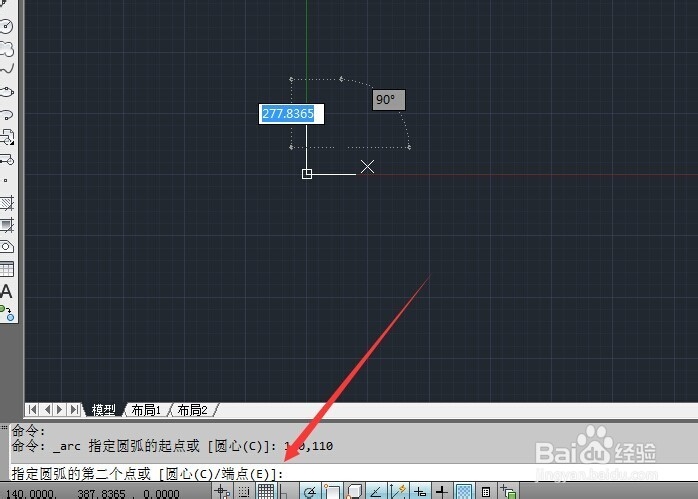

1、我们 首先绘画第一段弧，单击“绘图”工具栏中的圆弧，在命令栏输入140，110回车键，输入e端点。输入@40<180回车键，r半径，输入20半径。

2、我们绘画第二段弧，点击“圆弧”，点击画好的左边端点。按e，@40<252,输入a，180回车键。

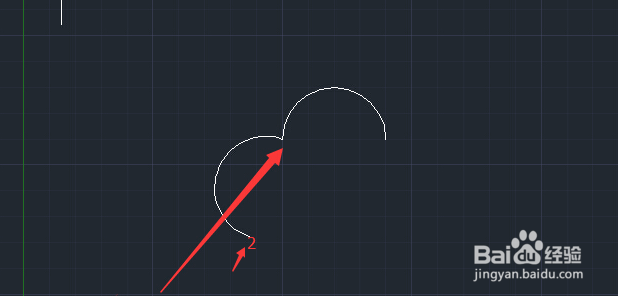

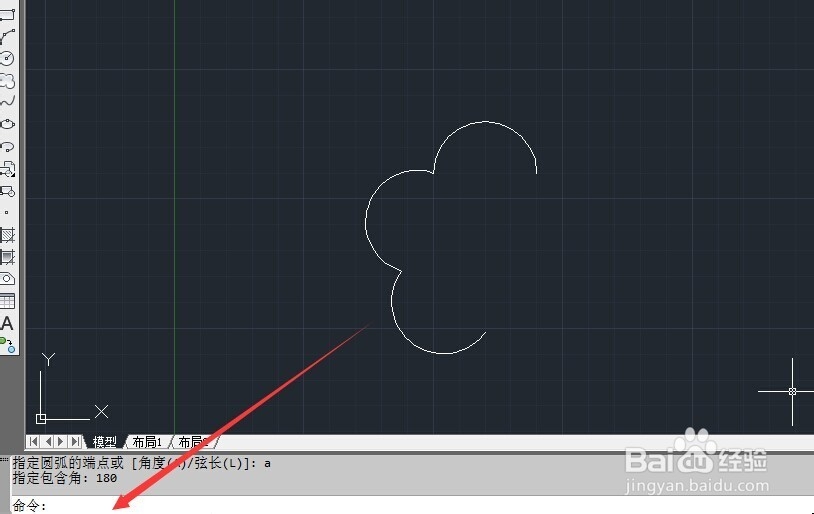

3、接着我们绘画第三段弧，选择图示2点，输入c，再输入@20<324，按a回车，输入180.就出现下面的图。

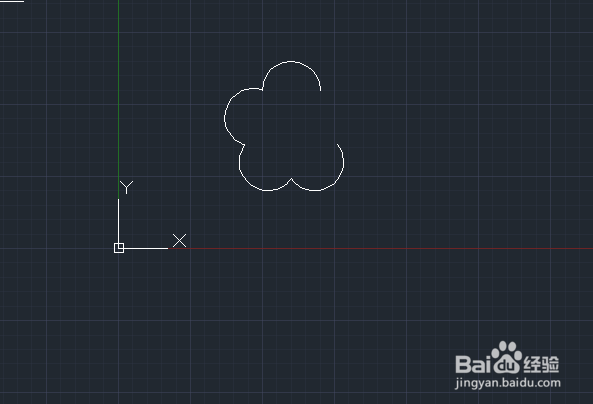

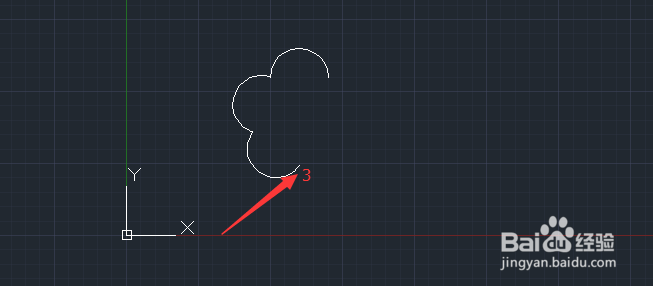

4、我们绘制第四段弧，点击图示3.选择c，输入@20<36,回车。选择l，输入40

回车。

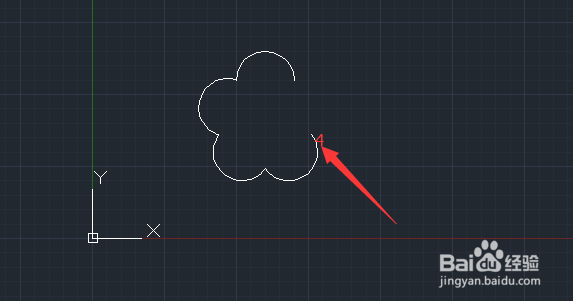

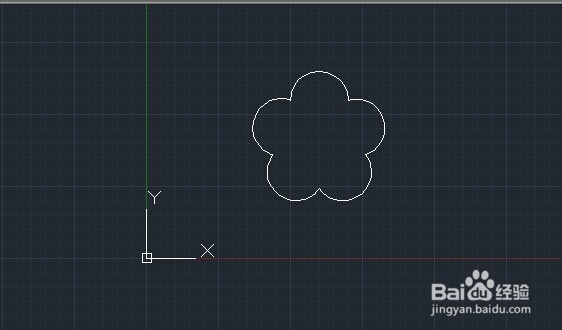

5、绘制第五段圆弧，点击“圆弧”图示点击4，选择e，选择圆弧起点，选d。@20<20
