如何控制桥梁及道路曲线段路面的标高

1、在做之前，首先要明白里程的含义。里程是在道路前进方向上的水平投影。垂直于前进方向的直线都是同一里程。

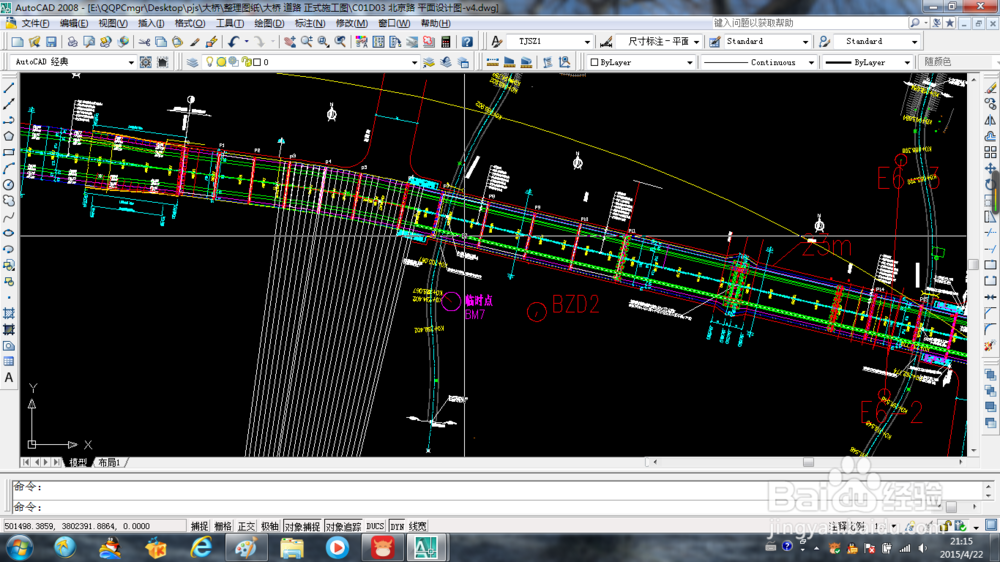

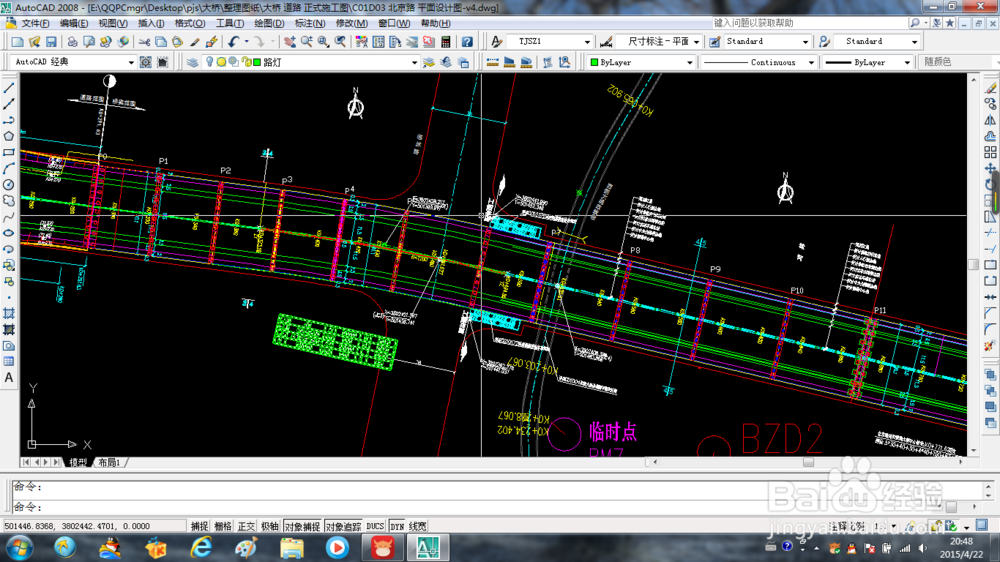

2、打开cad图纸。在图中找到曲线段。选中道路中心曲线，输入命令“list”，即可得到曲线段的圆心坐标。

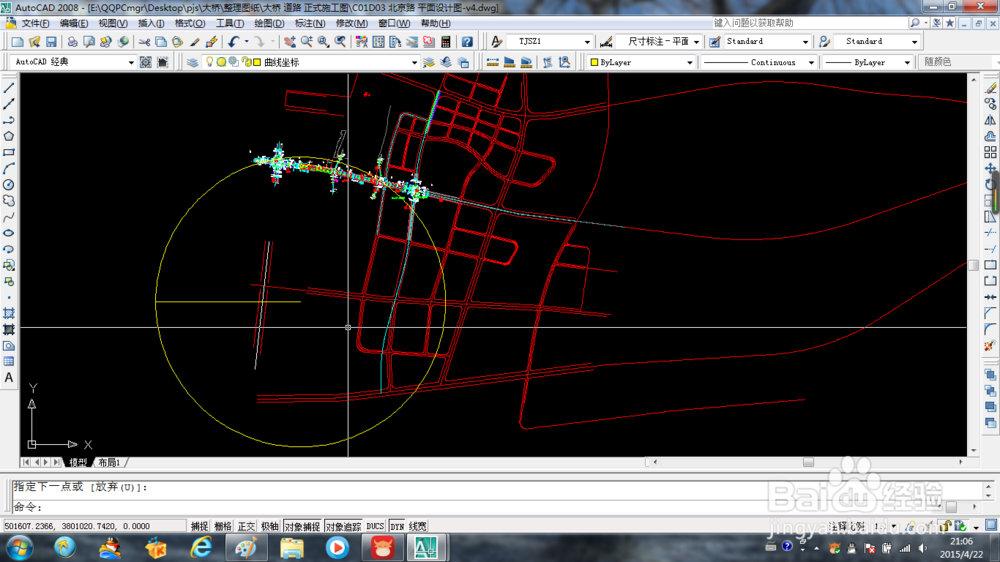

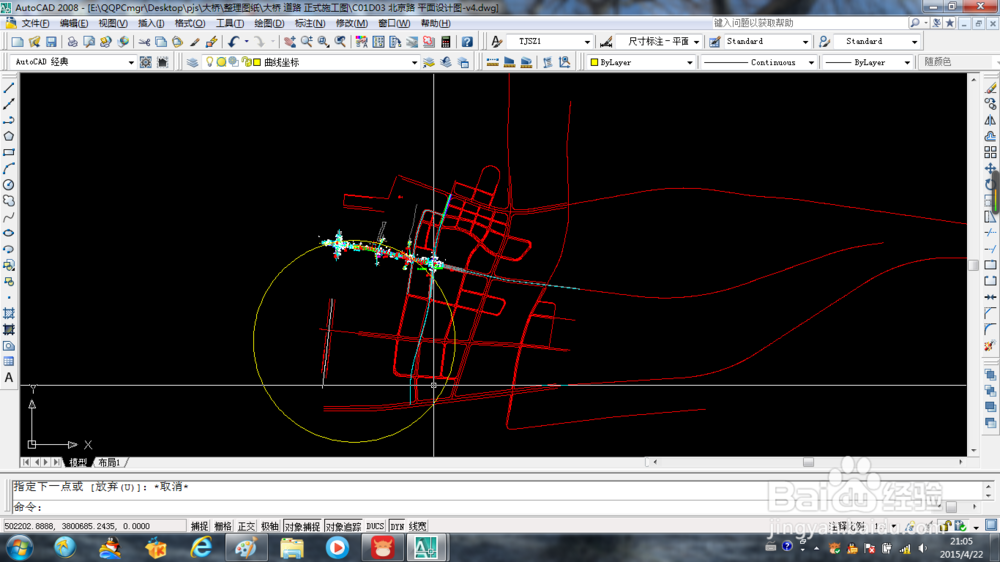

3、输入命令“c”，指定中心坐标，输入上一部的到的坐标，取适当的半径，做一个圆。

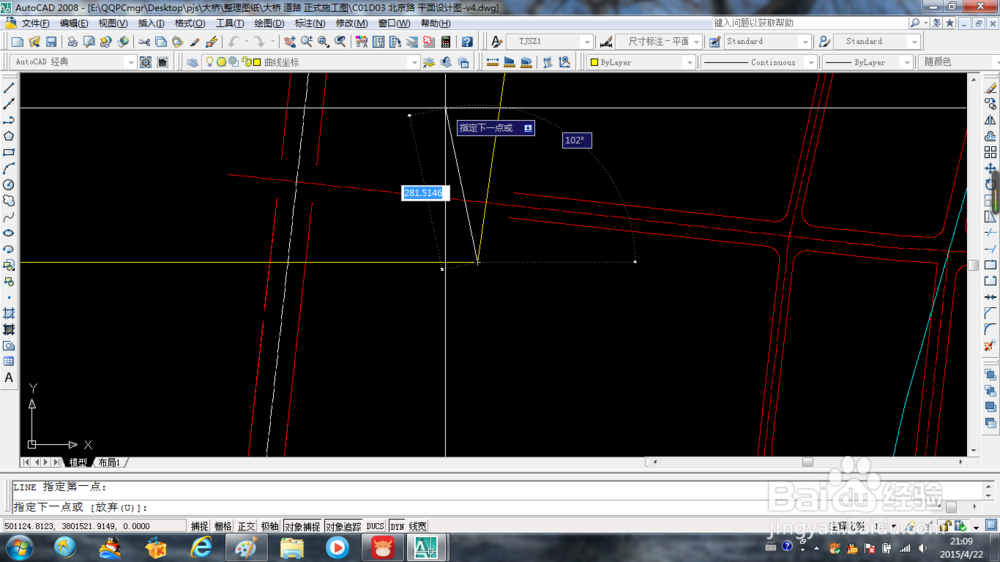

4、找到圆心，做一条半径。一遍到时好找到圆心。

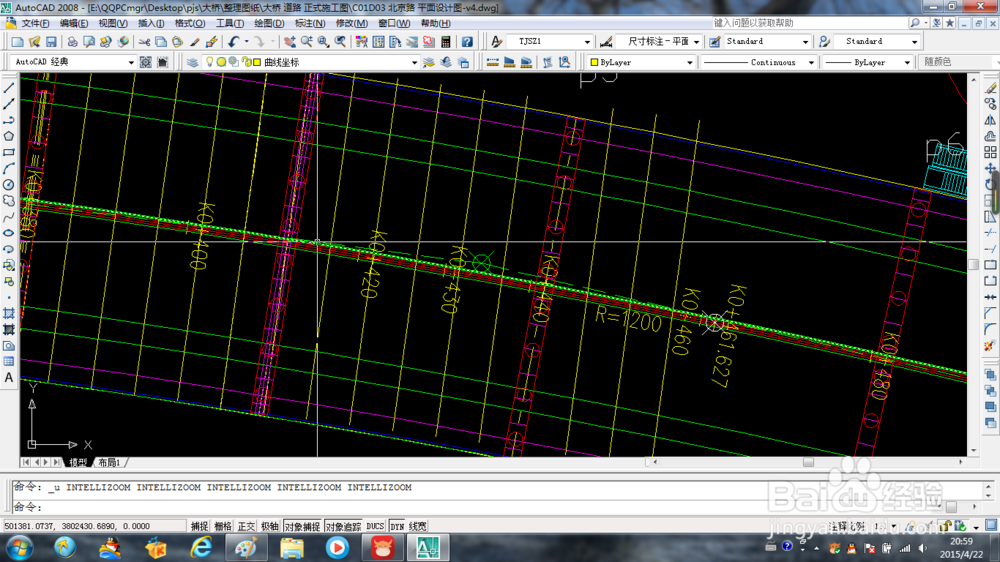

5、去弧线间距。根据曲线半径取适当的间距，也就是保证弦长跟对应的边基本相等。将曲线等分。

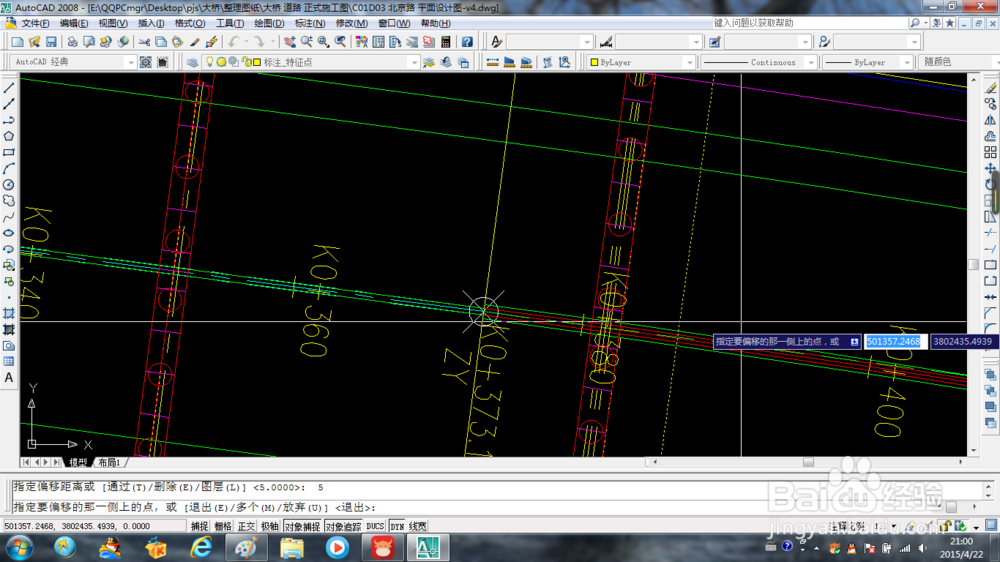

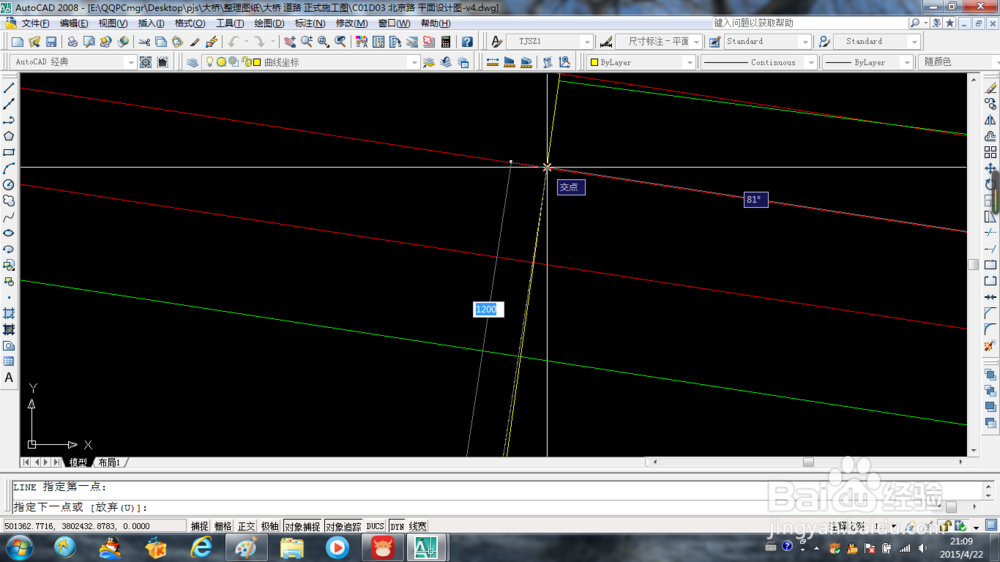

6、连接。用直线连接每个等分点跟曲线圆心。

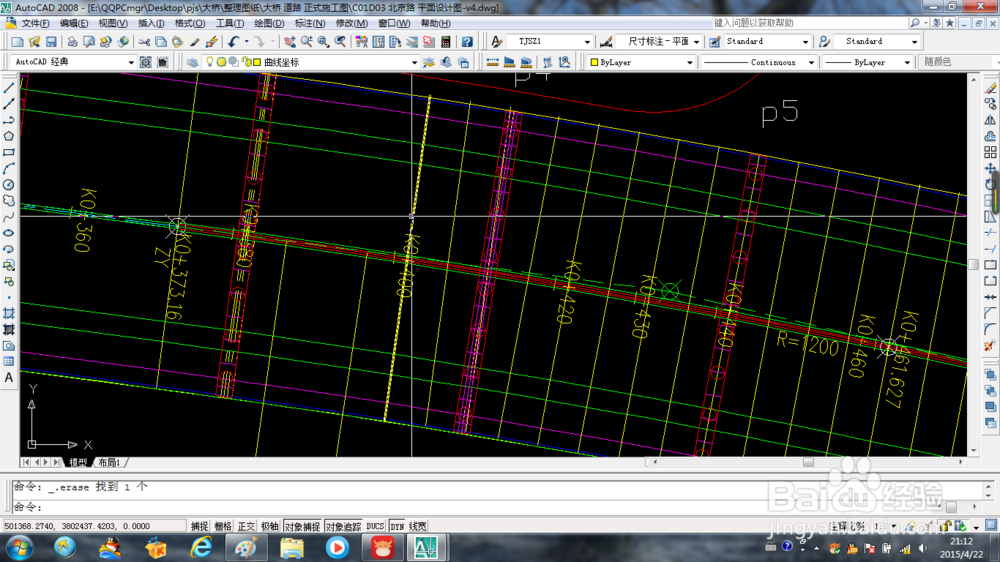

7、删除等分线。输入命令“ex”延伸来把刚刚得到的扇形直线贯穿路面。

8、根据圆的定理，可知每一条直线都垂直于该曲线。故每一条直线上都是同一个里程，可在excel中直接用里程换算即可。
