全彩LED显示屏无线控制方案
全彩显示屏异步无线控制系统解决方案
目录
一U盘/局域网管理解决方案3
二WIFI管理解决方案6
三 ３G无线集群管理解决方案13
四 有线互联网集群管理解决方案17
一U盘/局域网管理解决方案
U盘/局域网管理解决方案是指控制卡与全彩显示屏连接好以后，可以直接使用U盘播放且更改节目或者使用计算机通过网口直接下发节目，节目直接存储在控制卡自带内存当并且能直接播放。此类方案主要应用于面积比较小，不方便安放电脑的场合;例如商店招牌全彩显示屏，厨窗屏等。
应用案例：
解决方案：U盘/局域网管理推荐配置
D2/D3 ：一屏一套
X6接收卡（级联D3使用）：N（根据屏体尺寸而定）
无线路由器 ：一个
U盘 ：一个
PC ：一台
操作软件 ：BTSStudio

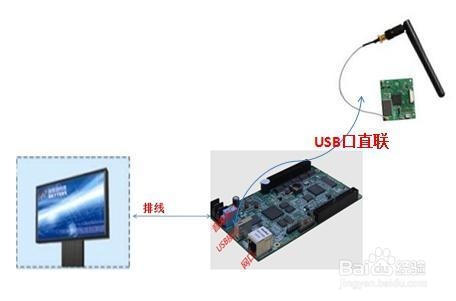

如屏体像素点在13万点到200万点，推荐使用D3主控制卡，X6接收卡，连接示意图如下：
如屏体像素点在13万点以内，推荐使用D2一体卡(详细带载参数请参考公司产品彩页产品参数)，连接示意图如下：

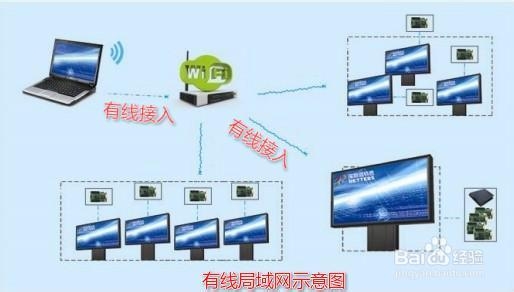

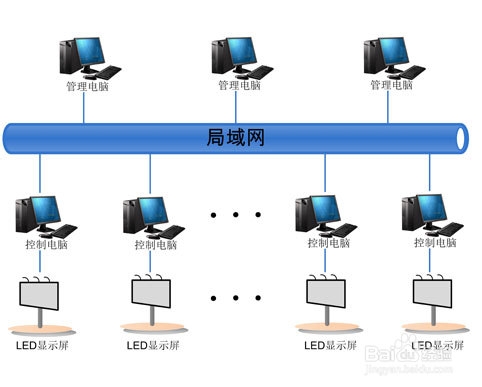

网络示意图如下：

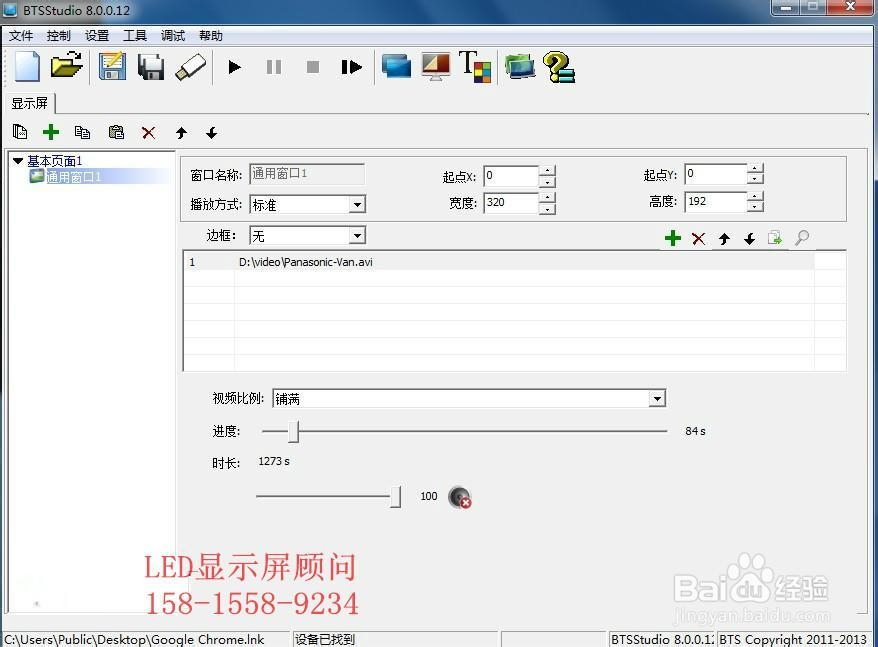

局域网操作软件BTSStduio界面如下：
二WIFI管理解决方案
WIFI管理解决方案分为两方面，局域网和互联网。如果接入局域网，WIFI信号传输距离通常为50米左右，如果接入互联网，不受距离限制，同时也可以通过任意一台接入网络的计算实现统一管理。
应用案例：
解决方案一：局域网WIFI管理推荐配置：
D2/D3 ：一屏一套
X6接收卡（级联D3使用）：N张（根据屏体尺寸而定）
无线路由器/WIFI模块 ：一个
PC/android设备 ：一台
操作软件 ：BTSStudio/LED掌上宝

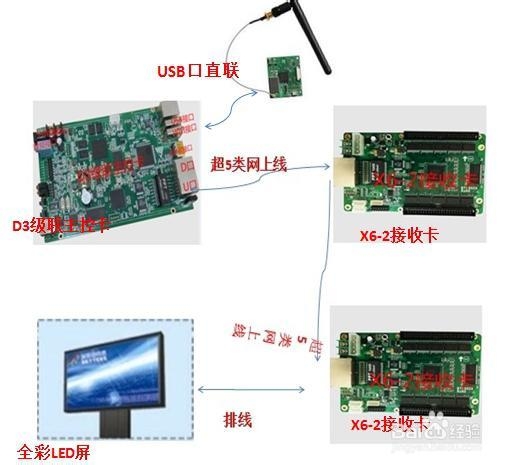

如屏体像素点在13万点到200万点，推荐使用D3主控制卡，X6接收卡，WIFI模块及天线，连接示意图如下：
如屏体像素点在13万点以内，推荐使用D2一体卡，WIFI模块及天线，连接示意图如下：

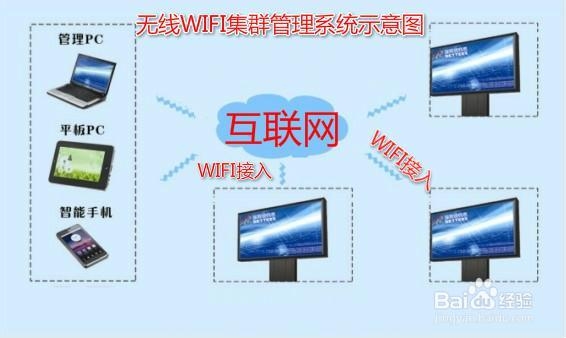

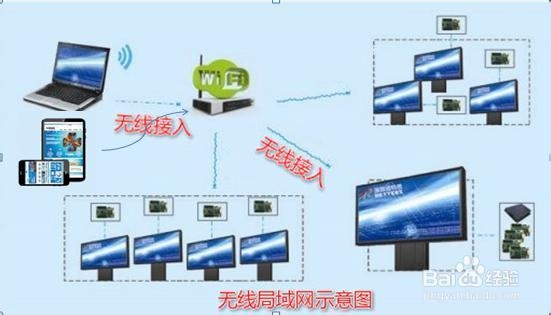

局域网WIFI管理网络示意图：
操作软件

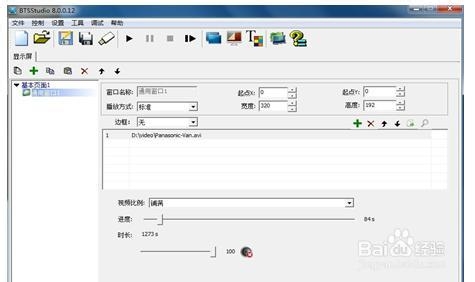

PC操作软件BTSStduio界面如下

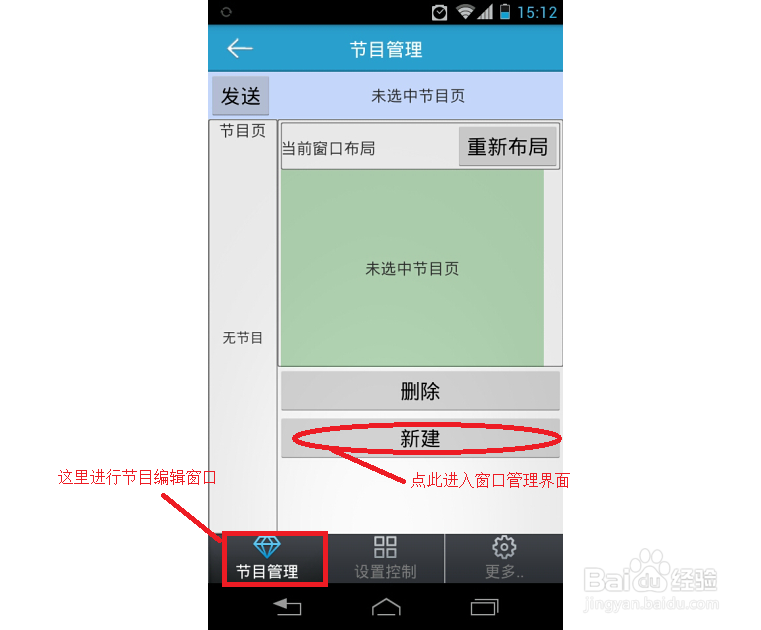

Android设备操作软件掌上LED界面如下：
解决方案二：互联网WIFI管理与局域网类似，只是接入网络环境不一样，统一的集群管理需要用到服务器及管理软件：LEDsign，如果客户用我司服务器及软件，我司免费提供，如果客户需自建服务器，并使用我司配套软件：Ledsign,请与我司销售工程师详谈。
互联网WIFI管理推荐配置
A2/A3 ： 一屏一套
X6接收卡（级联A3使用） ： N张（根据屏体尺寸而定）
无线路由器/WIFI模块 ：一个
PC ：一台
操作软件（B/S结构） ：LEDsign
互联网WIFI管理方案设备连接示意图与局域网相同，请参照上图。
互联网WIFI管理网络示意图：

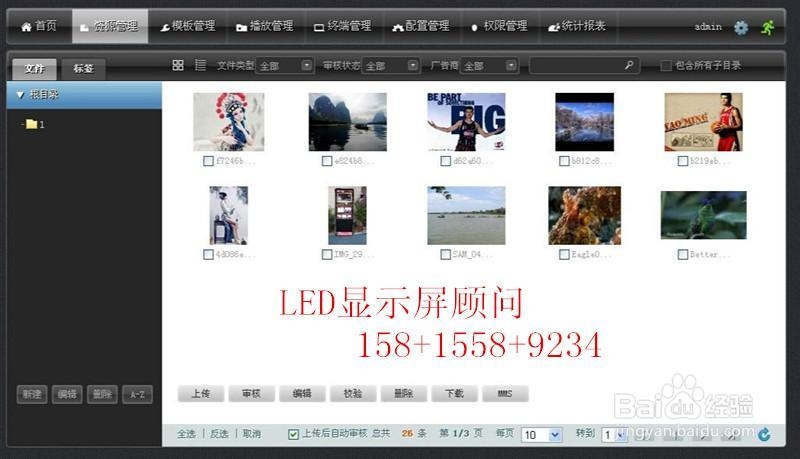

互联网WIFI管理操作软件LEDsign界面示意图：
三 ３G无线集群管理解决方案
３G无线集群管理解决方案是通过3G无线束网络将每张全彩屏接入互联网，通过PC，平板PC等终端登陆管理平台，实现对全彩屏的管理与维护，可以实现对单张屏单独管理或者批量管理。此方案主要优势在于不受地域限制，一台接入网络的PC可以统一管理全国甚至全世界的全彩显示屏。
应用案例：
３G无线集群管理推荐配置
V2/V3 ：一屏一套
X6接收卡（级联V3使用）：N张（根据屏体尺寸而定）
3G工业模块及天线 ：一屏一张
PC ：一台
操作软件（B/S结构） ：LEDsign

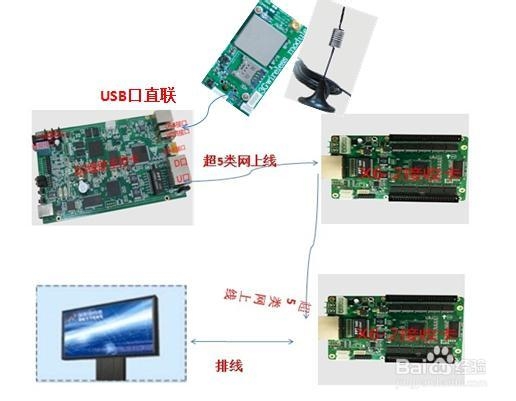

如屏体像素点在13万点到200万点，推荐使用V3主控制卡，X6接收卡，工业3G模块及天线，连接示意图如下：

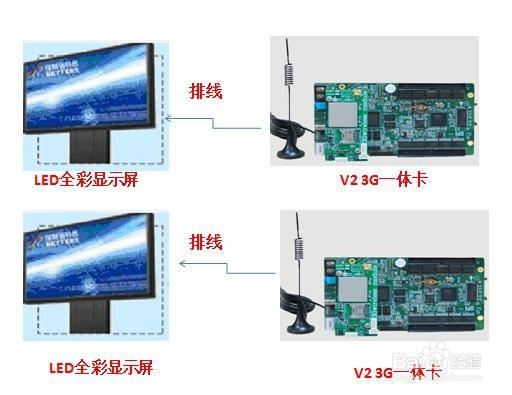

如屏体像素点在13万点以内，推荐使用V2一体卡（集成工业3G模块），连接示意图如下：

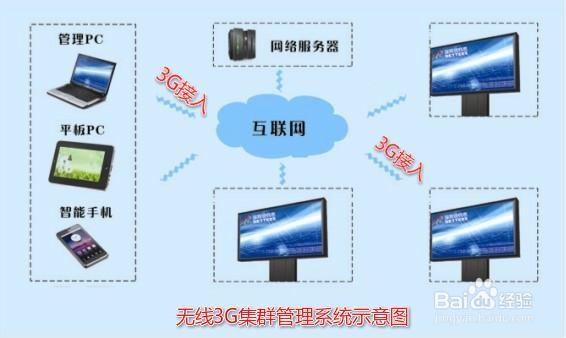

网络示意图：
管理软件：
PC机LEDsign终端管理界面：
四 有线互联网集群管理解决方案
有线互联网集群管理解决方案与无线3G管理方案类似，主要是网络接入方式不一样。每个屏体都需要架设有线络。
有线互联网集群管理推荐配置
A2/A3 ：一屏一套
X6接收卡（级联A3使用）：N张（根据屏体尺寸而定）
PC ：一台
操作软件（B/S结构） ：LEDsign
设备联接示意图请参考3G无线管理连接示意图。

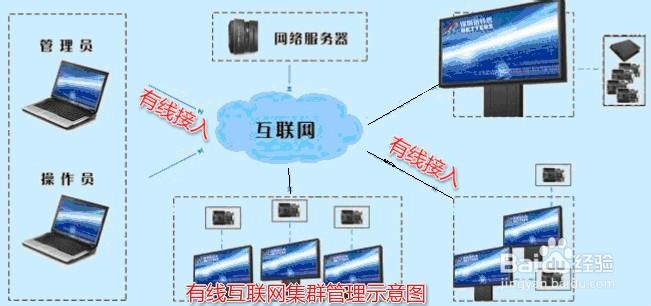

有线互联网集群管理网络示意图：
管理软件：
PC机LEDsign终端管理界面：
