iTOP-iMX6UL开发板烧写linux-qt系统
1、OTG烧写只需要在windows环境,OTG烧写方式首先要安装ADB驱动,参考使用手册“3.6小节 ADB驱动介绍”。还需要用到烧写工具,盐淬芪求该工具是“iTOP-iMX6UL核心资料\02_编译器以及烧写工具\02_烧写工具”目录下的压缩包“mfgtools_20180321.7z”(日期后缀可能会有变化),拷贝压缩包到桌面,或者其他不包含中文字符的目录,解压得到“mfgtools”文件夹,进入“mfgtools”文件夹,该文件夹下内容,如下图所示。

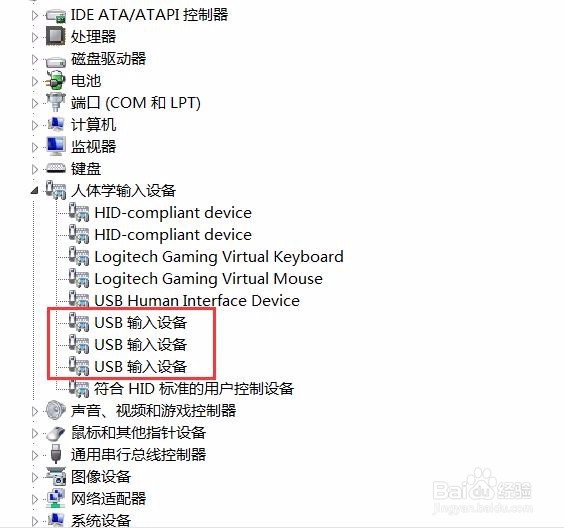

3、设置开发板为usb烧写模式(参考2.2.1小节),启动开发板。使用OTG线连接开发板的OTG接口和PC的USB接口,如下图所示,作者的机器多了一个“USB输入设备”。

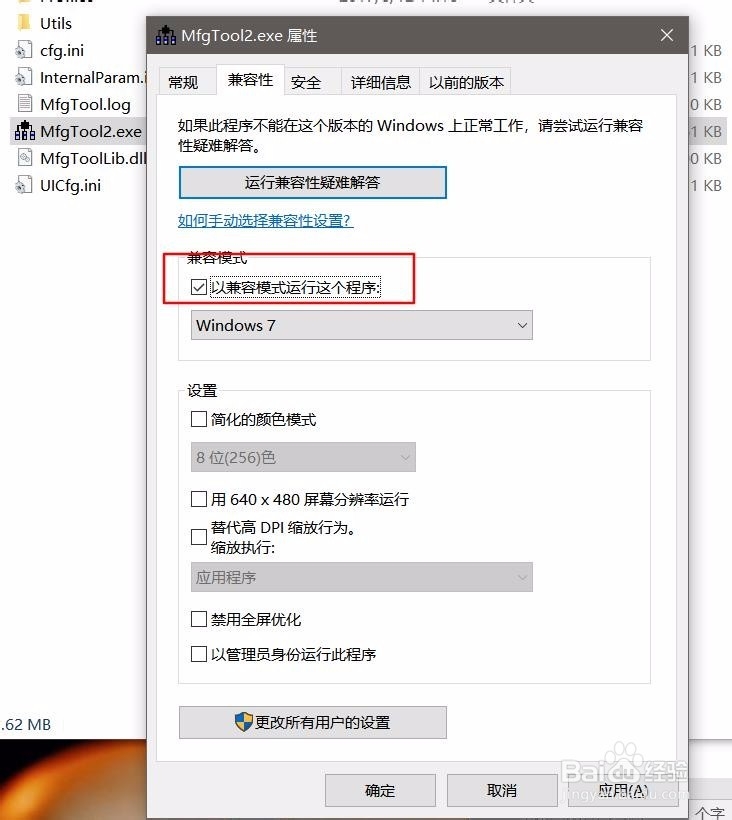

5、勾选,以兼容模式运行这个程序,然后点击确定。

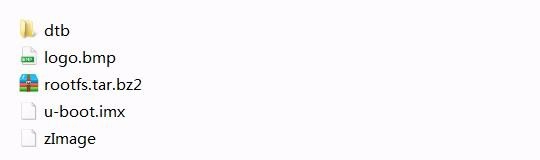

7、烧写Qt烧写QtE需要三个镜像“u-boot.imx”uboot镜像,“zImage”内核镜像,“rootfs.tar.bz2”文件系统镜像,以及“logo.bmp”图片和“dtb”包含设备树文件夹。编译好的镜像和文件在“iTOP-iMX6UL核心资料\iTOP-iMX6UL核心资料\03_镜像_QtE4.7文件系统”目录下,如下图所示。

9、点击打开“MfgTool2.exe”,如下图所示。

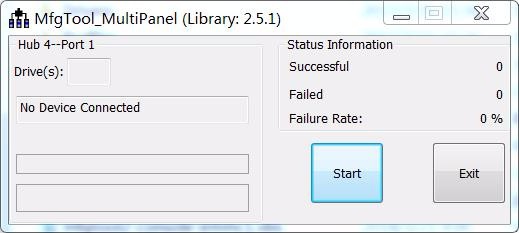

11、如果该工具无法识别到新设备,如下图所示,则拔插OTG接口。

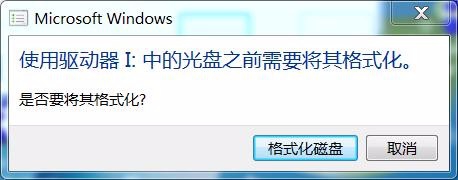

13、烧写过程中可能出现如下图所示的弹框,点击“取消”按钮即可。

15、如上图所示,单击按钮“Stop”,然后单击“Exit”。接着拔掉和PC连接的OTG线,开发板断电,设置为eMMC启动,再次上电开机,就可以启动运行新烧写的系统。
