如何在ANSYS Maxwell中设置电压

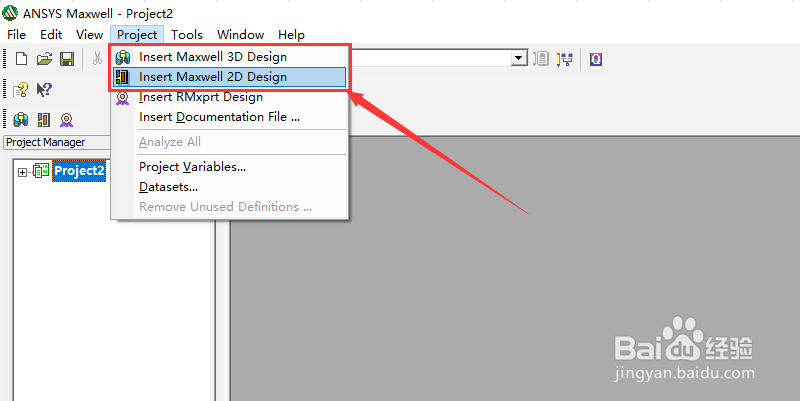

1、首先打开我们电脑上的ANSYS Maxwell软件。然后创建一个2D设计工程。如图所示。

2、然后在菜单栏中的Maxwall 2D中点击solution type...。进入求解类型设置界面。如图所示。

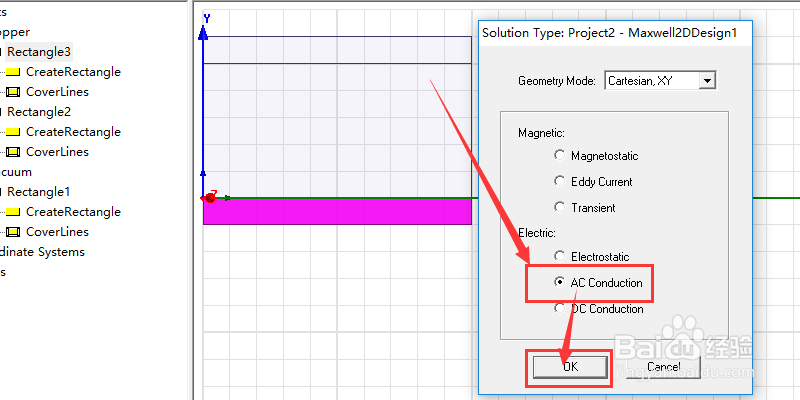

3、然后在求解类型设置界面中，把电的类型选择AC conduction。然后点击ok。如图所示。

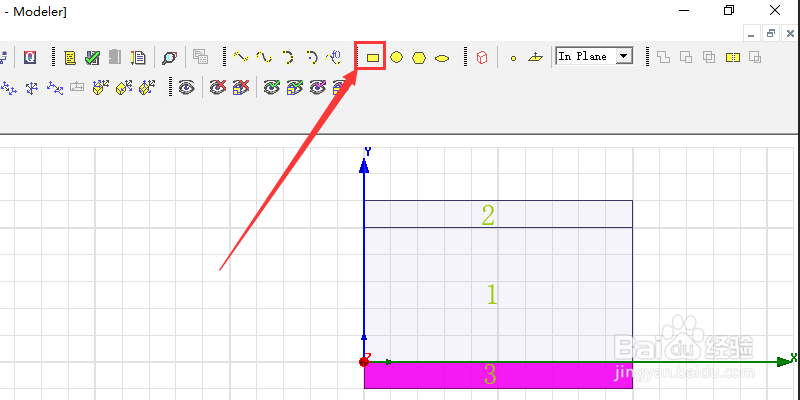

4、然后画出3个长方形。使得第二个长方形和第三个长方形夹着第一个长方形，并且使它们对齐。如图所示。

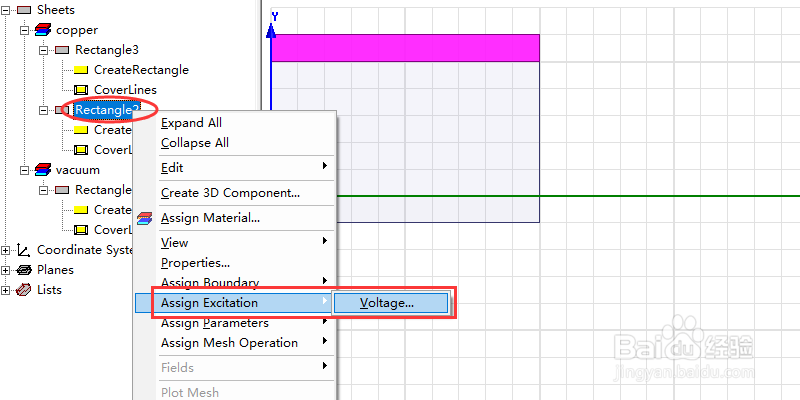

5、我们可以把rectangle2和rectangle3材料改为铜，参照下面链接即可修改，也可以不改。然后我们用鼠标右击rectangle2，再点击Assign E旌忭檀挢xcitation和Voltage。如图所示。

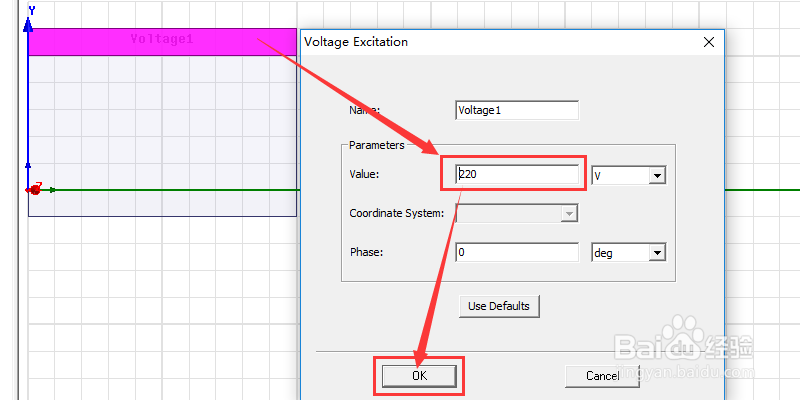

6、然后在Voltage Excitation界面里的Value栏中输入220。再点击ok。这样我们把rectangle2的电压设置为220V了。

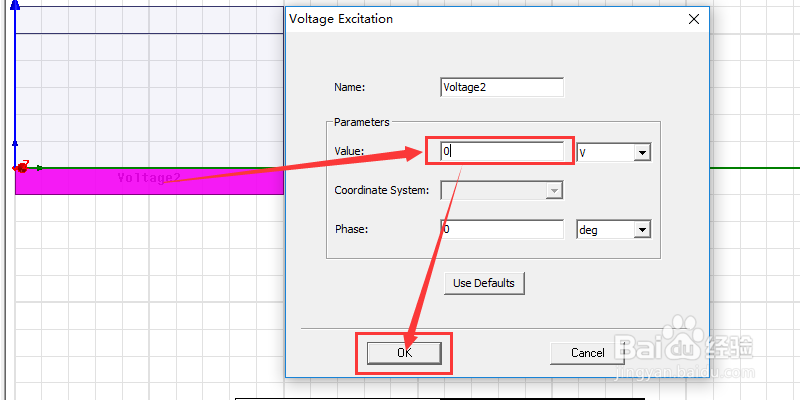

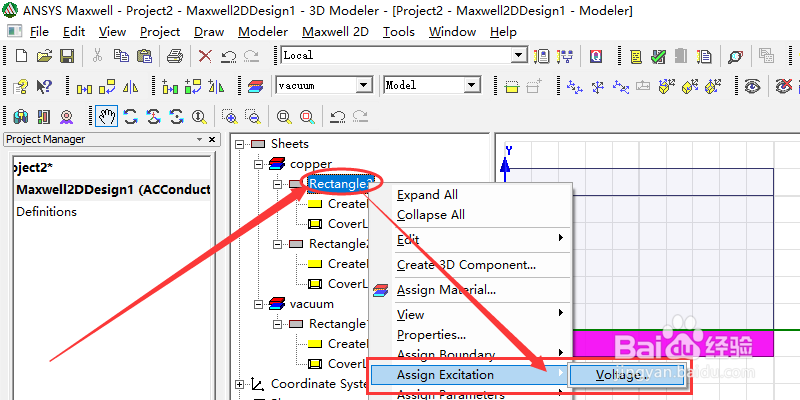

7、然后我们用鼠标右击rectangle3，再点击Assign Excitation和Voltage。如图所示。

8、然后在VoltageExcitation界面里的Value栏中输入0。再点击o氯短赤亻k。这样我们把rectangle3的电压设置为0V了。这样两端的电压就设置为220V啦。
