艾默森Modbus TCP转Profinet网关

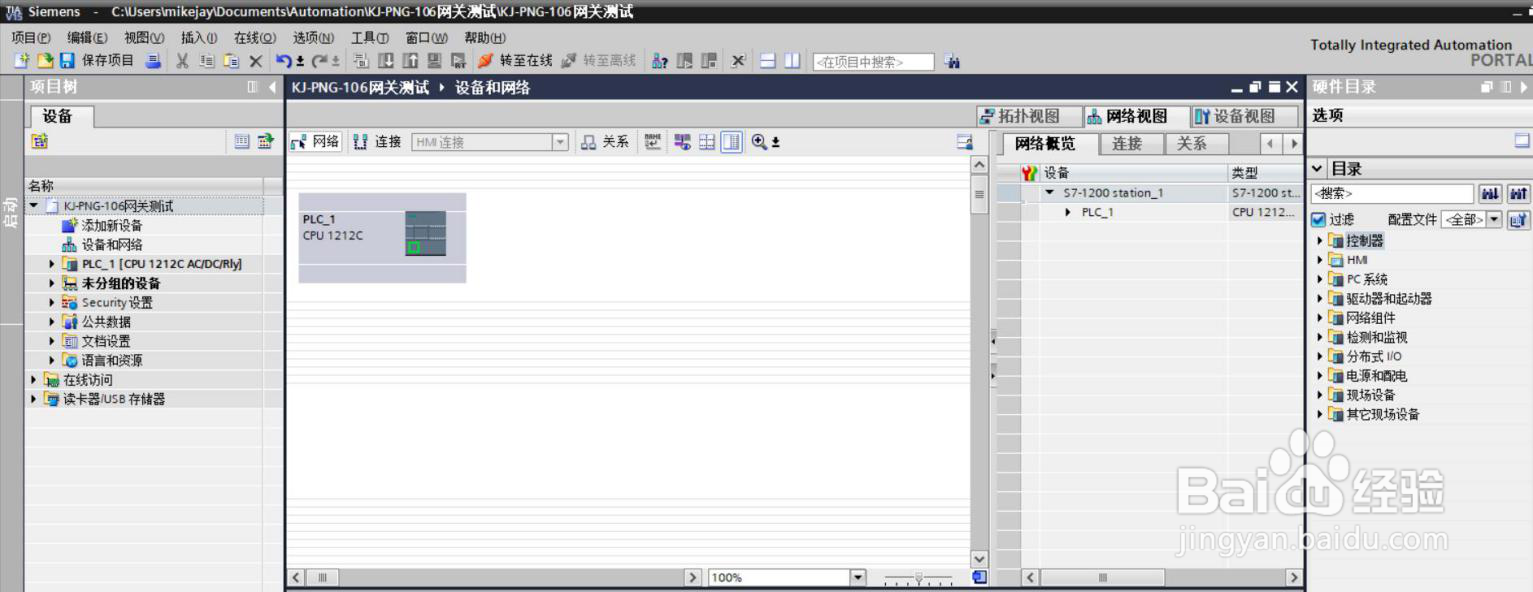

1、无锡艾默森MODBUS TCP转PROFINET网关配置案例本案例是模拟将无锡艾默森MODBUS设备数据接入到西门子PROFINET网络中。使用设备为西门子S7-1200型PLC,无锡艾默森MCN-PN3011型网关。MODBUS从站为电脑安装modbus slave软件。1.打开西门子博图软件建立新项目

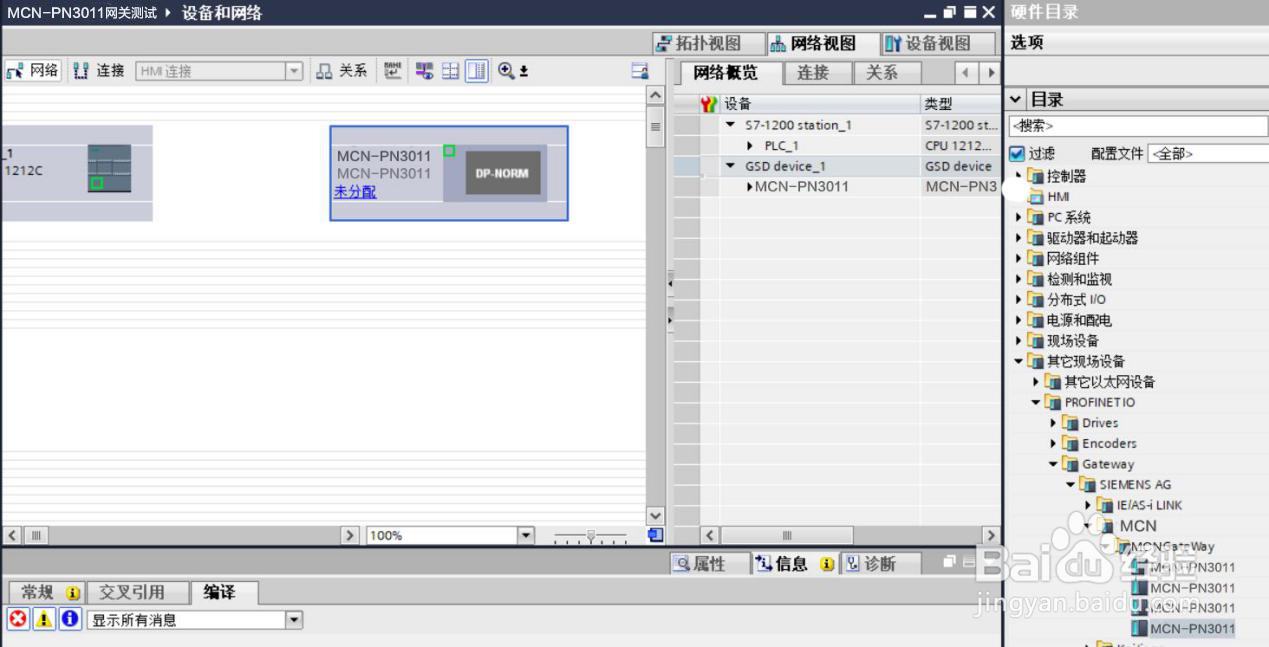

3、艾默森MODBUS TCP转PROFINET网关添加模块

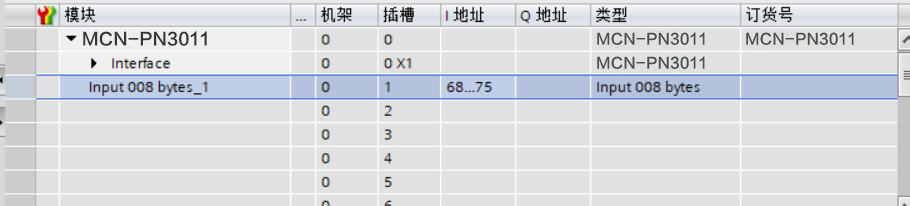

5、配置输入输出字节长度本例为8个字节即4个寄存器

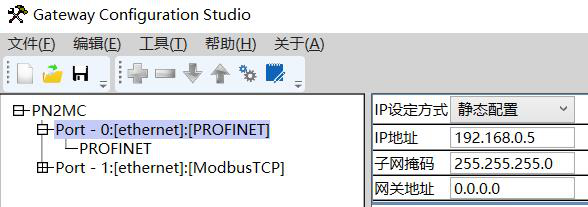

7、设置网关在PROFINET网络中的设备名和IP地址（注意：要和博图中组态一致）

9、右键插入NODE并设置从站IP

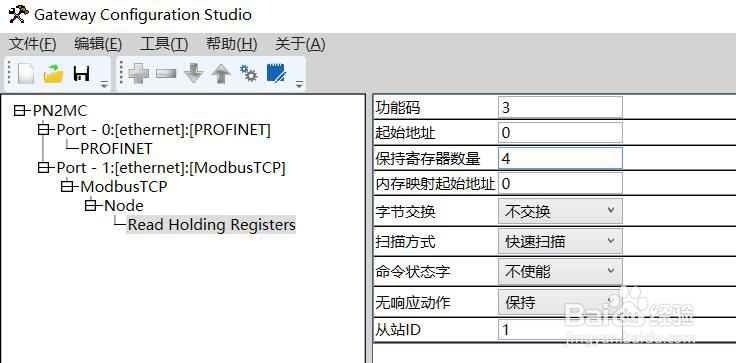

11、设置寄存器数量及其他参数
