魅族16xs拆机教程

1、将手机关机:按主键,检查是否为关机状态,如是开机状态,则按电源键关机;(注意:不可开机状态下拆机)

2、取卡托: 将卡针插入孔内，顶一下，取出卡托（如下图）;

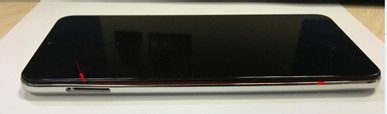

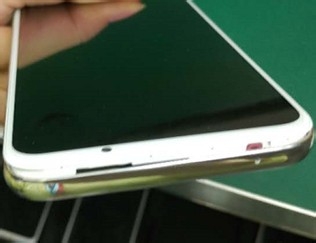

3、用拆电池盖拆机片从侧键处开始拆，沿下图所示路径划开缝隙；然后沿缝隙一周轻轻打开把电池盖取下，切勿用力过大以防电池盖变形;音量键一侧从音量键处插入拆机片，验证下图所示路径划开电池盖；

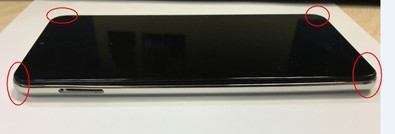

4、再把4个角的卡扣拆开：

5、所有卡扣拆开后取下电池盖；

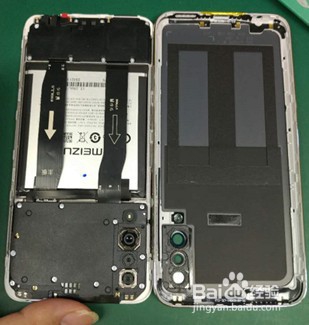

6、拆开电池盖后如下图：

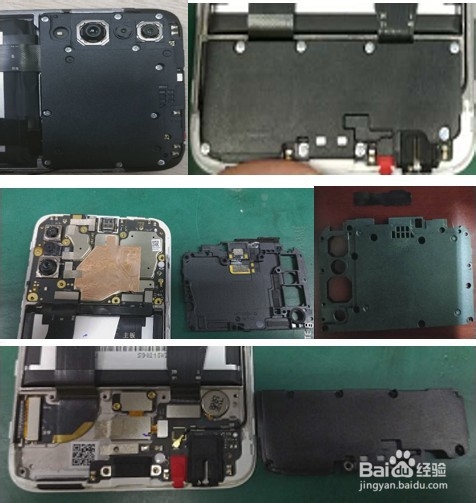

7、 用十字螺丝刀取下后壳支架组件上面的11颗螺丝，喇叭BOX上面的9颗螺丝,从FPC处扣取主板支架和BOX支架，取下主板支架防尘麦拉（如下图）：

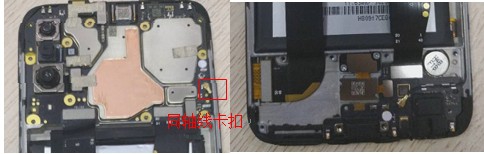

8、 用撬棒拆开电池FPC BTB、主副板FPC BTB、LCM屏FPC BTB、指纹FPC BTB卡扣以及同轴线卡扣（注意：撬棒不要碰到主板上小电子零件，以防碰脱）（如下图）：

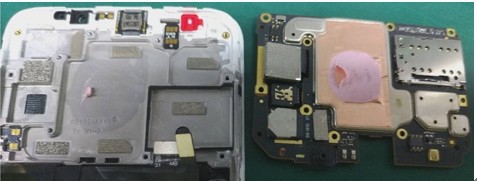

9、 用撬棒从底部的开孔处往上撬开主板（下图所示位置），此时可以取出主板；（如下图）

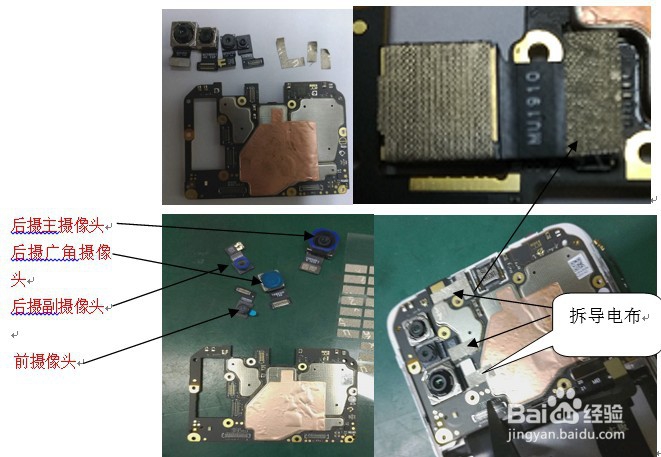

10、 拆下前摄导电布，后3摄导电布，前摄，后3摄像头，（注意：撬棒不要碰到主板上小电子零件，以防碰脱）（如下图）：

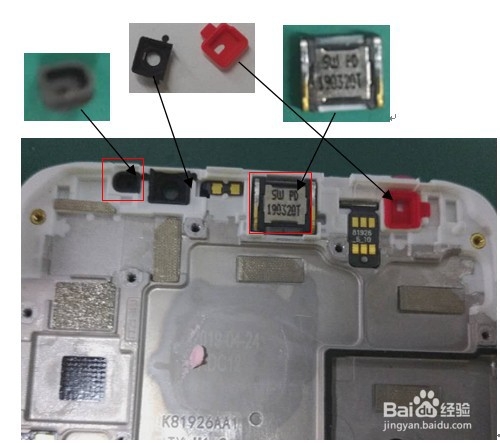

11、用镊子，翘起听筒与呼吸灯胶套；前摄硅胶套，副唛胶套;（如下图）

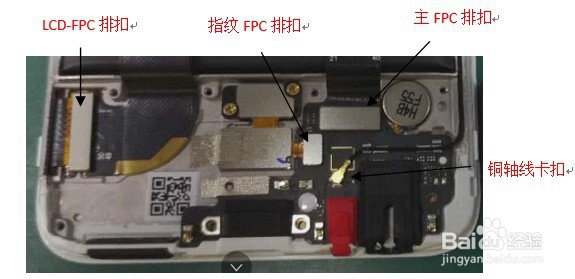

12、用撬棒/塑胶镊子取下LCD,指纹模组FPC排扣，主副板连接FPC BTB卡扣，同轴线卡扣。（注意：撬棒不要碰到副板上小电子零件，以防碰脱）（如下图）：

13、取下铜轴线，主FPC，LCD-FPC；

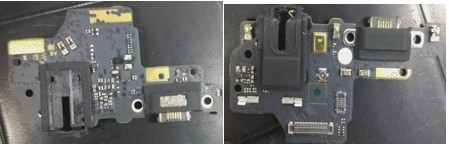

14、 取下指纹模组两颗螺丝，用撬棒/塑胶镊子取下指纹模组，副板，马达，MIC、USB硅胶套，取下指纹、小板导电布，USB导电海绵。（注意：撬棒不要碰到副板上小电子零件，以防碰脱）（如下图）：

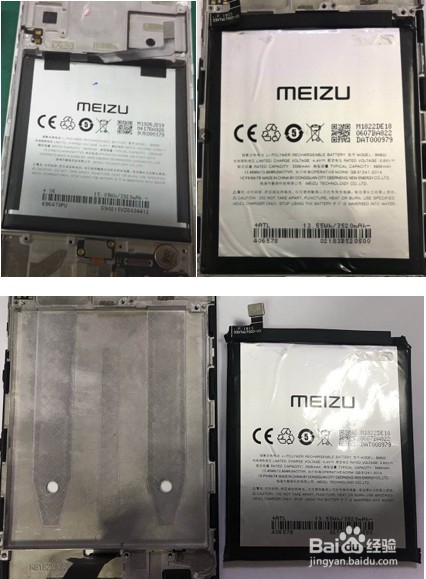

15、拆卸电池：①、撕开贴于电池上方的强弱易拉胶提手（图1）；②、稍用力斜向上往上提强弱易拉胶，将易拉胶取出；（图2）；③、撕下强弱易拉胶并取下贴于中框电池仓内的强弱易拉胶（图3）（备注：拆卸过的电池强弱易拉胶不可重复使用，电池复用时需更换新背胶）；

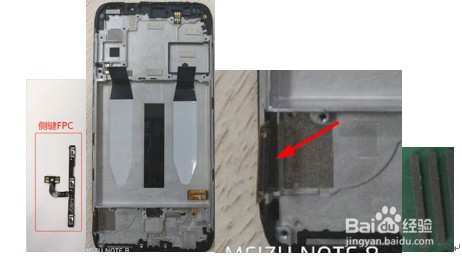

16、 用镊子，拆下音量键FPC，取下LCD保护包棉。（如下图）：

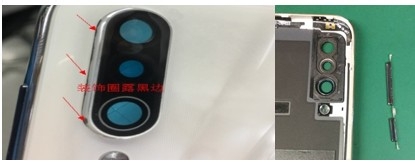

17、拆电池盖侧键,拆后摄镜片；

18、拆机完成：
