AD原理图更改元件PCB封装

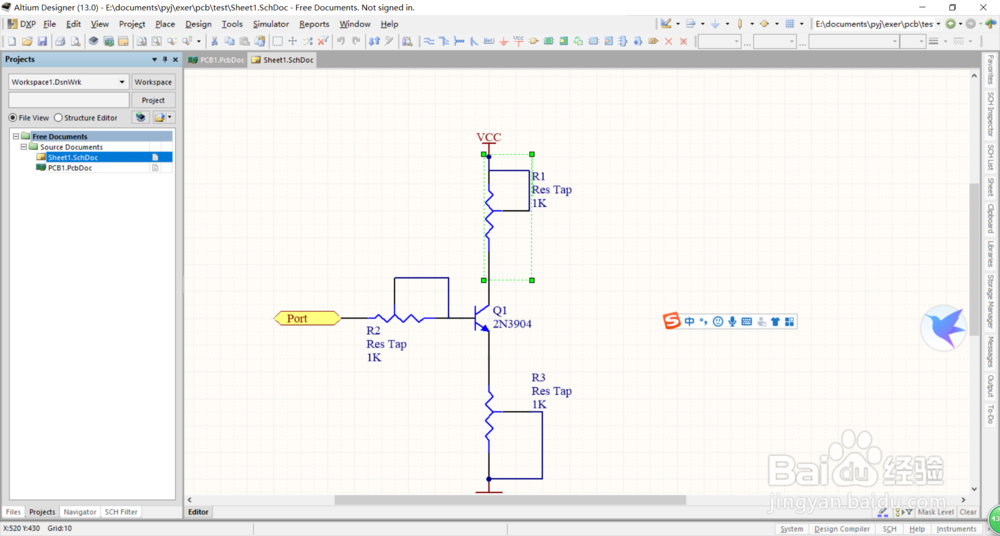

1、步骤1：打开一个原理图文件，双击需要编辑的元件。

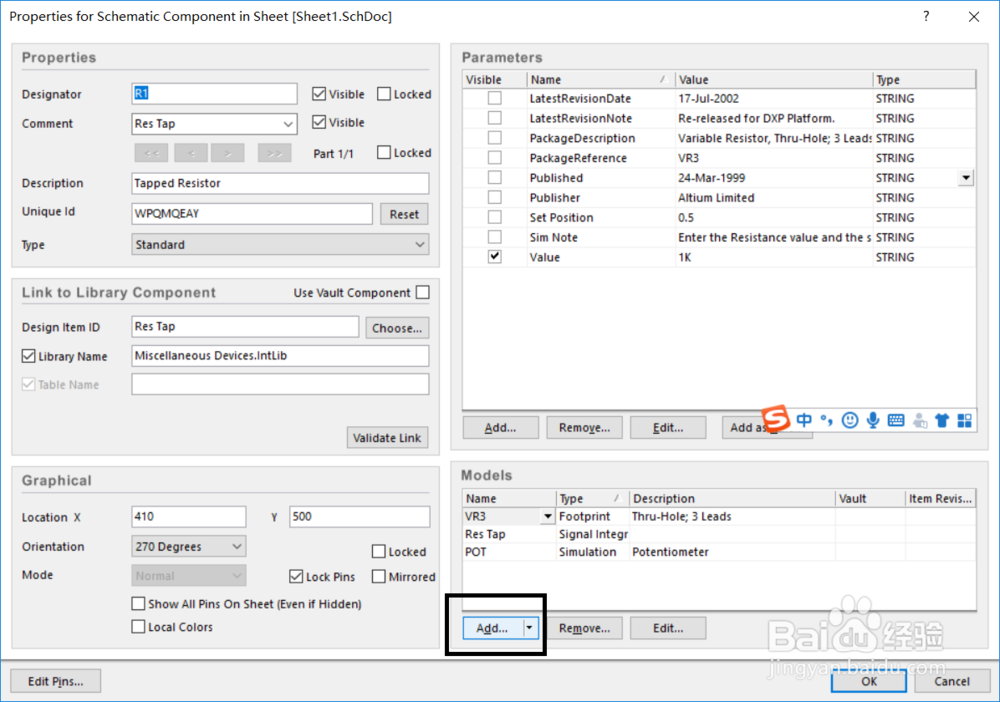

2、第二步：选择Modles下面的“Add”。

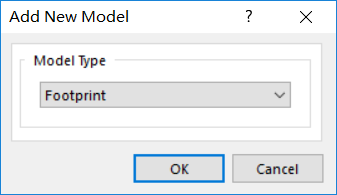

3、第三步：在弹出的对话框选择“Footprint”。

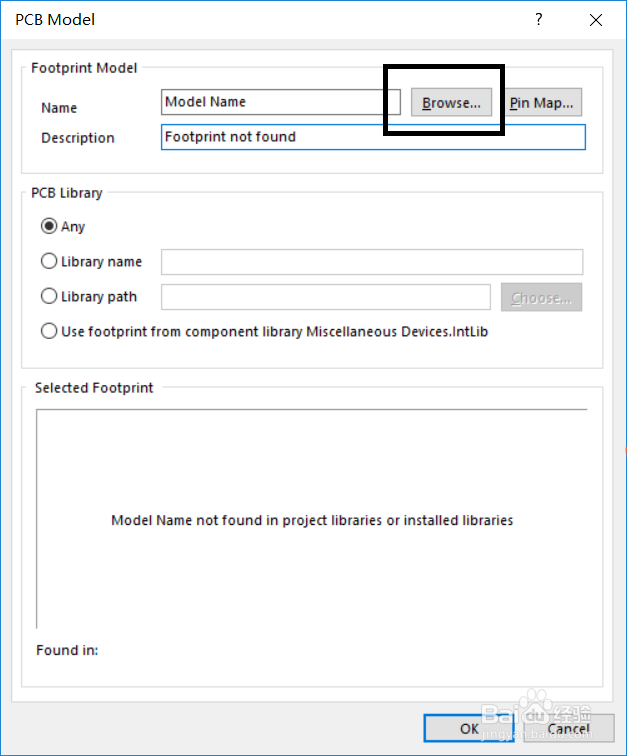

4、第四步：在弹出的“PCB Model”对话框中找到“Footprint Model”，点击Name右侧的“Browse”。

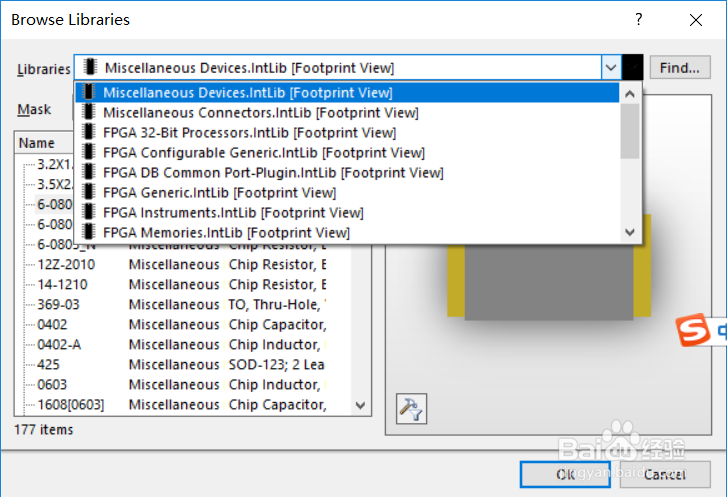

5、第五步：在“Libraries”下拉框中选择目标库文件。

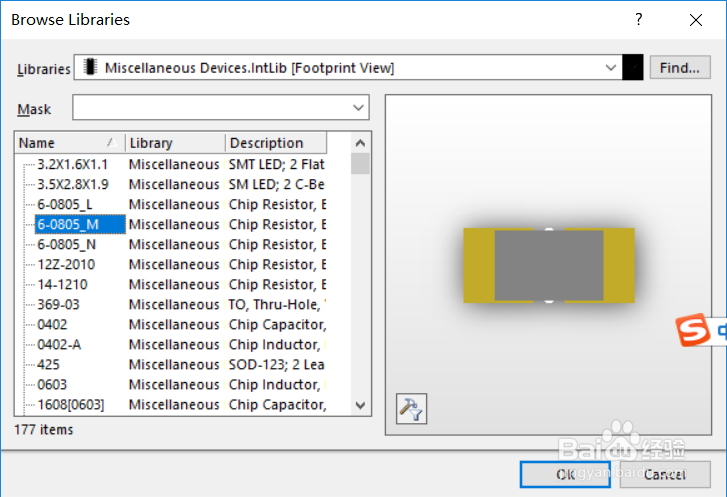

6、第六步：在选中的库文件当中选择你需要的PCB封装，确认后点击“OK”即可。
