eNSP模拟器测试三层交换机的简单应用实例

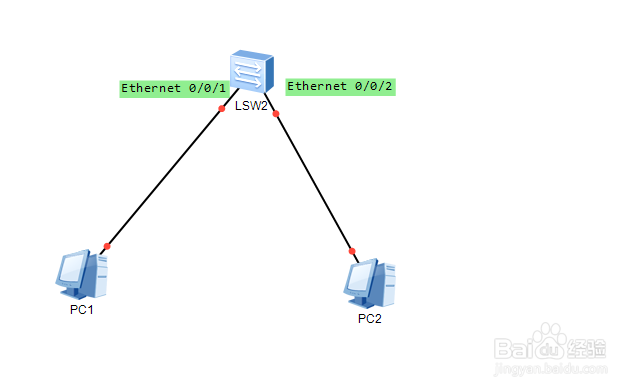

1、打开eNSP模拟器软件，添加一台交换机LSW1，两台PC电脑，连线如下图。

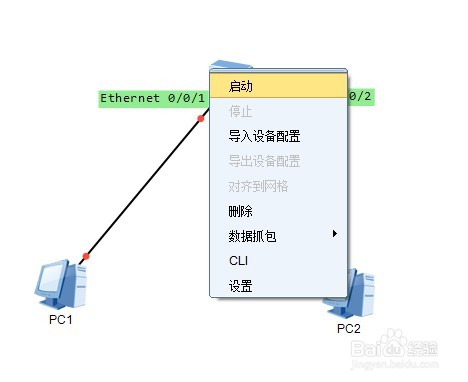

2、右键交换机--启动交换机

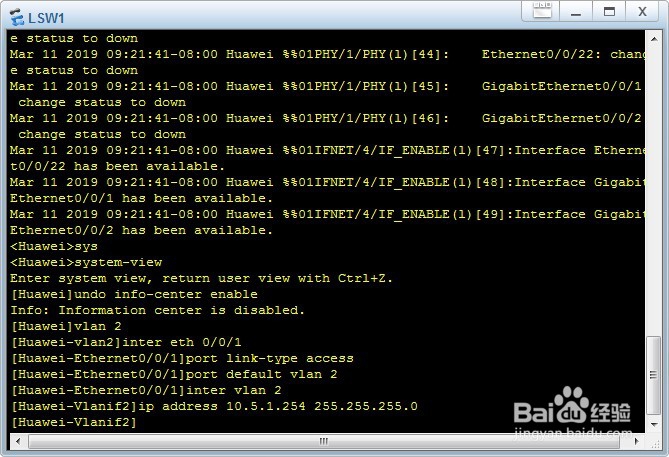

3、右键交换机--CLI 进入控制台输入命令如下：<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]undo info-center enableInfo: Information center is disabled.[Huawei]vlan 2 #创建vlan 2[Huawei-vlan2]inter eth 0/0/1 分配Ethernet 0/0/1给vlan 2[Huawei-Ethernet0/0/1]port link-type access[Huawei-Ethernet0/0/1]port default vlan 2[Huawei-Ethernet0/0/1]inter vlan 2 #进入vlan 2 虚接口[Huawei-Vlanif2]ip address 10.5.1.254 255.255.255.0 #在虚接口配置ip地址，就是网关[Huawei-Vlanif2]

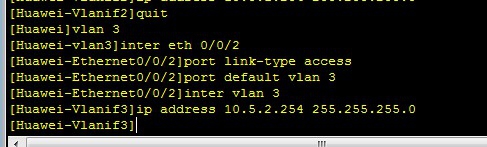

4、接着配置vlan 3 分配端口，设置网关，命令如下：[Huawei-Vlanif2]quit[Huawei]vlan 3[Huawei-vlan3]inter eth 0/0/2[Huawei-Ethernet0/0/2]port link-type access[Huawei-Ethernet0/0/2]port default vlan 3[Huawei-Ethernet0/0/2]inter vlan 3[Huawei-Vlanif3]ip address 10.5.2.254 255.255.255.0[Huawei-Vlanif3]

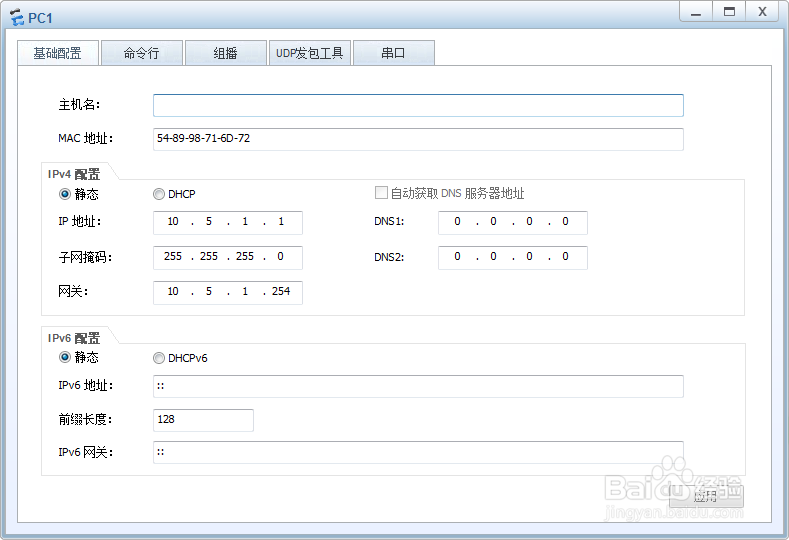

5、启动PC1并，配置ip如下图，注意一定要配置网关

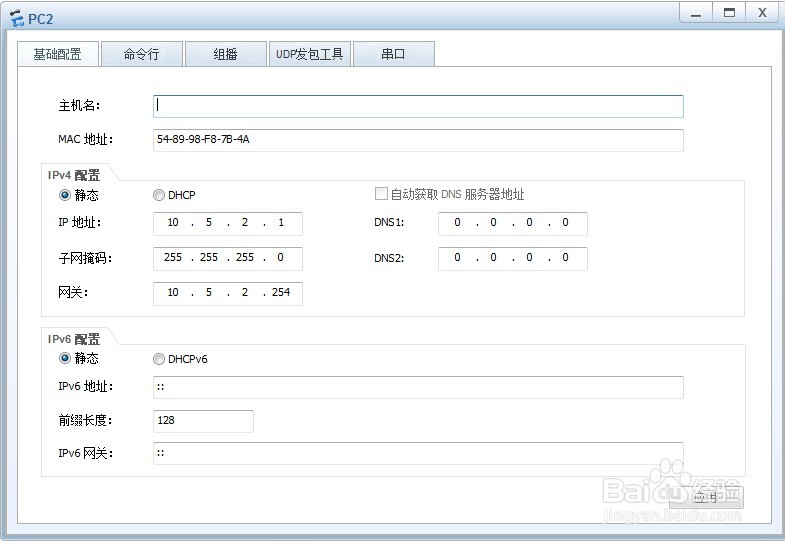

6、启动PC2并，配置ip如下图，注意一定要配置网关

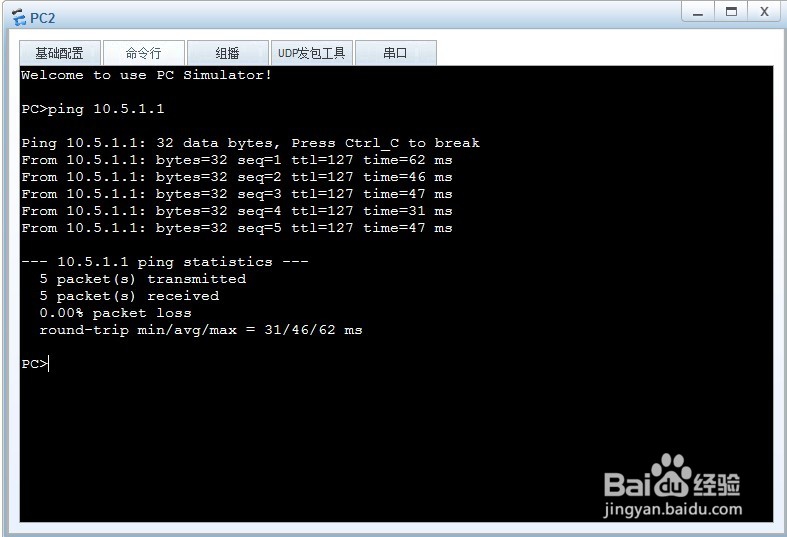

7、在PC2的命令行ping PC1的ip，网络通，配置成功
